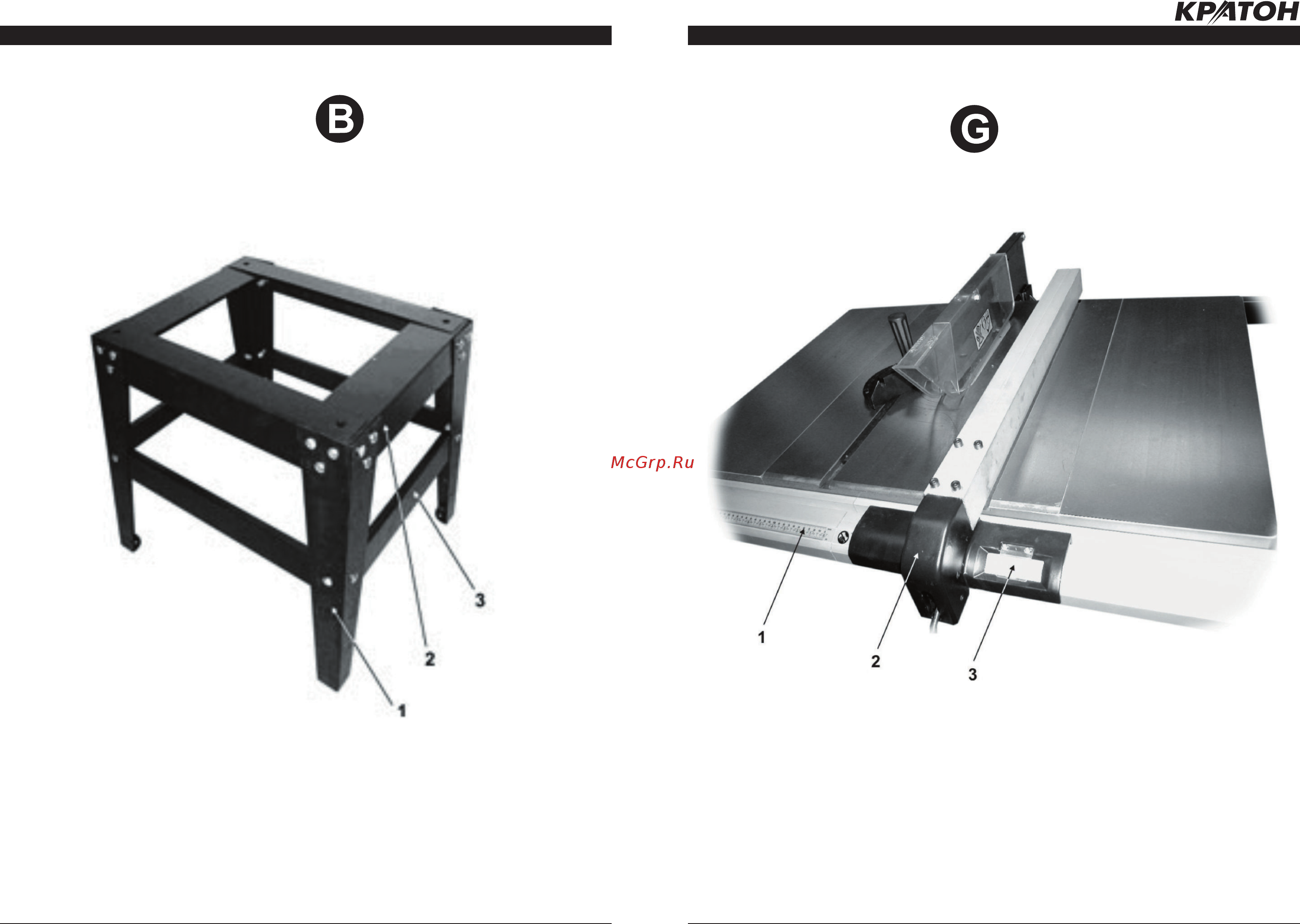

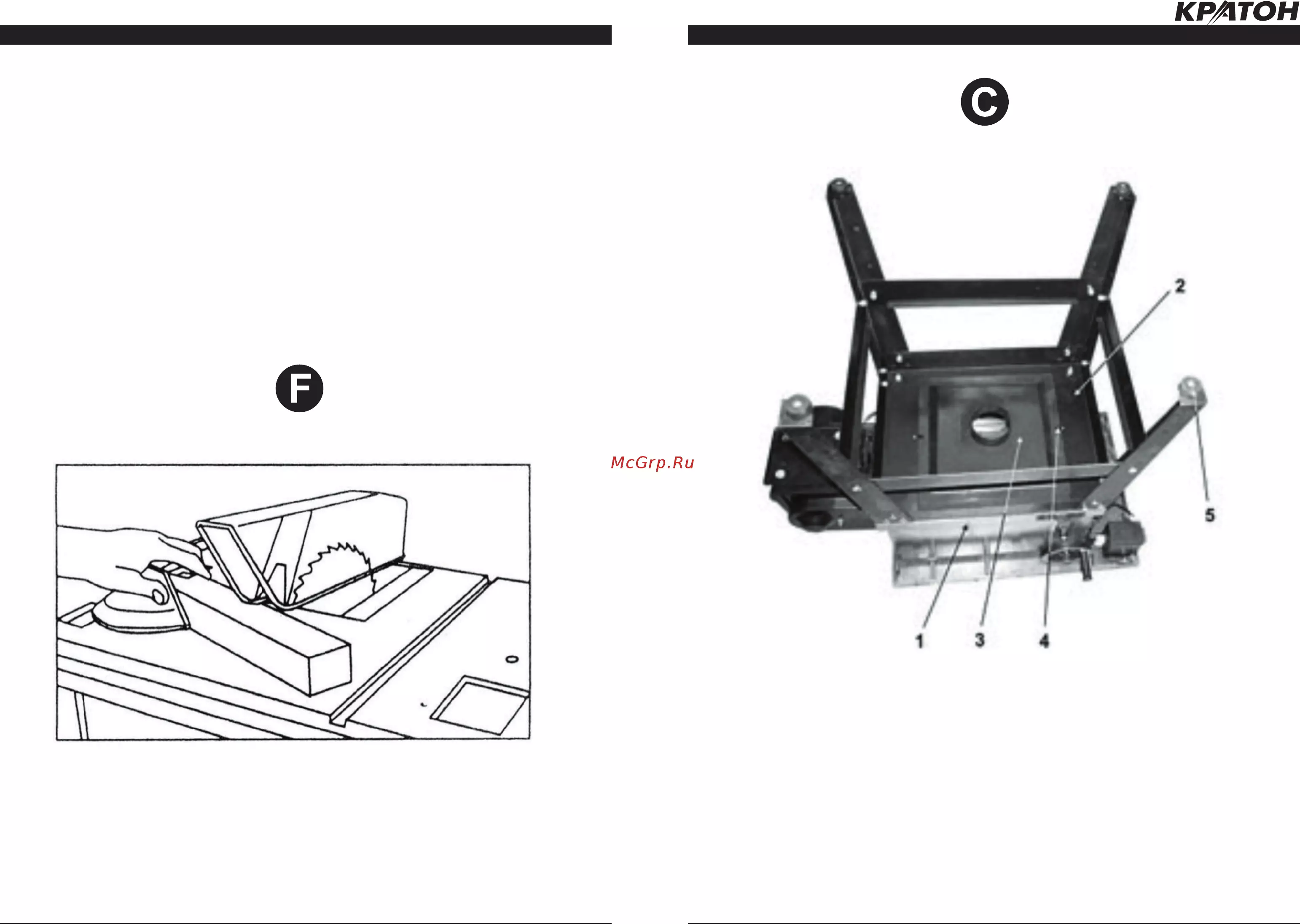

ПОРЯДОК СБОРКИ СТАНКА (РИС. В/C/D)

• Как показано на рис. В при помощи болтовых соединений прикрепите к ножкам 1

верхние 2 и нижние 3 поперечины.

ЭКСПЛУАТАЦИЯ СТАНКА (РИС. E/F/G/H)

Использование параллельного упора

• Для точного распила заготовок, на салазках параллельного упора предусмотрена

шкала 1 (см. рис. G), а на основании параллельного упора 2 — линза с точным указа-

телем 3. Приподнимая вверх фиксатор параллельного упора можно выставить требу-

емую ширину распила заготовки.
