www.kraton.ru

ПОРЯДОК СБОРКИ СТАНКА (РИС. В/C/D)

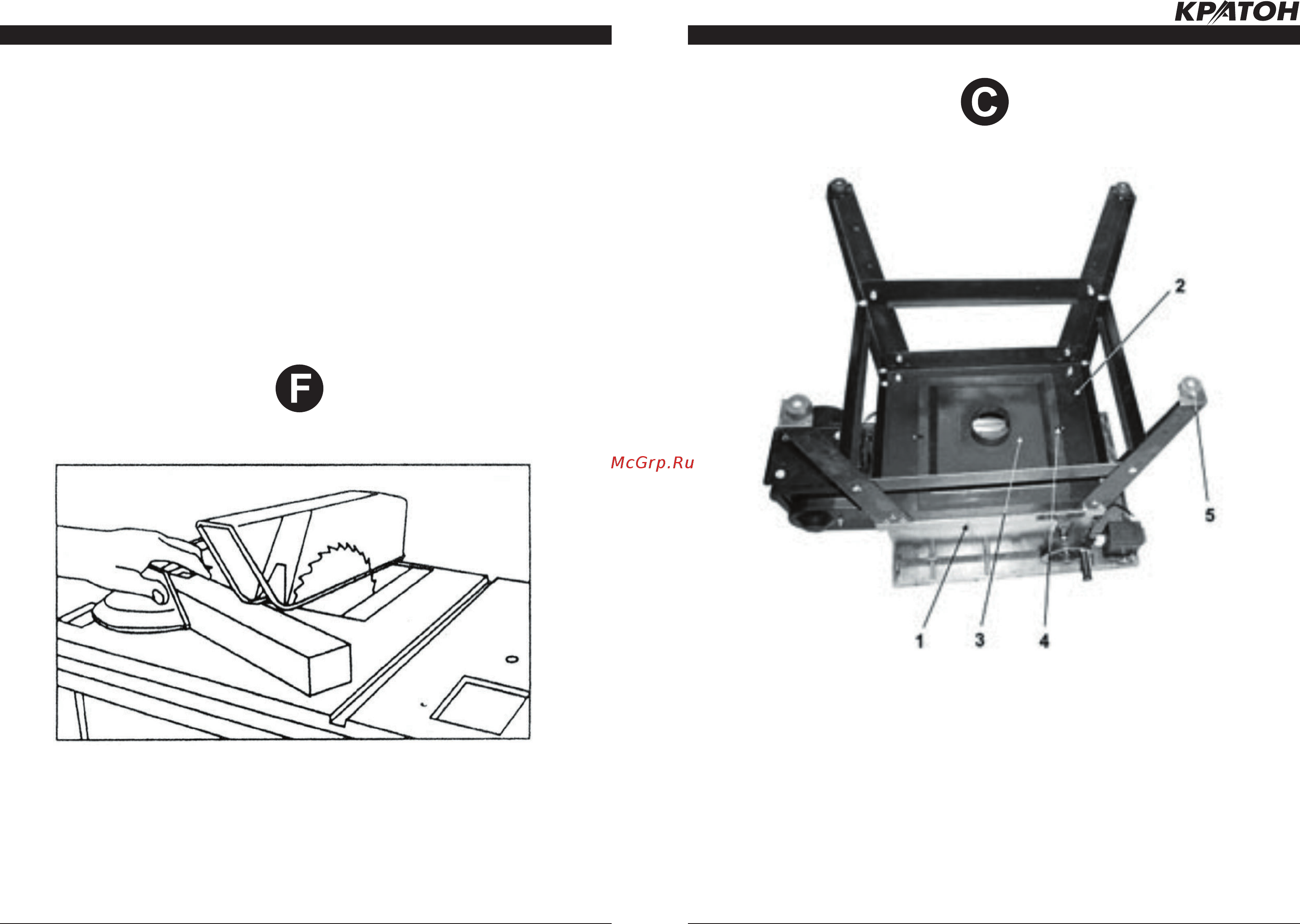

• Уложите станок основным столом вниз, как показано на рис. С, при помощи болтовых

соединений прикрепите основание 2. При помощи прихватов 4 закрепите штуцер пы-

леотсоса. Прикрутите к ножкам основания демпфирующие накладки 5.

• Установите стол на ножки.

• Как показано на рис. А к основному столу 1 при помощи болтов присоедините два

дополнительных стола 2. При помощи болтов с головкой под ключ «внутренний шести-

гранник» присоедините к столу направляющую параллельного упора. 3. Закрепите как

показано на рисунке А расклинивающий нож 4.

ЭКСПЛУАТАЦИЯ СТАНКА (РИС. E/F/G/H)

Расклинивающий нож

• Для предотвращения «обратного удара»

на данном станке применяется расклини-

вающий нож 4 (см. рис. А). Расклиниваю-

щий нож является защитным устройствам

и для обеспечения безопасной работы

должен быть правильно установлен. Рас-

стояние между наружным краем пильного

диска и расклинивающим ножом должно

составлять от 3 до 5 мм. Расклинивающий

нож должен выступать над поверхностью

рабочего стола не меньше, чем выступа-

ет пильный диск.

Регулировка угла наклона пильного

диска

• Изменение угла наклона пильного дис-

ка производится при помощи маховика 5

(см. рис. E), ориентируясь на показания

указателя.

Регулировка глубины пропила

• Изменение глубины пропила произво-

дится вращением маховика 4 (смотрите

рис. D).

Использование углового упора

• Для осуществления распилов заготовки

под углом отличным от 90 градусов при-

меняется подвижный угловой упор угло-

вой упор 5 (см. рис. A и F). Упор можно

устанавливать как слева, так и справа от

пильного диска.
