www.kraton.ru

УСТРОЙСТВО ШУРУПОВЕРТА

• Общий вид шуруповерта и фонаря по-

казан на рисунках C и D, его подробное

устройство приведено на схеме сборки

(см. приложение Б).

• Шуруповерт состоит из следующих

основных узлов: сверлильный патрон 16,

корпус 18, рукоятка 20 и аккумуляторная

батарея 2 — собранных в единый меха-

низм. При работе шуруповерт удержива-

ют за рукоятку 20. Для освещения затем-

ненных мест при работе с шуруповертом

используют фонарь 3 (см. рис. А).

• В корпусе 18 смонтированы (см. рис. С и

схему сборки) электродвигатель постоян-

ного тока, двухступенчатый планетарный

редуктор, другие узлы и детали (см. схему

сборки).

• Электропитание электродвигателя шуру-

поверта осуществляется от аккумулятор-

ной батареи 2. Пуск шуруповерта в работу

и плавное регулирование частоты враще-

ния сверлильного патрона 16 осущест-

вляют нажатием на кнопку пуска 14. При

отпущенной (не нажатой) кнопке пуска

14 электропитание на электродвигатель

не подается и шуруповерт не работает. В

кнопку пуска 14 встроен электронный ре-

гулятор частоты вращения электродвига-

теля шуруповерта.

• Переключение передач планетарно-

го редуктора осуществляют с помощью

клавиши 17. Первая и вторая передачи

планетарного редуктора обеспечивают

частоту вращения сверлильного патрона

5 в диапазонах 0–350 мин

-1

и 0–900 мин

-1

соответственно.

• Изменение направления вращения (ре-

верс) сверлильного патрона 16 осущест-

вляют с помощью переключателя 19. В

промежуточном (среднем) положении

переключателя 19 происходит блокирова-

ние кнопки пуска 14, что используется при

наладке и переноске шуруповерта.

• С помощью обоймы 15 устанавливают

нужный режим работы (сверление или

заворачивание) и необходимую величину

предельного крутящего момента при за-

ворачивании саморежущих шурупов.

• С помощью фиксирующих кнопок 21

производят крепление (съем) аккумуля-

торной батареи 2 к шуруповерту.

• Наиболее используемые в работе от-

верточные насадки (биты) 6 закрепляют в

держателе 13.

• Фонарь 3 (см. рис. А и D) состоит из све-

тильника 22 и рукоятки 24. Электропита-

ние светильника 22 осуществляется от

аккумуляторной батареи 2. Включение и

выключение светильника 22 осуществля-

ется с помощью кнопки 23.

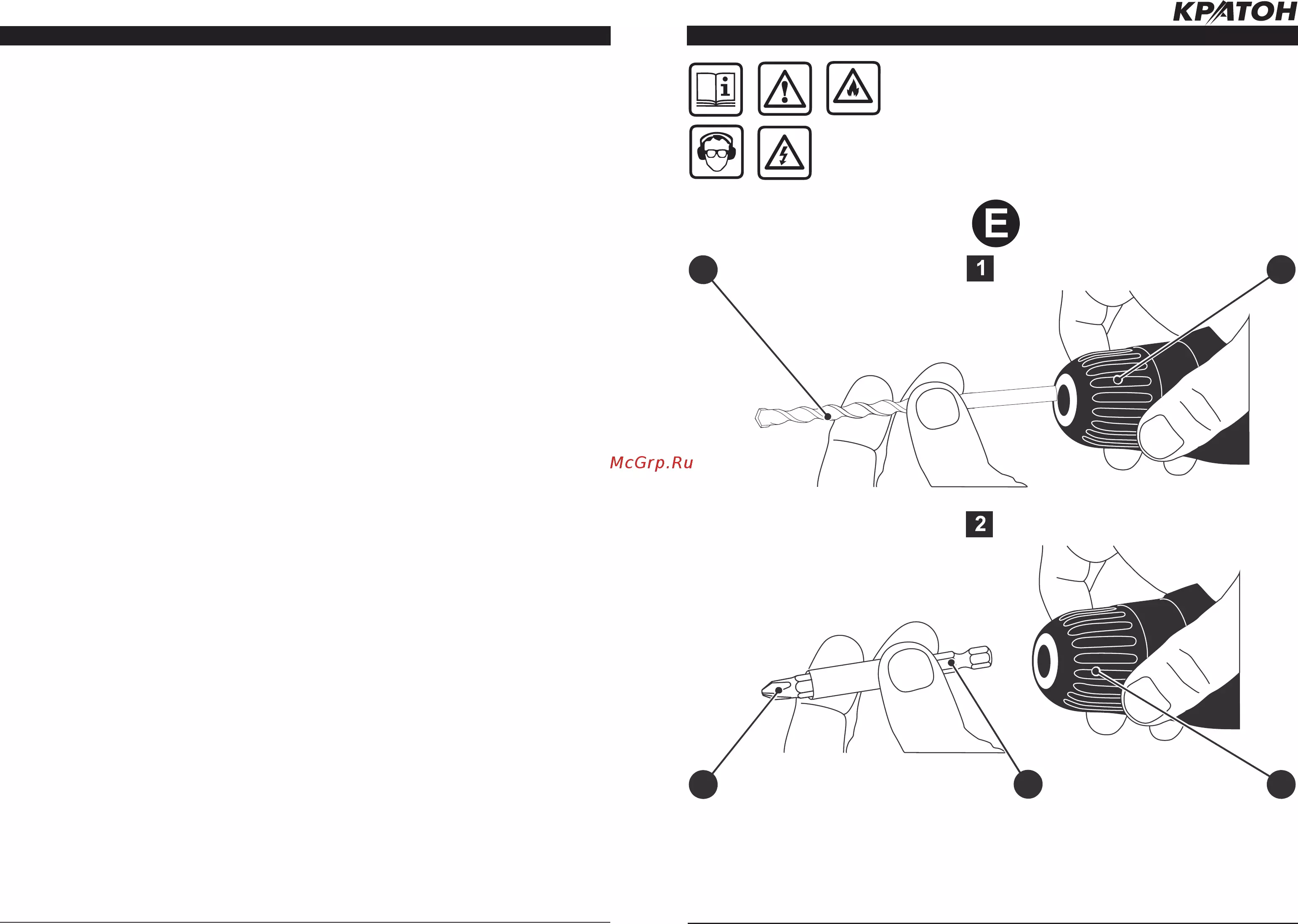

ПОДГОТОВКА ШУРУПОВЕРТА К РАБОТЕ

ства металлическим предметом (монета,

скрепка и т.п.) может привести к пожару.

Оберегайте контакты неиспользуемой ак-

кумуляторной батареи от случайного ко-

роткого замыкания — это может привести

к ее повреждению и другим неблагопри-

ятным последствиям.

Особенности зарядки и эксплуатации

никель-кадмиевой аккумуляторной ба-

тареи

• Не производите зарядку аккумуляторной

батареи при температуре окружающей

среды ниже +10

°C и выше +40 °C.

Рекомендуемая температура зарядки

аккумуляторной батареи +24

°C.

• При зарядке новой аккумуляторной

батареи или долгое время не

эксплуатировавшегося аккумулятора

может случиться, что полной зарядки

достичь не удастся. Это нормальная

ситуация, не указывающая на какой-

либо дефект. Батарея будет заряжаться

полностью, когда несколько раз претерпит

полную разрядку.

• Никель-кадмиевая аккумуляторная

батарея обладает эффектом памяти.

Никель-кадмиевую аккумуляторную

батарею следует подвергать зарядке

только при ее полной разрядке, т.е. если

шуруповертом уже нельзя выполнять

работы по заворачиванию саморежущих

шурупов. Если Вы не пользуетесь

шуруповертом длительное время, то

рекомендуется снять аккумуляторную

батарею, таким образом можно избежать

ее глубокой разрядки. Если заряжать

никель-кадмиевую аккумуляторную

батарею, которая частично разряжена, то

существенно теряется ее емкость.

• Если Вам нужно зарядить две

аккумуляторные батареи подряд, дайте

зарядному устройству охладиться 15

минут между зарядками.

• Если шуруповерт эксплуатируется

непрерывно вплоть до полной разрядки

аккумуляторной батареи, дайте ему

охладиться в течение 15 минут, прежде

чем продолжить работу с новой

аккумуляторной батареей.

• Никель-кадмиевые аккумуляторные

батареи подвержены саморазряду. После

длительного хранения аккумуляторную

батарею следует зарядить.

• Интенсивное использование способно

вызвать нагрев аккумуляторной

батареи. Это является нормальной

ситуацией. Перед установкой нагретой

аккумуляторной батареи в зарядное

устройство ее необходимо охладить в

течение 10–15 минут и только после этого

приступить к зарядке.
