www.kraton.ru

ПОДГОТОВКА ШУРУПОВЕРТА К РАБОТЕ

ВНИМАНИЕ! Перед проведением работ по установ-

ке сверла или отверточной насадки (биты) обяза-

тельно заблокируйте кнопку пуска шуруповерта.

При проведении подготовительных работ наде-

вайте удобную одежду, специальные защитные очки, проч-

ную обувь на нескользящей подошве и защитные противо-

шумные наушники.

7. Насадка отверточная

10. Сверло

11. Держатель бит магнитный

16. Сверлильный патрон

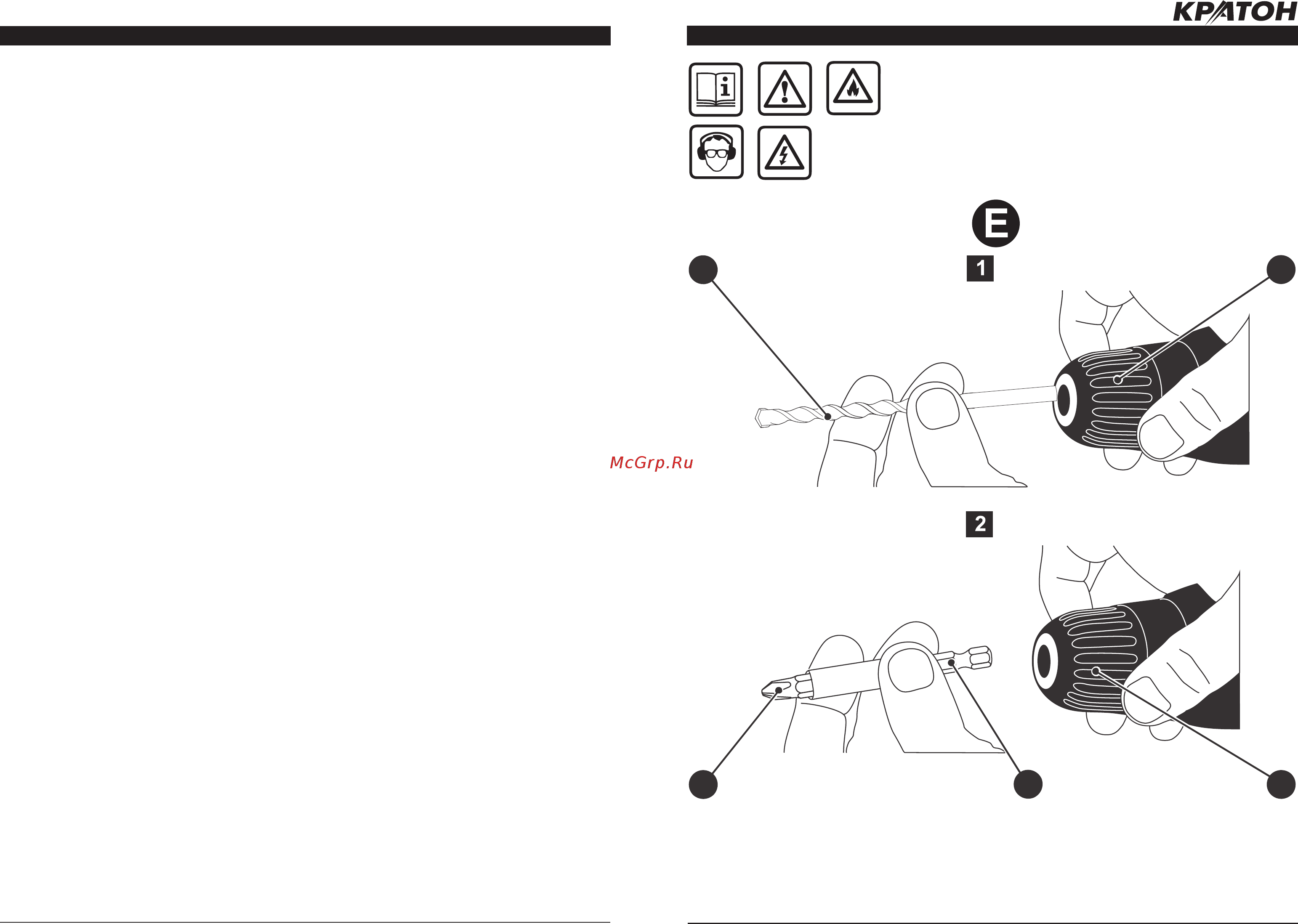

Рисунок E — установка сверла или отверточной насадки в сверлильный патрон шу-

руповерта.

ПОДГОТОВКА ШУРУПОВЕРТА К РАБОТЕ

положение обоймы 15 соответствует

определенной величине предельного

крутящего момента, что используется при

заворачивании саморежущих шурупов в

различные виды материалов.

Переключение передач и выбор на-

правления вращения

• Шуруповерт оснащен двухступенчатым

планетарным редуктором, что позволяет

ему работать в двух диапазонах частоты

вращения сверлильного патрона, и ис-

пользуется при различных режимах рабо-

ты. Переключение передач производится

при помощи клавиши 17.

• На клавише 17 (см. рис. С) нанесены

цифры «1» и «2». Если при переключении

клавиши 17 Вы видите одну из цифр «1»

или «2», то редуктор шуруповерта пере-

веден на диапазон частоты вращения

сверлильного патрона 0–350 мин

- 1

или

0–900 мин

-1

соответственно.

• Шуруповерт оснащен переключателем

направления вращения 19 (реверсом)

сверлильного патрона 16, что использу-

ется при различных режимах работы. Для

установки нужного направления враще-

ния необходимо нажать на переключатель

19 и перевести его в одно из трех поло-

жений. Среднее положение переключа-

теля 19 блокирует кнопку пуска 14 и не

дает включить шуруповерт в работу. Два

крайних положения переключателя 19 со-

ответствуют вращению сверлильного па-

трона 16 по или против часовой стрелки.

На корпусе 18 нанесена соответствующая

маркировка в форме стилизованных стре-

лок, позволяющих выбрать необходимое

направление вращения сверлильного па-

трона 16.

Зарядка аккумуляторной батареи с по-

мощью зарядного устройства

• Зарядку аккумуляторной батареи выпол-

няют в следующей последовательности:

— заблокируйте кнопку пуска 14 шурупо-

верта, установив переключатель направ-

ления вращения 19 в среднее положе-

ние;

— удерживая шуруповерт за рукоятку 20,

одновременно нажмите на кнопки фик-

сирующие 21 и снимите аккумуляторную

батарею 2 (см. рис. C и F1);

— установите аккумуляторную батарею

2 в зарядное устройство 9 (см. рис. F2).

Вставьте штекер 25 блока питания 8 в

штекерный разъем зарядного устройства

9. Вставьте вилочные контакты блока пи-

тания 8 в розетку электросети (220 В, 50

Гц).

• Зарядное устройство снабжено индика-

тороми зарядки — красный светодиод 27

и зеленый светодиод 26. Если аккумуля-

торная батарея вставлена должным обра-

зом, то на зарядном устройстве загорится

красный светодиод 27 и начнется процесс

зарядки. По окончании зарядки аккумуля-

торной батареи на зарядном устройстве

погаснет красный светодиод 27 и загорит-

ся зеленый светодиод 26.

• Время, затрачиваемое на зарядку акку-

муляторной батареи, указано в техниче-

ских характеристиках и контролируется

пользователем самостоятельно. По исте-

чении этого времени необходимо прекра-

тить зарядку аккумуляторной батареи.

• Отсоедините блок питания 8 от розетки

электросети и снимите аккумуляторную

батарею 2 с зарядного устройства 9.

• Удерживая шуруповерт 1 за рукоятку 20,

установите аккумуляторную батарею 2

(см. рис. C и F1) до характерного щелчка

фиксирующих кнопок 21.

• ВНИМАНИЕ! Нагрев зарядного устрой-

ства и аккумуляторной батареи в процес-

се зарядки является нормальной ситуа-

цией.

• ВНИМАНИЕ! Не оставляйте зарядное

устройство без аккумуляторной батареи

включенным в электросеть. Случайное

замыкание контактов зарядного устрой-
