ПОДГОТОВКА И РАБОТА С ШУРУПОВЕРТОМ

УСТРОЙСТВО ШУРУПОВЕРТА

5. Батарея аккумуляторная

10. Лампа подсветки рабочей зоны

11. Обойма регулятора крутящего момен-

та

12. Сверлильный патрон

13. Корпус

14. Маркер

15. Клавиша переключения передач

16. Панель светодиодная

17. Кнопка включения светодиодной па-

нели

18. Переключатель направления враще-

ния шпинделя (реверс)

19. Рукоятка

20. Кнопки фиксирующие (2 шт.)

21. Кнопка пуска

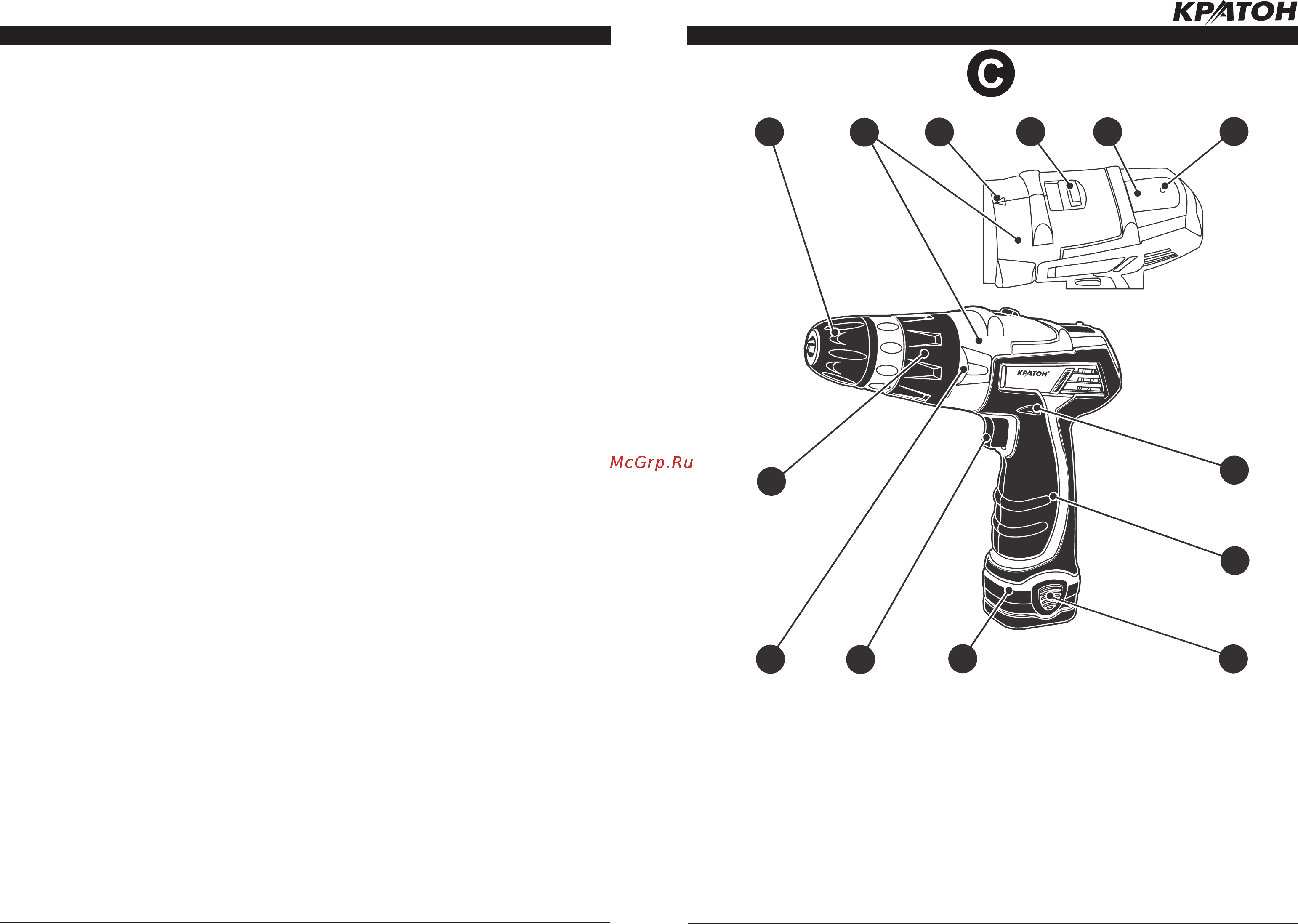

Рисунок С — общий вид шуруповерта.

заряжена. Для обеспечения полной емко-

сти, перед первым использованием шуру-

поверта произведите зарядку аккумуля-

торной батареи.

• Установку (съем) и зарядку аккумулято-

ра выполняют в следующей последова-

тельности (см. рис. С и Е):

— заблокируйте кнопку пуска 21 шурупо-

верта, установив переключатель направ-

ления вращения 18 в среднее положе-

ние;

— удерживая шуруповерт 1 за рукоятку

19, одновременно нажмите на фиксирую-

щие кнопки 20 и снимите аккумуляторную

батарею 5 (см. рис. Е1);

— установите аккумуляторную батарею

5 в зарядное устройство 3 (см. рис. Е2).

Вставьте штекер 24 блока питания 6 в

штекерный разъем зарядного устройства

3. Вставьте вилочные контакты блока пи-

тания 6 в розетку электросети (220 В, 50

Гц).

• Процесс зарядки аккумуляторной ба-

тареи длится от 3 до 5 часов. Процесс

зарядки контролируйте по индикации зе-

леного светодиода 23 и красного светоди-

ода 22. Прекращение процесса зарядки

раннее указанного времени, не влияет

отрицательно на эксплуатацию аккумуля-

тора.

• Отсоедините блок питания 6 от розетки

электросети и снимите аккумуляторную

батарею с зарядного устройства.

• Удерживая шуруповерт за рукоятку 19,

установите аккумуляторную батарею 5

(см. рис. Е1) до характерного щелчка

фиксирующих кнопок 20. Далее нажми-

те на кнопку 17 светодиодной панели 16

и проконтролируйте состояние аккуму-

ляторной батареи 5 по сигналам свето-

вых индикаторов. Световые индикаторы

(красный, желтый и зеленый цвет) свето-

диодной панели 16 загораются пропорци-

онально степени зарядки аккумуляторной

батареи 5. Одновременное загорание

трех индикаторов на светодиодной пане-

ли 16 означает, что аккумуляторная ба-

тарея 5 полностью заряжена. Загорание

красного и желтого индикаторов означает,

что аккумуляторная батарея 5 заряжена

на 60 % от своей номинальной емкости.

Загорание красного индикатора означает,

что аккумуляторная батарея 5 заряжена

на 30 % от своей номинальной емкости.

• ВНИМАНИЕ! Нагрев зарядного устрой-

ства и аккумуляторной батареи в процес-

се зарядки является нормальной ситуа-

цией.

• ВНИМАНИЕ! Не оставляйте зарядное

устройство без аккумуляторной батареи

включенным в электросеть. Случайное

замыкание контактов зарядного устрой-

ства металлическим предметом (монета,

скрепка и т.п.) может привести к пожару.

Оберегайте контакты неиспользуемой ак-

кумуляторной батареи от случайного ко-

роткого замыкания — это может привести

к ее повреждению и другим неблагопри-

ятным последствиям.

Общие указания при работе с шурупо-

вертом

• При нажатии на кнопку пуска 21 происхо-

дит автоматическое включение лампы 10

подсветки рабочей зоны, что очень удоб-

но при работе в затемненных местах.

• При заворачивании саморежущего шу-

рупа с крестовым шлицем с оптималь-

ным усилием прижимайте шуруповерт

с отверточной насадкой к его головке в

течение всего времени завинчивания. В

противном случае отверточная насадка

может выскользнуть из крестового шлица

и повредить материал.

• ВНИМАНИЕ! Сильное загрязнение вну-

тренних полостей шуруповерта кирпич-

ной, древесной, гипсовой пылью являет-

ся нарушением условий эксплуатации и

основанием для отказа изготовителя от

гарантийных обязательств.

• Всегда следите за тем, чтобы шлицы от-

верточных насадок (бит) и головки само-

режущих шурупов соответствовали друг

другу по форме и размеру.
