www.kraton.ru

УСТРОЙСТВО ШУРУПОВЕРТА

ПОДГОТОВКА И РАБОТА С ШУРУПОВЕРТОМ

те сверлом нужного диаметра.

• Для сверления металлических загото-

вок используйте сверла из быстрорежу-

щей стали (Р18, Р6М5, HSS).

• Для сверления каменной кладки исполь-

зуйте сверла оснащенные пластинками

твердого сплава.

Режим «Заворачивание (отворачива-

ние) саморежущих шурупов и крепеж-

ных изделий»

• На рисунке G показан пример исполь-

зования шуруповерта для вворачивания

шурупа в деревянную заготовку.

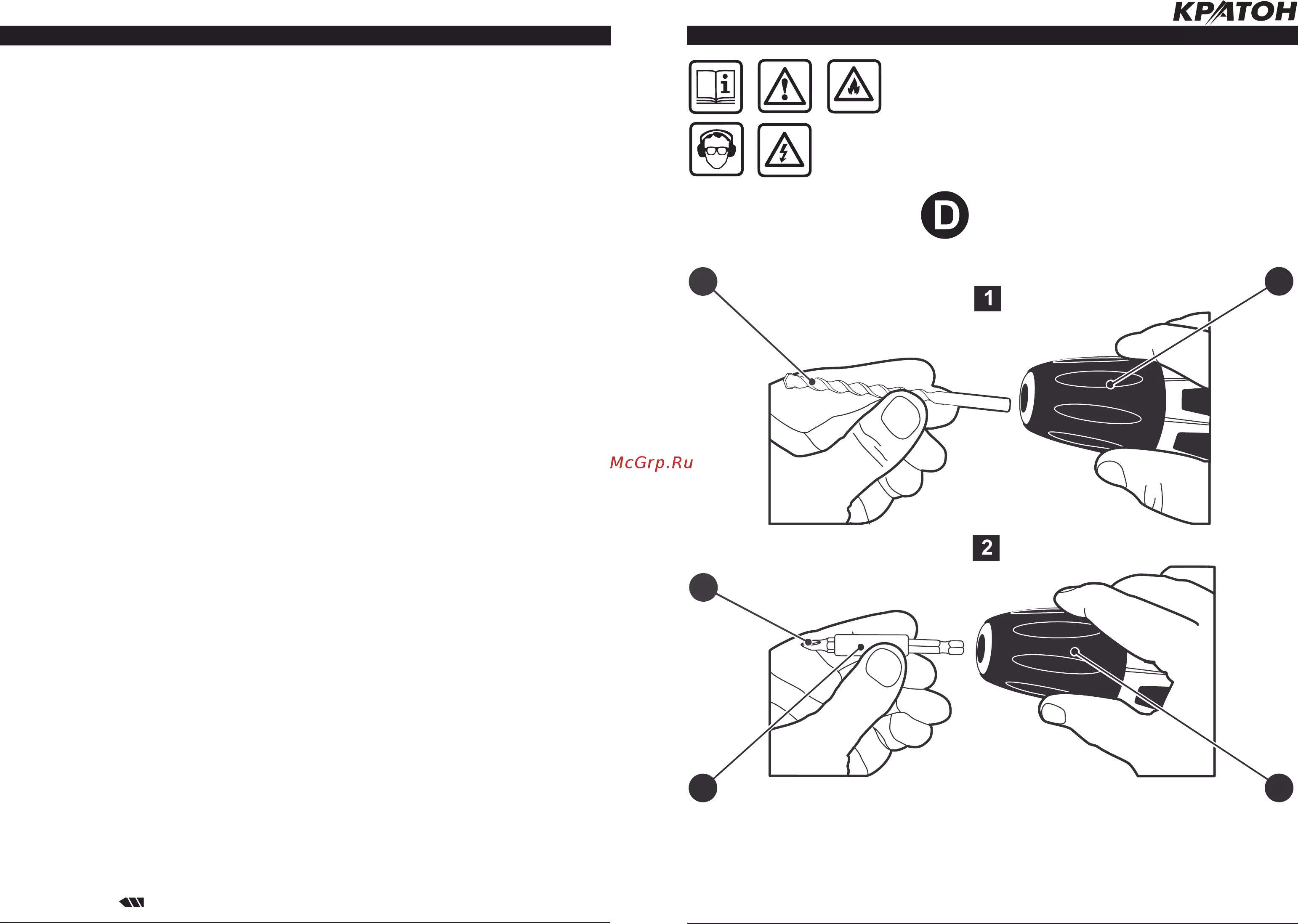

• Установите магнитный держатель 7 в

сверлильный патрон 12 (см. рис. D2) в со-

ответствии с требованиями подраздела

«Установка сверла или отверточной на-

садки».

• Определите тип используемой отверточ-

ной насадки необходимый для заворачи-

вания саморежущих шурупов или неболь-

ших гаек.

• Вставьте отверточную насадку 9 шести-

гранным хвостовиком в держатель бит 7.

Далее отверточная насадка 9 удержива-

ется за счет магнитных свойств держате-

ля бит 7.

• Установите переключатель 18 в нужное

положение.

• Вращая, установите обойму 11 (см.

рис. C) в положение, соответствующее

необходимому крутящему моменту

закручивания саморежущих шурупов.

При этом учитывайте, что с увеличением

диаметра саморежущих шурупов и

твердости материала необходимо

увеличить величину крутящего момента.

• Выберите необходимый диапазон часто-

ты вращения сверлильного патрона 12.

• Для облегчения заворачивания саморе-

жущих шурупов в изделия из металла или

других твердых материалов рекоменду-

ется выполнить предварительное сверле-

ние отверстий. Диаметр отверстия дол-

жен быть на 1–1,5 мм меньше диаметра

саморежущего шурупа.

• Подготовьте деревянную заготовку 25

и несколько саморежущих шурупов для

освоения навыков работы с шуруповер-

том.

• Надежно удерживая шуруповерт за ру-

коятку 19, с некоторым оптимальным

усилием давите на головку саморежуще-

го шурупа 26, и одновременно нажмите

пальцем на кнопку пуска 21. При этом

шуруповерт включится, и сверлильный

патрон 12 с отверточной насадкой 9 нач-

нется вращаться, заворачивая тем самым

саморежущий шуруп 26 в деревянную за-

готовку 24. По окончании работы отпусти-

те кнопку пуска 21, при этом шуруповерт

выключится.

• Плавное регулирование частоты враще-

ния сверлильного патрона 12 в процессе

работы осуществляйте нажатием на кноп-

ку пуска 21.

• Отпустите кнопку пуска 21, дождитесь

полной остановки сверлильного патрона

12 и установите переключатель 18 в по-

ложение соответствующее направлению

вращения сверлильного патрона 12 про-

тив часовой стрелки. Отверните саморе-

жущие шурупы из деревянной заготовки.

• Осмотрите шуруповерт, отверточную на-

садку и головки саморежущих шурупов.

На отверточной насадке и головках са-

морежущих шурупов не должно быть ме-

ханических повреждений шлицев. Если

осмотр шуруповерта и отверточной на-

садки показал их нормальное техническое

состояние, и Вы приобрели необходимые

навыки работы с ним, то можно присту-

пать к его постоянной эксплуатации.

Зарядка аккумуляторной батареи с по-

мощью зарядного устройства

• Не производите зарядку аккумуляторной

батареи при температуре окружающей

среды ниже +10

°С и выше +40

°С.

Рекомендуемая температура зарядки

аккумуляторной батареи +24

°С.

• Аккумуляторная батарея шуруповерта

при поставке может быть не полностью

• Общий вид шуруповерта показан на ри-

сунке А, его подробное устройство при-

ведено на схеме сборки (см. приложение

Б).

• Шуруповерт состоит из следующих

основных узлов: сверлильный патрон 12,

корпус 13, рукоятка 19 и аккумуляторная

батарея 5 — собранных в единый меха-

низм.

• При работе шуруповерт удерживают за

рукоятку 19. В корпусе 13 смонтированы

(см. рис. С и схему сборки) электродвига-

тель постоянного тока, двухступенчатый

планетарный редуктор и другие узлы и

детали (см. схему сборки).

• Электропитание электродвигателя осу-

ществляется от аккумуляторной батареи

5. Пуск шуруповерта в работу и плавное

регулирование частоты вращения свер-

лильного патрона 12 осуществляют нажа-

тием на кнопку пуска 21.

• При нажатии на кнопку пуска 21 проис-

ходит автоматическое включение лампы

10 для подсветки рабочей зоны. Контроль

состояния аккумуляторной батареи осу-

ществляют по сигналам светодиодной па-

нели 16 с помощью кнопки 17.

• При отпущенной (ненажатой) кнопке пу-

ска 21 электропитание на электродвига-

тель не подается и шуруповерт не работа-

ет. В кнопку пуска 21 встроен электронный

регулятор частоты вращения электродви-

гателя шуруповерта.

• Переключение передач планетарного

редуктора осуществляют с помощью кла-

виши 15. Первая и вторая передачи пла-

нетарного редуктора обеспечивают ча-

стоту вращения сверлильного патрона 12

в диапазонах 0–350 мин

-1

и 0–1150 мин

-1

соответственно.

• Изменение направления вращения (ре-

верс) сверлильного патрона 12 осущест-

вляют с помощью переключателя 18. В

промежуточном (среднем) положении

переключателя 18 происходит блокирова-

ние кнопки пуска 21, что используется при

наладке и переноске шуруповерта.

• С помощью обоймы 11 и по маркеру 14

устанавливают нужный режим работы

(сверление или заворачивание) и необхо-

димую величину предельного крутящего

момента при заворачивании саморежу-

щих шурупов.

• С помощью фиксирующих кнопок 20

производят крепление (съем) аккумуля-

торной батареи 5 к шуруповерту.
