www.kraton.ru

ВНИМАНИЕ! Перед проведением работ по установ-

ке сверла или отверточной насадки (биты) заблоки-

руйте кнопку пуска шуруповерта. При проведении

работ надевайте удобную одежду, специальные за-

щитные очки, прочную обувь на нескользящей подошве и

защитные противошумные наушники.

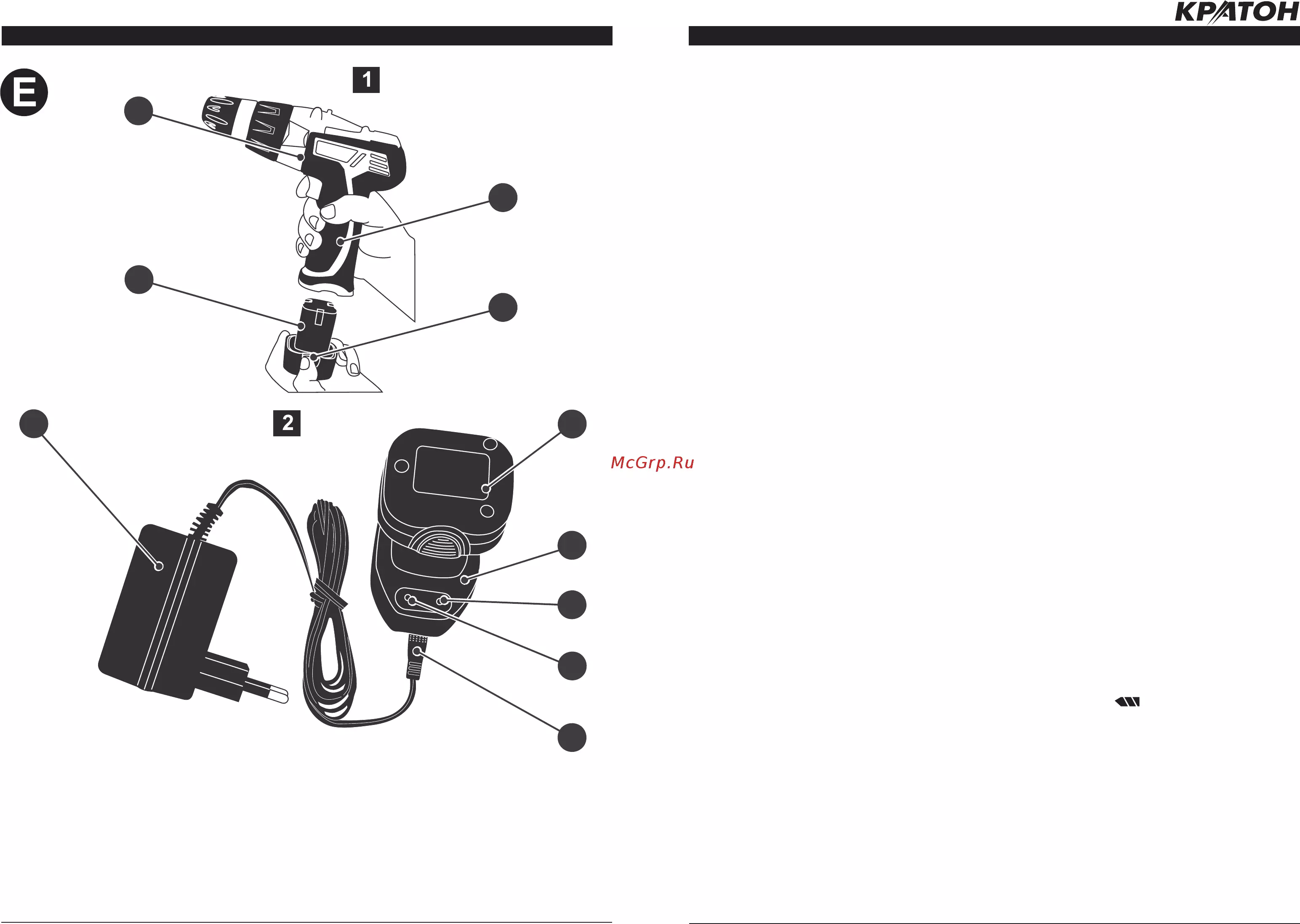

ПОДГОТОВКА И РАБОТА С ШУРУПОВЕРТОМ

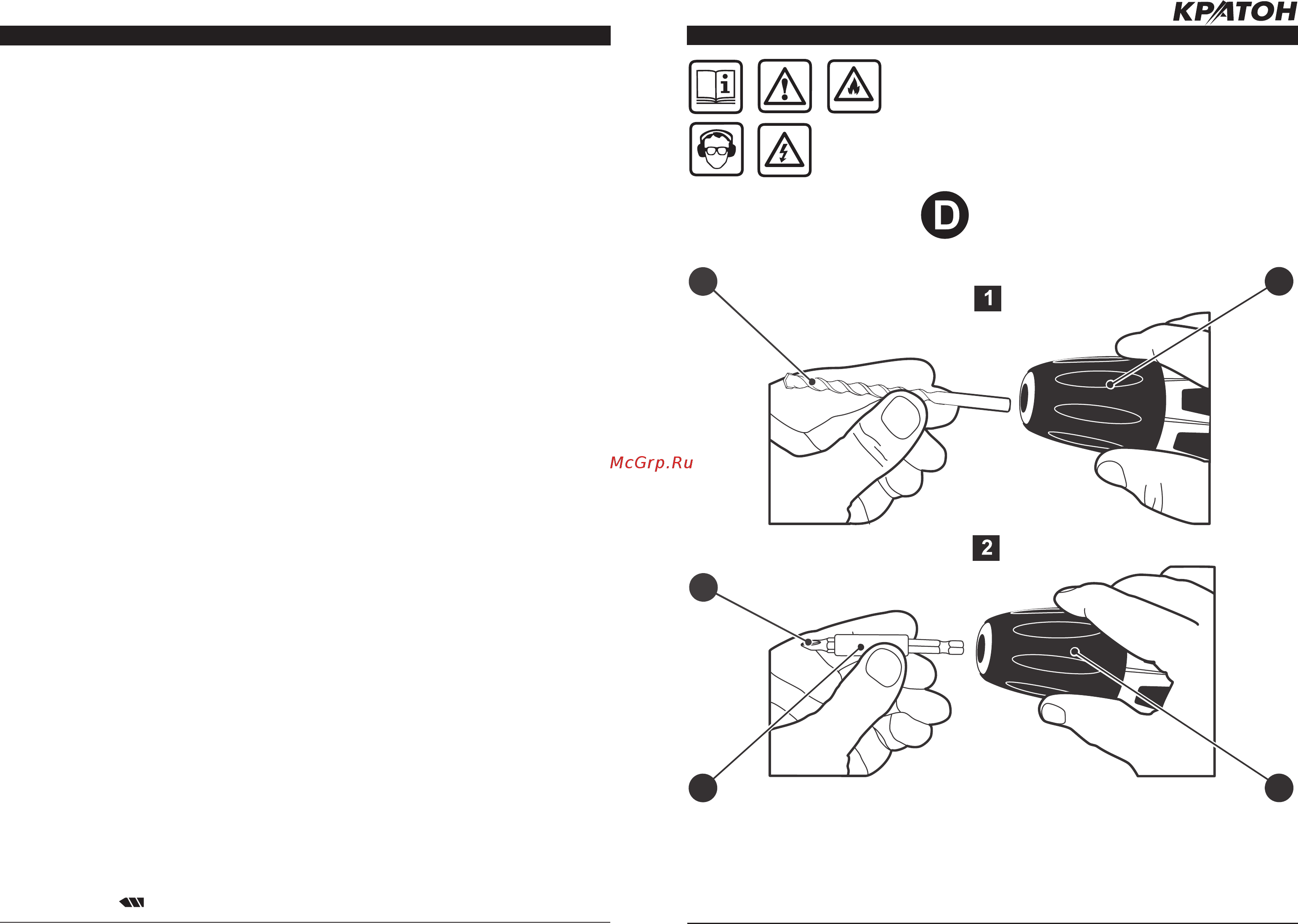

Рисунок D — установка сверла или отверточной насадки в сверлильный патрон шу-

руповерта.

ПОДГОТОВКА И РАБОТА С ШУРУПОВЕРТОМ

что используется при заворачивании

саморежущих шурупов в различные виды

материалов.

Переключение передач и выбор на-

правления вращения сверлильного

патрона

• Шуруповерт оснащен двухступенчатым

планетарным редуктором, что позволяет

ему работать в двух диапазонах частоты

вращения сверлильного патрона 12, и ис-

пользуется при различных режимах рабо-

ты. Переключение передач производится

при помощи клавиши 15.

• Шуруповерт оснащен переключателем

направления вращения 18 (реверсом)

сверлильного патрона 12, что использу-

ется при различных режимах работы. Для

установки нужного направления враще-

ния необходимо нажать на переключатель

18 и перевести его в одно из трех поло-

жений. Среднее положение переключа-

теля 18 блокирует кнопку пуска 21 и не

дает включить шуруповерт в работу. Два

крайних положения переключателя 18

соответствуют вращению сверлильного

патрона 12 по часовой стрелке или про-

тив часовой стрелки. На торцах пере-

ключателя 18 нанесена соответствующая

маркировка, позволяющая выбрать не-

обходимое направление вращения свер-

лильного патрона 12.

Проверка работы шуруповерта в двух

режимах работы.

Режим «Сверление»

• Подберите соответствующий обрабаты-

ваемому материалу тип сверла. На ри-

сунке F показан пример использования

шуруповерта для сверления отверстия в

деревянной заготовке.

• Установите сверло 8 в сверлильный па-

трон 12 (см. рис. D1) в соответствии с тре-

бованиями подраздела «Установка свер-

ла или отверточной насадки».

• Вращая, установите обойму 11 (см. рис.

C) в положение

• Установите переключатель 18 в одно

из двух крайних имеющихся положений.

Положение, соответствующее направ-

лению вращения сверлильного патрона

12 по часовой стрелке (если смотреть со

стороны рукоятки 19) используется для

заворачивания саморежущих шурупов

(винтов, гаек) или сверления. Положение,

соответствующее направлению вращения

сверлильного патрона 12 против часовой

стрелки (если смотреть со стороны руко-

ятки 19) используется для отворачивания

саморежущих шурупов (винтов, гаек).

• Клавишей 15 установите необходимый

диапазон частоты вращения сверлильно-

го патрона 12.

• С помощью керна наметьте (накерните)

места сверления.

• Удерживая шуруповерт за рукоятку 19,

приведите сверло в контакт с обрабаты-

ваемой заготовкой.

• Произведите сверление с оптимальным

осевым усилием подачи.

• Не прилагайте чрезмерных осевых уси-

лий при выполнении операций сверле-

ния, так как это может привести к поломке

сверла и перегрузке механизма шурупо-

верта.

• Используйте только правильно и хорошо

заточенные сверла. Затупленный режу-

щий инструмент значительно увеличива-

ет нагрузку на электродвигатель и меха-

низмы шуруповерта, что может привести

к его поломке.

• При сверлении металлических заготовок

периодически охлаждайте сверло водой.

• Перед выходом сверла из заготовки

ослабьте осевое усилие, это предотвра-

тит поломку сверла.

• Закрепляйте заготовку с помощью ти-

сков, струбцин.

• Сверление заготовок производите на де-

ревянных подкладках.

• Отверстия больших диаметров выпол-

няйте технологическим приемом «рас-

сверливание» — просверлите отверстие

небольшого диаметра, затем рассверли-

7. Держатель бит магнитный

8. Сверло

9. Насадка отверточная

12. Сверлильный патрон
