29
www.navionika.com
При использовании двух сонаров, изменение Частоты посылаемых импульсов одного из них
предотвращает интерференцию сигналов (получение одним эхолотом сигнала от другого).
Установки по умолчанию подходят для большинства случаев. Для изменения частоты выберите
пункт Частота посылаемых импульсов меню Эхолот и кнопками вправо/влево внесите изменения.

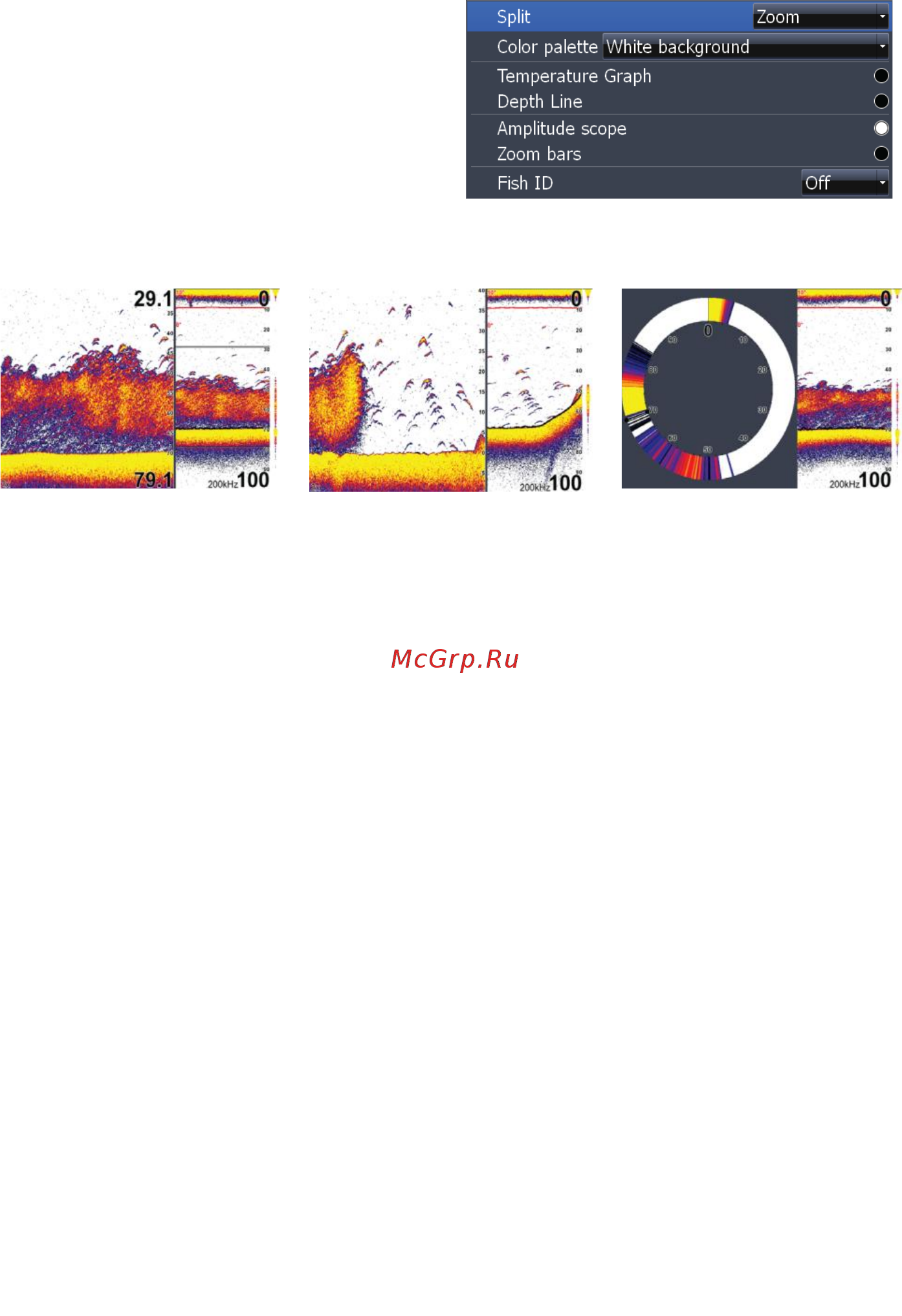

Вид
Позволяет настроить параметры и конфигурацию
дисплея. Меню Вид позволяет одновременно
отображать на экране два режима эхолота,
изменять цвет дисплея, использовать режим Fish
ID и добавлять на экран графические элементы,
облегчающие работу с эхолотом. Для доступа к
меню Вид выберите в меню эхолота пункт Вид и
нажмите ENTER.
Разделение
Позволяет выбрать один из четырех вариантов отображения Страницы Эхолот: без разделения,
Увеличение, Фиксация дна и Импульсный режим.
Увеличение
Фиксация дна
Импульсный режим
• Без разделения - показывает полную страницу Эхолот
• Увеличение - экран разделяется на 2 части: на левой панели увеличенное изображение (кнопка
ZOOM увеличивает масштаб); на правой панели стандартный режим.
• Фиксация дна - экран разделяется на 2 части: на левой панели увеличенное изображение; на
правой панели стандартный режим. Дно всегда отображается на экране
• Импульсный режим - экран разделяется на 2 части: на левой панели импульсный режим; на
правой панели - стандартный.
