Lowrance HDS-10 [36/100] Выяснение текущего местоположения
![Lowrance HDS-5 [36/100] Выяснение текущего местоположения](/views2/1024475/page36/bg24.png)
36
www.navionika.com
Меню Карта
Подменю Настройки Карты
На предыдущей картинка отображены элементы, которые вы увидите во время работы со
Страницей Карты, включая:
• Интересные точки (POI): позиции на Странице Карта, представленная символом или знаком.
• Курсор: используется для просмотра особых областей на Странице Карта, выбора POI, создания
путевых точек и измерения расстояний. Когда курсор выведен на экран нажатие кнопки EXIT
переключает между положением курсора на экране и текущим местоположением.
• Индикатор ориентации карты: показывает текущее направление ориентации Страницы Карта
• Координаты курсора: показывает координаты курсора на Странице Карта.
• Путевая точка: электронный адрес, базирующийся на значениях широты и долготы выделенного
места на карте.
• Масштаб: представляет соотношение между расстоянием на Странице Карта и на поверхности
земли.
• Иконка текущего местоположения: отображает Ваше местоположение в настоящее время.
Выяснение текущего местоположения
Включите прибор и выберите Страницу Карта. Иконка текущего местоположения
отображает Вашу позицию на экране. Иконка всегда направлена в направлении движения.
Если поверху иконки отображается мигающий знак вопроса, значит прибор еще не
получил сигнал со спутников и не отслеживает Вашу текущую позицию. Если
зафиксирован сигнал с достаточного для определения позиции количества спутников, движение
иконки соответствует Вашим передвижениям.

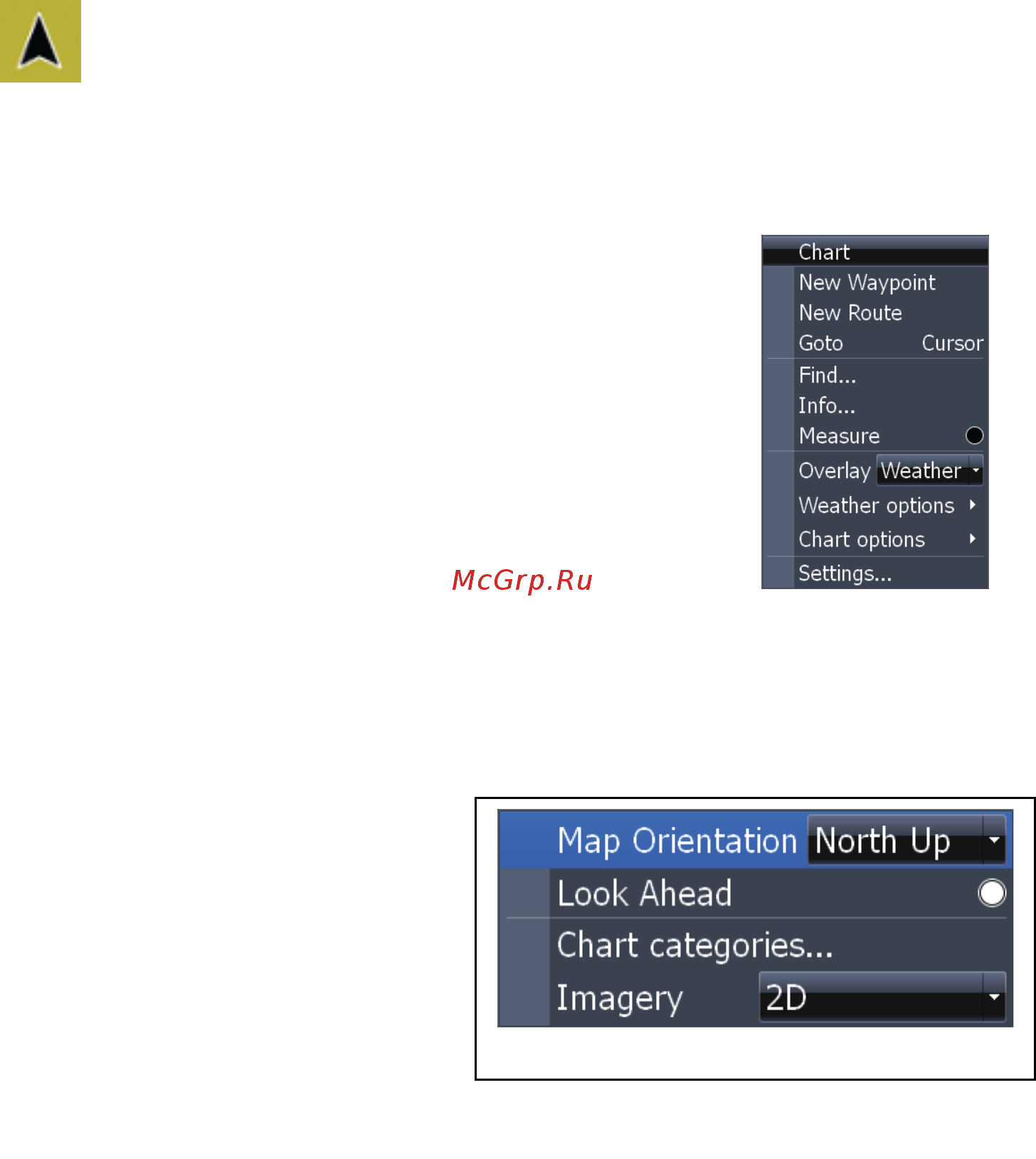

Меню Карта
Используйте меню Карта для настройки параметров и ввода команд. Из этого меню можно получить
доступ к маршрутам, путевым точкам, инфо, настройкам Карты и
установкам дисплея
Чтобы открыть меню Карта перейдите к Странице Карта и нажмите
кнопку MENU. Следующие опции описаны в соответствии с их
порядком в меню Карта, сверху вниз:
• Новая путевая точка: создает новую путевую точку.
• Новый маршрут: создает новый маршрут.
• Перейти к курсору: переходит к позиции курсора на Странице
Карта
• Поиск: открывает меню поиска. Из этого меню можно производить
поиск по категориям.
• Инфо: отображает информацию о POI, выделенных курсором на
Странице Карта.
• Измерение: используется для измерения расстояний между текущей
позицией и точкой на Странице Карта либо между двумя точками.
• Наложение: включает/выключает доступное наложение (погода,
радар)
• Настройки Карты: открывает подменю Настройки Карты, которое содержит пункты
Ориентация Карты, Впередсмотрящий, Категории Карты и Настройка отображения.
Ориентация Карты отвечает за то, как перемещается Страница Карты относительно Вашего
движения. Доступны три варианта ориентации: North Up, Heads Up и Course Up.
Функция Впередсмотрящий позволяет
видеть большую площадь перед собой.
Категории Карты открывает окно
Категории Карты
Настройка отображения позволяет
выбирать между режимами 2D и
Затененный рельеф (доступен не во всех
моделях).
• Установки: открывает Меню Установки
