www.texas.dk
31
VORSICHT
Alle Montage- und Bedienungsanweisungen sind zu befolgen. Eine unsachgemäße Montage
des Kippanhängers kann zu schweren Verletzungen des Benutzers bzw. nebenstehender
Personen sowie Schäden am Gerät führen.

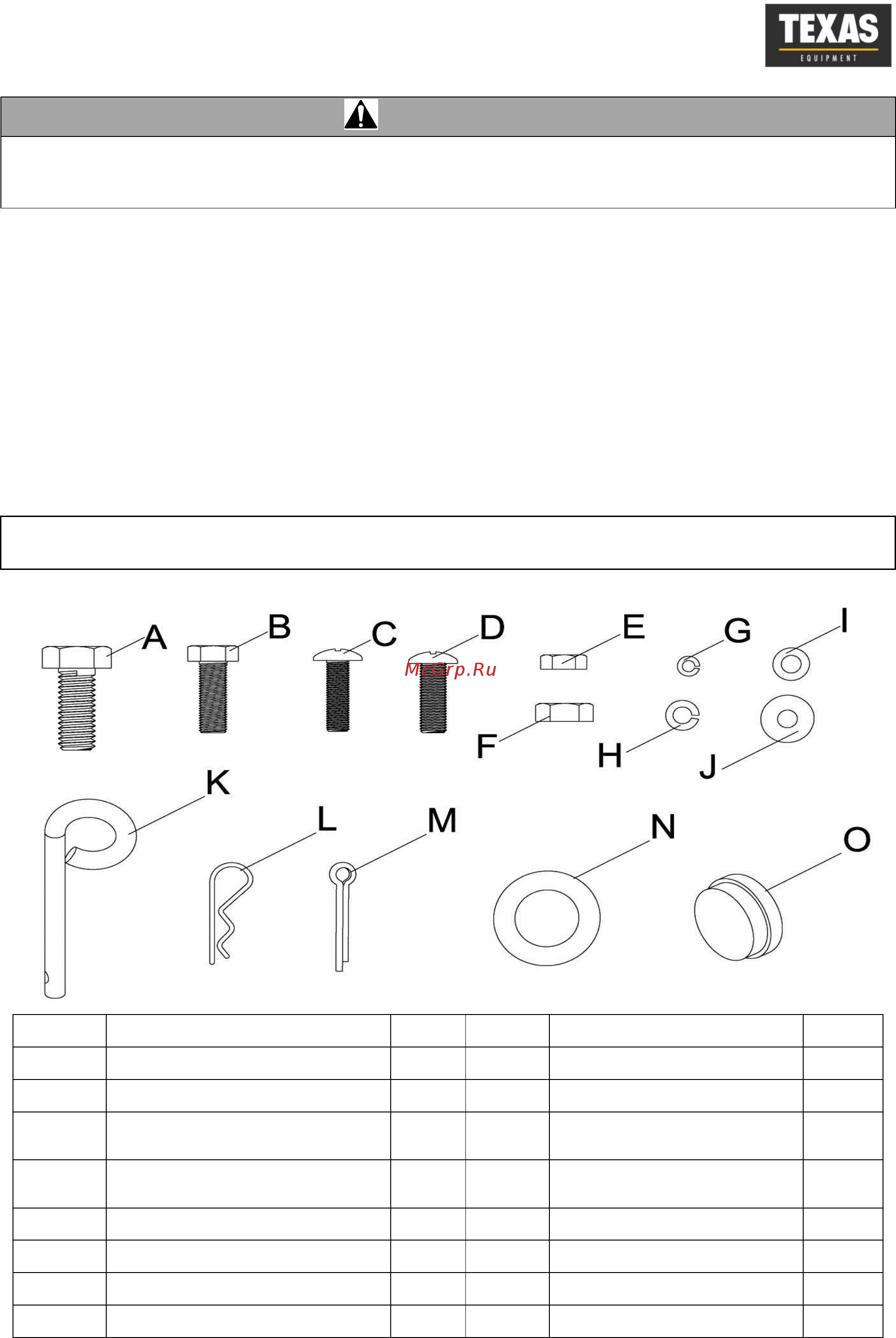

KOMPONENTEN UND MONTAGE
Alle Teile aus der Transportverpackung entnehmen und vor Beginn der Montagearbeiten (gemäß den
Schritten 1 bis 13) auf fehlende Teile kontrollieren.
BENÖTIGTE WERKZEUGE
• Zange
• Schraubendreher
• 10-mm-Schlüssel
• 14-mm-Schlüssel
Pos.
Beschreibung
Anz.
Pos.
Beschreibung
Anz.
A
Sechskantschraube M8x20
10
I
Unterlegscheibe Ø6
51
B
Sechskantschraube M6x20
2
J
Unterlegscheibe Ø8
32
C
Rundkopf-Schlitzschraube
M6x16
49
K
Steckbolzen
1
D
Rundkopf-Schlitzschraube
M8x16
22
L
Federstecker
2
E
Mutter M6
51
M
Splint
2
F
Mutter M8
32
N
Große Unterlegscheibe
4
G
Federring Ø6
51
O
Radnabenkappe
2
H
Federring Ø8
32
Hinweis: Nach der Montage können Muttern und Bolzen übrig sein.
