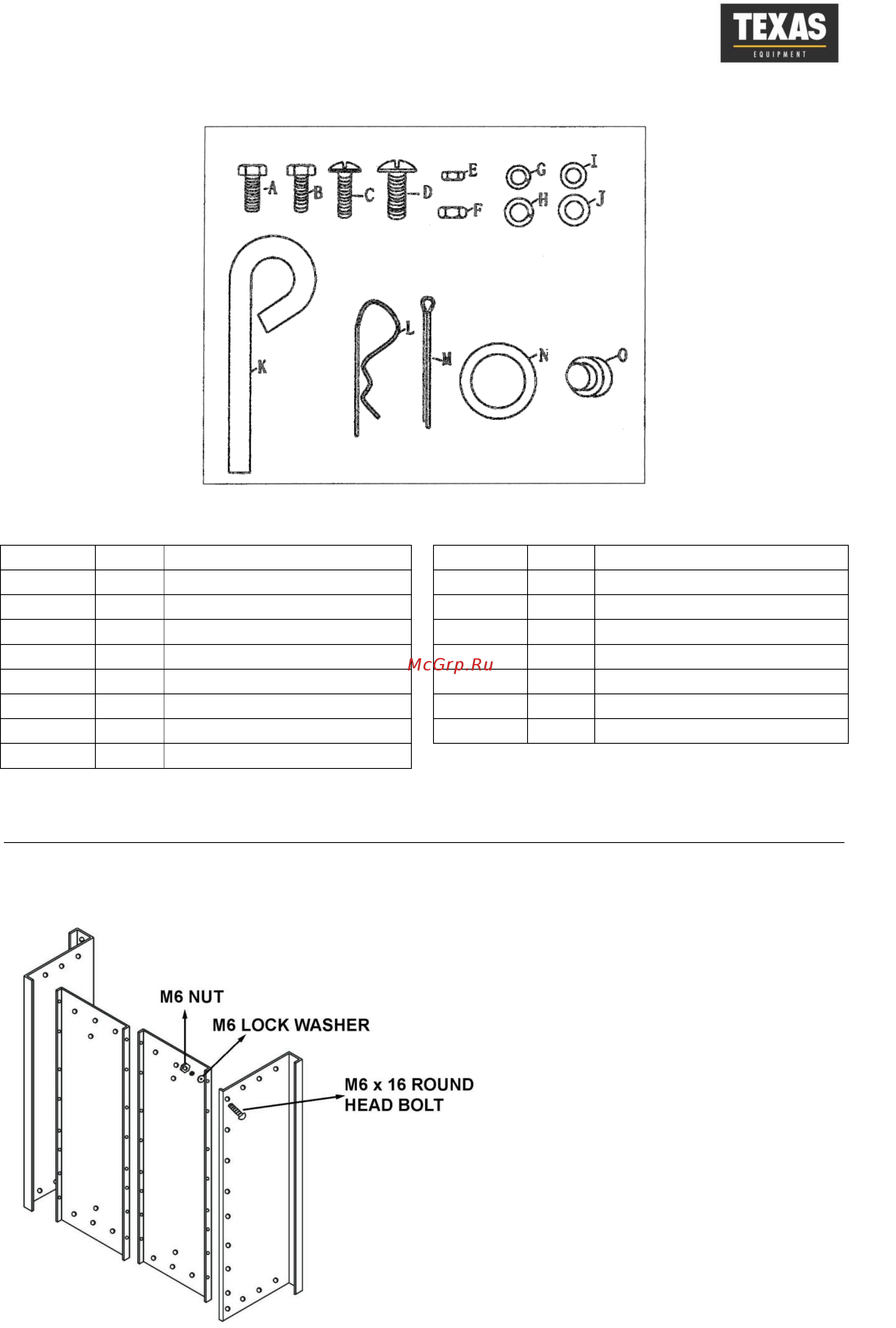

Medfølgende bolte, møtrikker m.v. Der medfølger ekstra dele.
Bogstav
Antal
Beskrivelse
Bogstav
Antal
Beskrivelse
A
10
Bolt M8 x 20
I
51
Ø 6 skive
B
2
Bolt M6 x 20
J
32
Ø 8 skive
C
49
Bolt M6 x 16 rundt hoved
K
1
Låsesplit
D
22
Bolt M8 x 16 undt hoved
L
1
Låsesplit
E
51
M6 møtrik
M
2
Split
F
32
M8 møtrik
N
4
Stor skive
G
51
Ø 6 låsering
O
2
Navkapsel
H
32
Ø 8 låsering
4. Opsamling
Inden opsamling påbegyndes bør du lægge alle dele frem.
Saml først bundpladerne til
sidepanelerne. Anvend M8 bolte og M8
låseringe og M8 møtrikker. Fastspænd.
Bunden samles derefter ned ad midten
med M6x16 bolte, låseringe og møtrikker.
