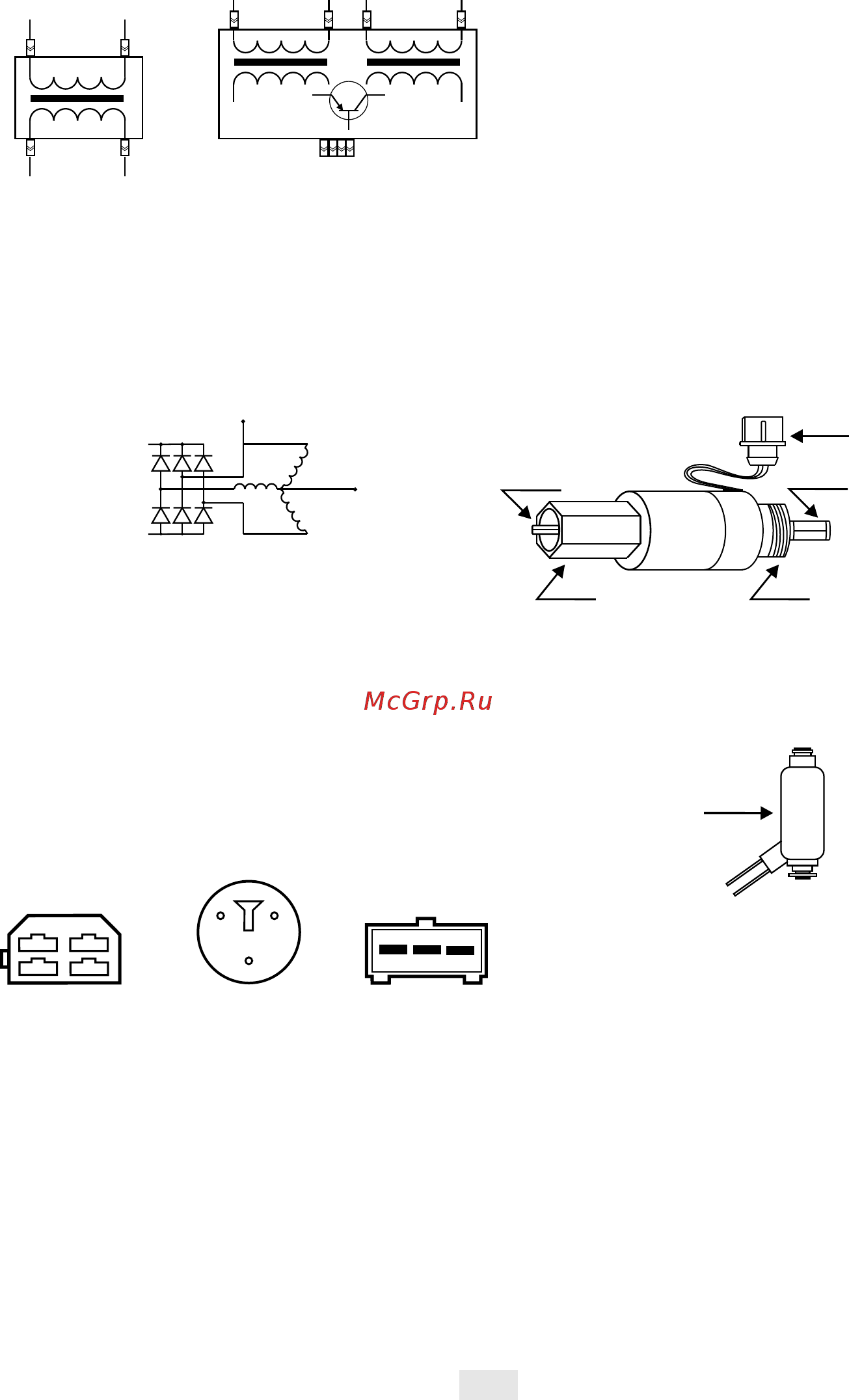

Катушка зажигания Модуль зажигания Расположение датчика скорости в других автомобилях уточните в документации к автомобилю или на станции технического обслуживания Если на автомобиле не установлен датчик скорости то можно приобрести по месту продажи автозапчастей на авторынках и т д проходной датчик скорости уточните на станции технического обслуживания какой датчик подходит вам по посадочному месту например ТУ 4228 001 00225331 95 или аналогичный имеющий 6 или 10 имп метр Рис 3 18 Установите его в штатное место для датчика скорости Датчик скорости накручивается на коробку передач вместо тросика так чтобы четырехгранник вошел в зацепление с выходом скорости На винт накручивается тросик спидометра Контакты и колодки датчика скорости необходимо подключить к бортовой проводке Высоковольтные Высоковольтные провода Рис 3 12 Рис 3 13 провода с ЭБУ Дизельный двигатель с генератором имеющим W выход желтый провод выведите под капот и подключитек клеммеW Рис 3 14 Дизельный двигатель с генератором не имеющим W выхода желтый провод выведите под капот и подключите на один из выводов обмоток статора до выпрямительных диодов Рис 3 14 клемма статора Зеленый провод подключите к датчику ABS автоматической антиблокировочной системы или к датчику скорости Выведите провод под капот и подключите к выводу 1 датчика рис 3 15 или к выводу А рис 3 16 3 17 На проводе идущем от контакта датчика скорости зачистите 5 мм Подключите методом скрутки зеленый провод от компьютера к зачищенному проводу датчика скорости Место соединения заизолируйте Оранжевый белый провод выведите под капот и подключите к коммутируемому проводу форсунки рис 3 19 только для инжекторного двигателя КОЛОДКА ДАТЧИКА СКОРОСТИ ПАПА вид со стороны контактов Рис 3 15 Рис 3 16 Коричневый провод дополнительный сигнальный провод возможно подключить к другим датчикам автомобиля как к аналоговым датчикам автомобиля дополнительный канал АЦП например датчик уровня топлива второго бака датчик давления масла или температуры охлаждающей жидкости так и к импульсным дополнительный канал Импульс Можно выбрать только один из дополнительных каналов Рис 3 17 Расположение датчика скорости ВАЗ 2108 2115 датчик скорости расположен в в коробке передач со стороны левого крыла около стенки разделяющей моторный отсек и салон ВАЗ Классика в коробке передач под днищем около выхода карданного вала со стороны водителя ГАЗ рядом с отверстием для прокладки кабеля около рулевой колонки ГАЗЕЛЬ над педалью газа зеленый провод УАЗ Патриот провод датчика скорости проходит в центральной консоли около рычага переключения передач черно белый провод Заизолируйте провода из жгута 1 которые при подключении не применяются Подключите синий провод розовый провод и термодатчики согласно инструкции в пункте 3 9 Подключение синего розового провода и термодатчиков Подключите кабель USB в гнездо 4 рис 3 1 10
