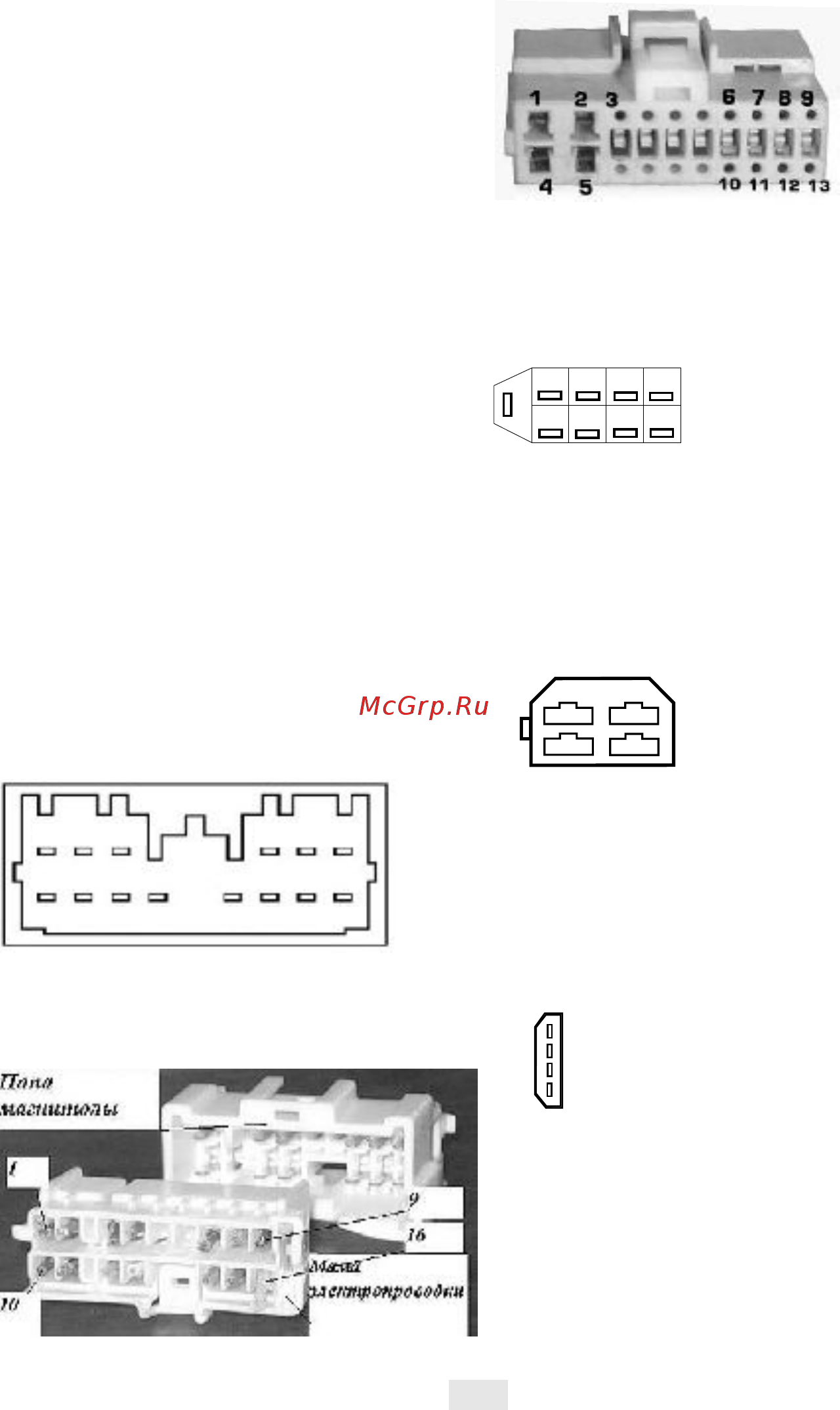

ШТАТНЫЙ РАЗЪЕМ МАГНИТОЛЫ МАМА в автомобилях KIA вид со стороны проводов 3 9 ПОДКЛЮЧЕНИЕ синего розового провода и термодатчиков Разъем с розовым синим проводом и проводами термодатчиков вставьте в гнездо 2 модуля связи с ЭБУ ключом в соответствии с обозначением рис 3 1 iазБ7вg 2 Sújjjjj л i Подключение синего провода Синий провод провод напряжения зажигания необходимости д5 контроля наличия подключается по lOilieis Рис 3 22 Контакт 1 черный с желтой полосой провод зажигание Примечание По умолчанию установлено Софтзажигание компьютер определяет запуск двигателя по напряжению бортсети синий провод подключать не обязательно Если прибор не может корректно определять наличие зажигания отметьте Хард зажигание раздел VIII Настройка подраздел Основные В таком случае для связи компьютера с блоком управления необходимо подключать синий провод РАЗЪЕМ МК в автомобилях ВАЗ 2109 2115 2 зажигание 3 напряжение АКБ 4 земля Рис 3 23 2109 2115 в европанели в глубине отсека под бортовой компьютер находится 9 контактный разъем маршрутного компьютера М К рис 3 23 Синий провод подключите к любому проводу где напряжение появляется после включения зажигания например центральный провод прикуривателя или провод включения магнитолы или подключается к контакту 15 замка зажигания 4 КОНТАКТНАЯ КОЛОДКА 4КК МАМА в автомобилях 2109 2115 1 земля 2 габариты 3 зажигание 4 12 В Рис 3 24 Варианты подключения синего провода ШТАТНЫЙ РАЗЪЕМ МАГНИТОЛЫ МАМА в автомобилях MITSUBISHI В автомобилях ВАЗ 2109 2115 в 83 высокой панели приборов есть 4 клеммная колодка под бортовой компьютер 4КК Рис 3 24 Она находится внутри консоли в районе гнезда автомагнитолы Контакт 10 красный провод зажигание ЧАСОВОЙ РАЗЪЕМ ЧР М АМА в автомобилях 2110 2112 ШТАТНЫЙ РАЗЪЕМ МАГНИТОЛЫ МАМА в автомобилях HYUNDAI вид со стороны проводов 1 земля 2 габариты 3 зажигание 4 2В Рис 3 25 В автомобилях ВАЗ 2110 2112 можно провода подключить к часовому разъему Рис 3 25 Контакт 10 красный провод зажигание 11
