Входной
фильтр
Выпрямитель/
корректор
Основной
преобразователь
Обходной
переключат.
Выходной
фильтр
мощности
Схема
управления и мониторинга
Зарядное
устройство и
переключатель
аккумуляторов
Панель
управления и
индикации
Порт RS-232 или
USB
Аккумуляторы
Разъем
р
асши
р
ения

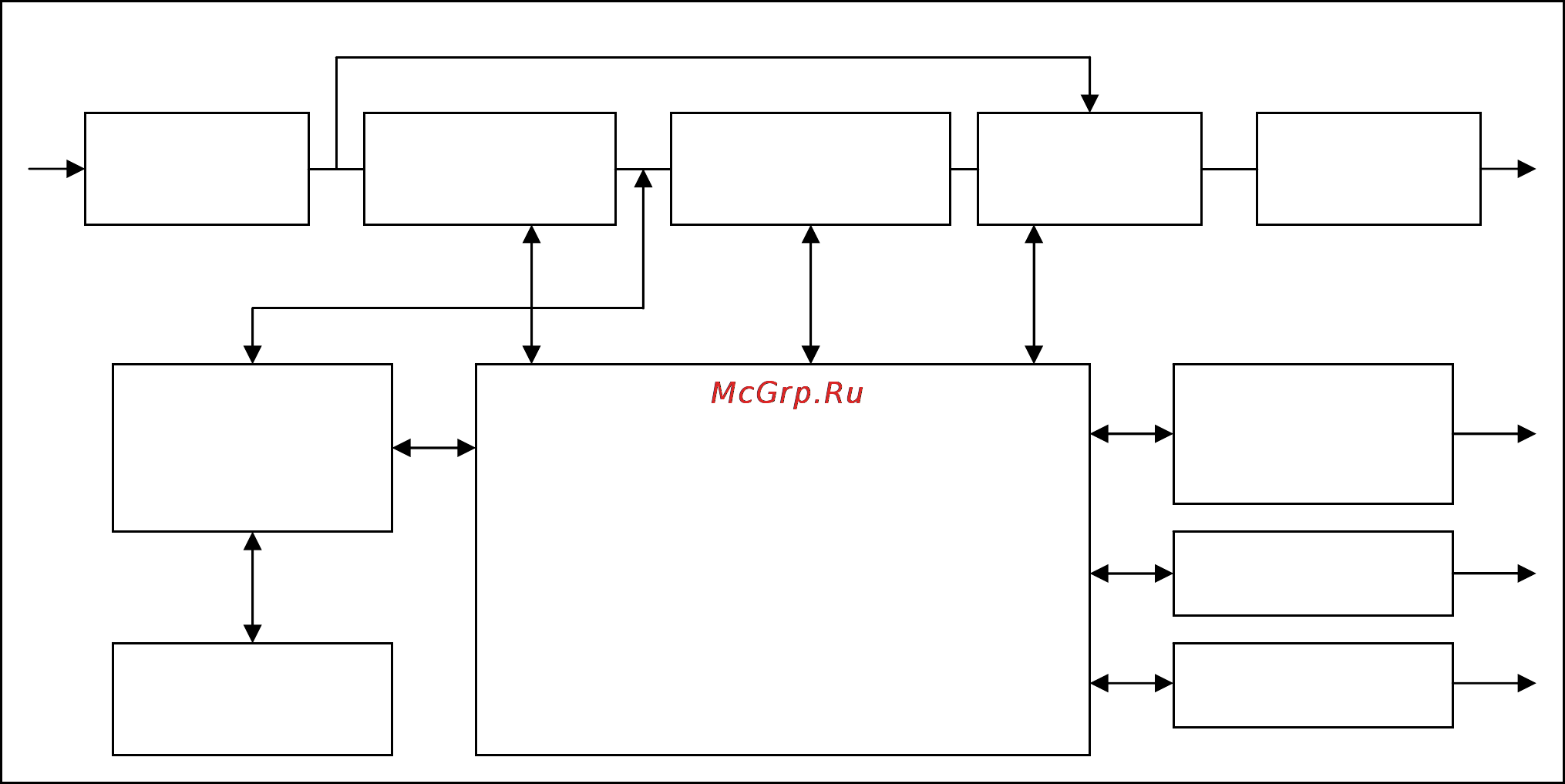

рис. 1. Блок-схема ИБП
Режим высокой эффективности
В дополнение к обычному режиму постоянной работы на линии, в данном ИБП используется новая функция
оптимизации эффективности, которая обеспечивает реальную экономию. Эта функция минимизирует потери и
снижает потребляемую мощность. В зависимости от качества электроснабжения ИБП автоматически
переключается между режимом постоянной работы на линии и обходным режимом. Если качество сетевого
напряжения неудовлетворительное, ИБП находится в режиме постоянной работы на линии. Если сетевое
напряжение хорошего качества и не содержит помех, ИБП автоматически переключается в обходной режим,
уменьшая, таким образом, потери на преобразование. ИБП регистрирует любые дефекты сетевого напряжения и
мгновенно возвращается в режим постоянной работы на линии. При работе в режиме высокой эффективности
переключение ИБП происходит в случае, если:
1) входное напряжение отклоняется от номинала более чем на ± 10% (можно выбрать ±15%),
2) частота входного напряжения отклоняется от номинала более чем на ± 3Гц
3) питание от сети прерывается.
Режим высокой эффективности является стандартным для ИБП и может включаться с панели управления. При
необходимости режим энергосбережения может быть запрещен, и ИБП будет постоянно находиться в режиме
работы на линии (двойное преобразование). По умолчанию режим энергосбережения выключен.
Режим свободной генерации
Если частота входного напряжения находится за пределами установленного диапазона частот, ИБП работает в
режиме свободной генерации, т. е. частота выходного напряжения не равна частоте входного напряжения
(отклонение частоты составляет ± 0,25 Гц от частоты, измеренной при включении ИБП, 50 Гц или 60 Гц). Если при
работе в режиме свободной генерации требуется возможность переключения в обходной режим, необходимо
установить соответствующий параметр ИБП, см. раздел 7.2.
Диагностика
При каждом включении ИБП автоматически выполняется самопроверка. В ходе самопроверки контролируется
состояние электронных схем и аккумулятора, информация об обнаруженных неполадках отображается на ЖК-
дисплее.
Тест состояния аккумуляторов автоматически выполняется через каждые 30 дней непрерывной работы в
нормальном режиме. Все выявленные неисправности отображаются на ЖК-дисплее. В ИБП встроены
расширенные функции управления зарядом аккумуляторов, которые осуществляют непрерывный контроль
состояния аккумулятора и предупреждают пользователя о необходимости замены аккумулятора. За исключением
режима первого заряда батарей (первые 24 часа после включения в сеть) ЖК-экран будет показывать “BAT not
charged” («Батареи не заряжены»), когда эти тесты не могут быть проведены.
