LS(LE)-24.
6
1
x 8
x 8
Дверь
Ось
Ось
Конструкция шкафа предусматривает
сборку или на саморезах, или на
заклепках. В случае сбора на заклепках,
они устанавливаются вместо саморезов,
а также дополнительно в местах,
указанных на рисунках.
Примечание:
Стрелки с цифрами обозначают
порядок действий при установке

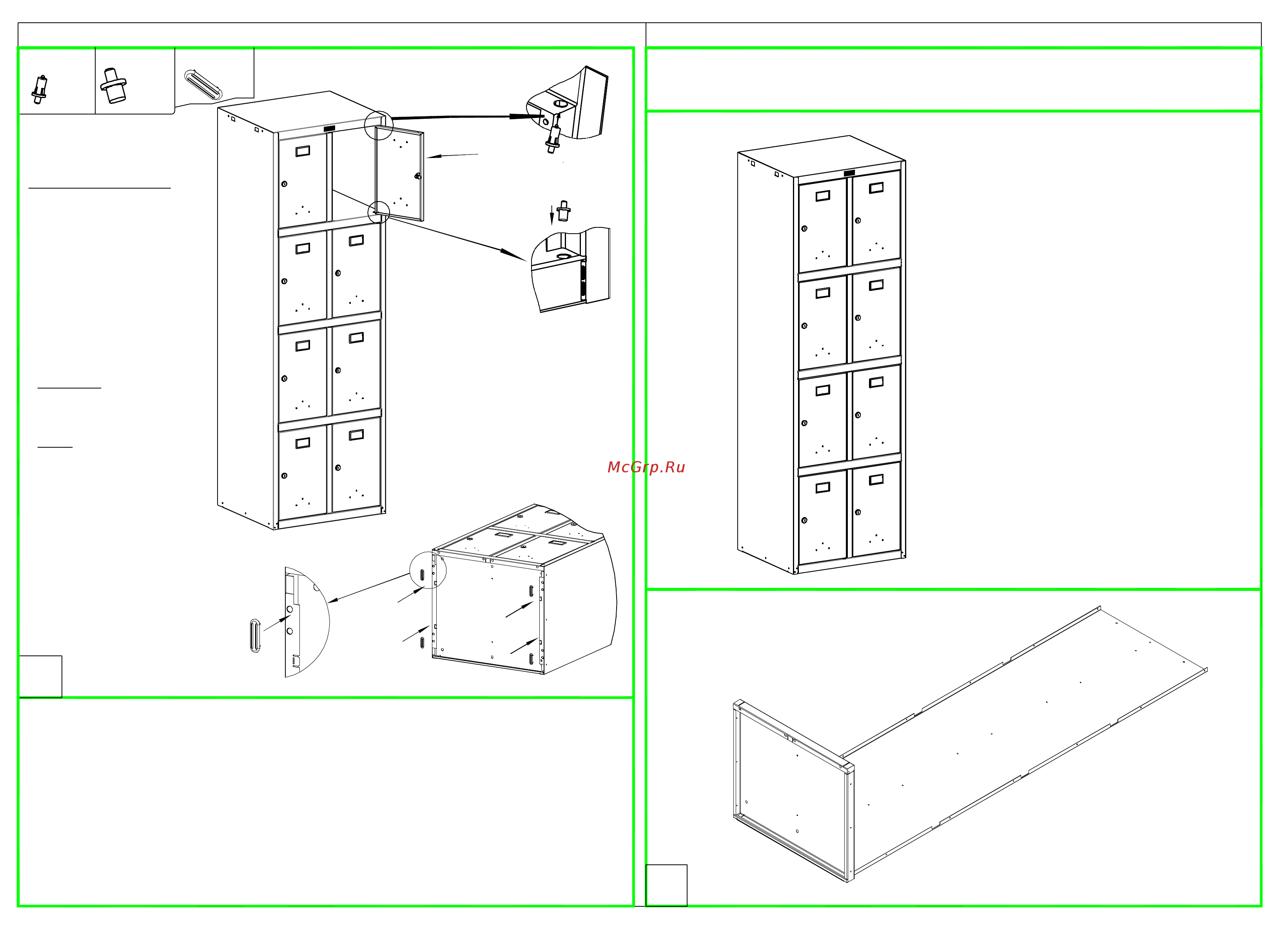

Поря док установки дверей:
1. Вста вить оси в отверстия до
упора:
-
в нижнее отверстие обычную
пластиковую ось;
- в верхее отверстие
пластиковую
ось
с подпружиненным
металлическим стержнем;
2. Установить дверь на нижнюю
ось.
3. Подвести верхний угол двери к
верхне й оси, утопить
подпружиненный шток оси и
вставить дверь. Ось должна
"отщелк нутся" в отверстие двери.
Примечание. Перед установкой
двери убедитесь что шток оси
свободно входит в отверстия, при
необходимости ( не входит шток )
очистить отверстия от краски.
Важно! При наличии
вертикального люфта двери,
необходимо устранить его, путем
подкладывания регулировочной
шайбы (входит в комплектацию) под
ось
изображения сборочной операции.
указан в левом верхнем углу изображения.
1. Возможны конструктивные изменения, не учтенные в данной инструкции.
Пояснения к инструкции.
1. Последовательность сборки указана порядковым номером в нижнем левом углу каждого
2. Тип и количество крепежных изделий и комплектющих для основных сборочных операций
Рекомендации по эксплуатации шкафа.
1. Установку локера следует производить на ровной горизонтальной поверхности.
Примечания
Инструкция по сборке шкафа LS-24
Редакция от 04.08.14
Установка подпятников
Установить подпятники в
соответствующие отверстия на дне
локера
x 4
