x 8

x 16

x 16+4

x 12

x 12+6

Дно

Перегородка

Стенка левая

the assembling actions order of side walls.

The arrows with numbers indicate

Стенка правая

Крыша

Локер - вид сзади

Стенка боковая

Стенка задняя

Ввиду технологических особенностей производства,

один из выступов перегородки изначально загнут на 90%%D

загнуть

язычки на

150°-180°

Выступ

отогнуть

Выступ

отогнуть

загнуть

язычки на

150°-180°

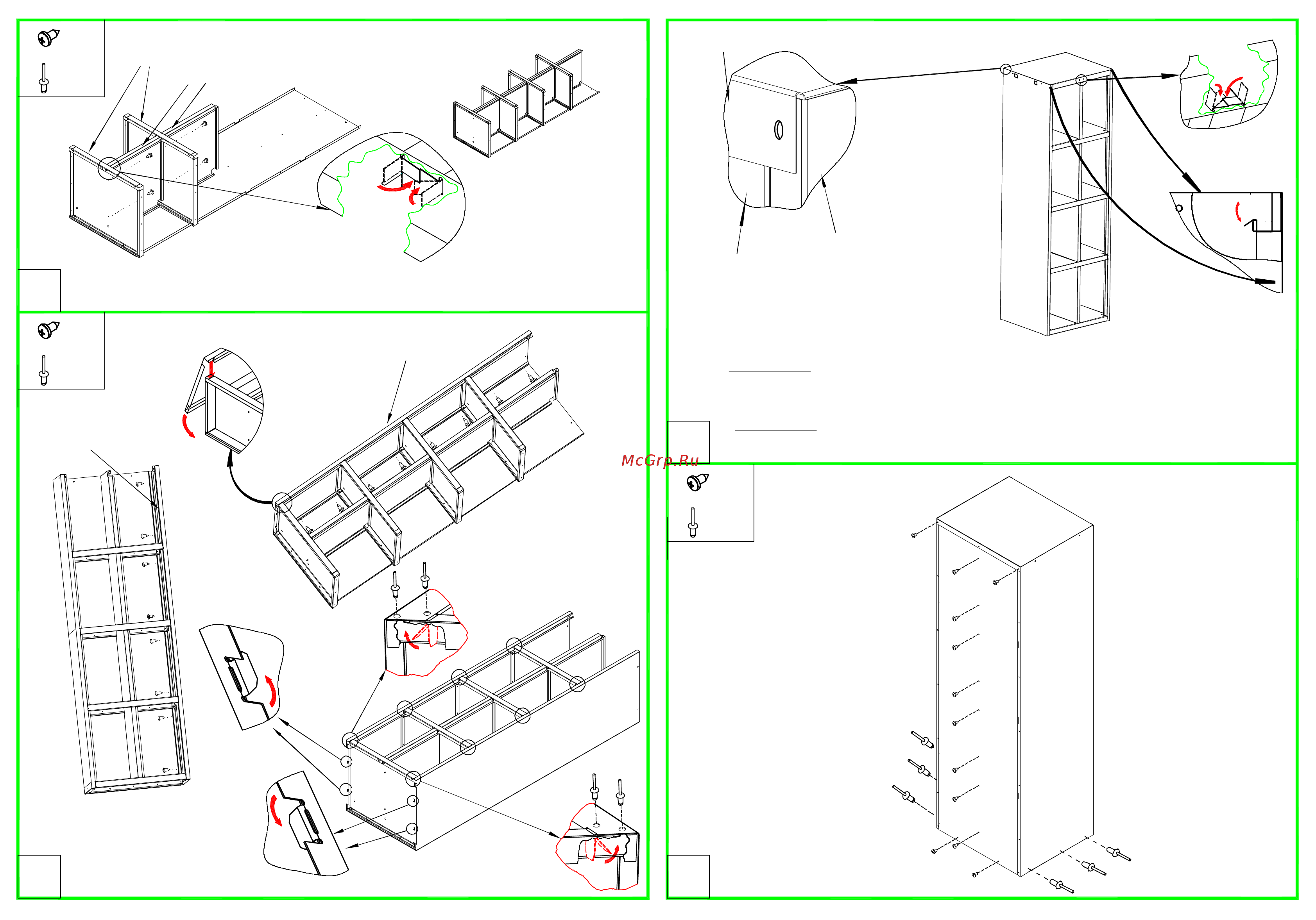

1. Установить локер вертикально

2. Установить крышу, и отогнуть язычки.

Примечание: Боковые гибы крыши вставляются внутрь шкафа между боковой

стенкой и язычками на стенках. Задний гиб согласно вырубки.

1. Установить локер вертикально

2. Установить крышу, и отогнуть язычки.

Примечание: Боковые гибы крыши вставляются внутрь шкафа между боковой

стенкой и язычками на стенках. Задний гиб согласно вырубки.

согласно рисунку.

Ввернуть шурупы,

Обратите внимание:

Шурупы нижнего ряда,

крепящие задние стенки

к основанию вкручавайте

в последнюю очередь

(Проклепать все

соответствующие

отверстия)
