Практик ls 11-50 s23099515202 [2/2] Вкрутить 4 шурупа см вид шкафа сзади
Макгруп McGrp.ru
Задайте вопрос
Зарегистрироваться

Практик ls 11-50 s23099515202 [2/2] Вкрутить 4 шурупа см вид шкафа сзади

Практик ls 11-50 s23099515202 [2/2] Вкрутить 4 шурупа см вид шкафа сзади
21.05.2014Редакция от
3
4
x 12
1
x 4
2
стенка
Боковая
Основание
Выступ (2шт)
отогнуть
Язычок (4шт)
отогнуть
на 150°-180°
Рис.1
Рис.2

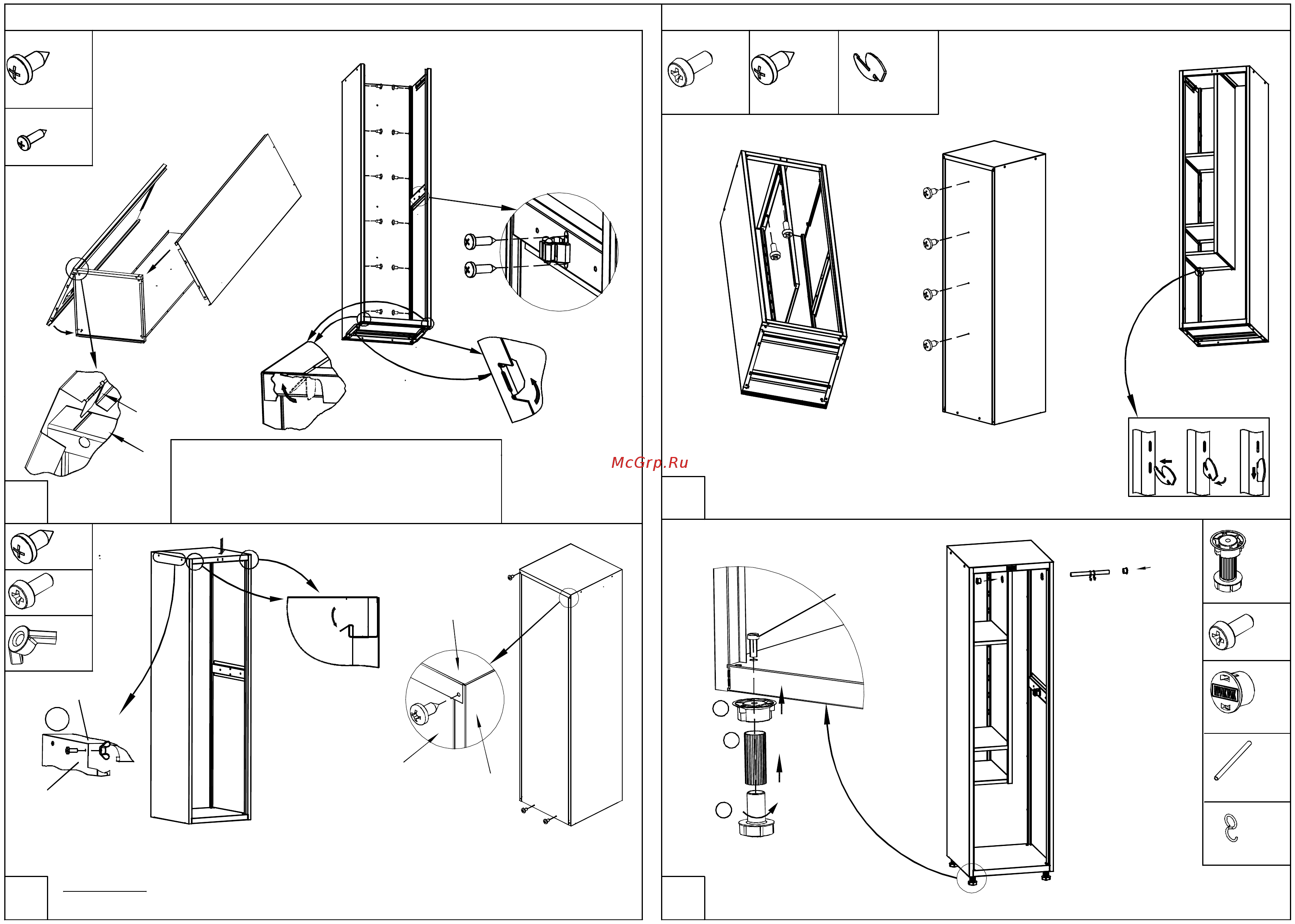

1. Установитете боковые стенки так, чтобы выступы попали в
овальные отверстия в основании (см. рис.1)
2. Совместите отверстия под крепеж на боковых стенках с
отверстиями на задней стенке
3. Закрутите шурупы согласно рис.2
4. Установить держатель инвентаря на правую стенку.
1
1. Установить локер вертикально.
Установить крышу, и отогнуть язычки.
2. Закрепить крышу 4-мя винтами с гайками-"барашками"
3.
Вкрутить 4 шурупа (см. вид шкафа сзади)
Примечание: Боковые гибы крыши вставляются внутрь
шкафа между боковой стенкой и ребром. Задний гиб
согласно вырубки.
Стрелки с цифрами обозначают
порядок действий при установке
Примечание:
2
x 4
x 4
Крыша
Боковая
стенка
3
Стенка боковая
Стенка задняя
Вид сзади шкафа
Крыша
1. Прикрутить перегородку к крыше 2-мя винтами. (рис.1)
2. Прикрутить перегородку к задней стенке 4-мя шурупами. (рис.2)
3. Установить нижнюю полку с помощью 2-х клипс.
Остальные полки крепятся на требуемой высоте 4-мя клипсами. (рис.3)
Установка регулируемых
опор
x 4
1
2
3
Стрелки с цифрами обозначают
порядок действий при установке
Примечание:
x 4
Винт М10
М10
x 2
MD LS 11-50, LS-11-50
Установка боковых стенок и основания
Установка крыши
4.2х13
Рис.1
Рис.2
Рис.3
x 2
М5
x 4
Установка
клипсы
М5
в)б)а)
x 10
Установка
держателя
инвентаря
x 2
x 1
x 2
При установке трубы, S-образные
крючки одевать изнутри локера.
