тролирует временные интервалы между импульсами. Расширяющийся

воздух на короткое время меняет направление воздуха через фильтр-

патрон для стряхивания пыли, накопленной на внешней поверхности.

Частицы пыли отделяются от фильтра и падают в пылесборник для по-

следующей утилизации.

6. Регулировки

6.1 Давление очистки

Давление, подходящее для большинства случа-

ев, составляет 5-7 кгс/см

. Более низкое давление может потребоваться

для очистки хрупких или мягких, тонкостенных предметов или уменьше-

ния разрушения абразива. Более высокое давление может потребоваться

для удаления крепко держащихся загрязнений, но оно повышает разру-

шение абразива. Во всех случаях максимальная производительность дос-

тигается только при тщательном контроле давления. Отрегулировать дав-

ление воздуха, поворачивая ручку регулятора, расположенную на

фильтре регуляторе впускном. Вытянуть ручку и повернуть по часовой

стрелке для увеличения давления или против часовой стрелки для сни-

жения давления

6.2.Настройка абразивоструйного пистолета

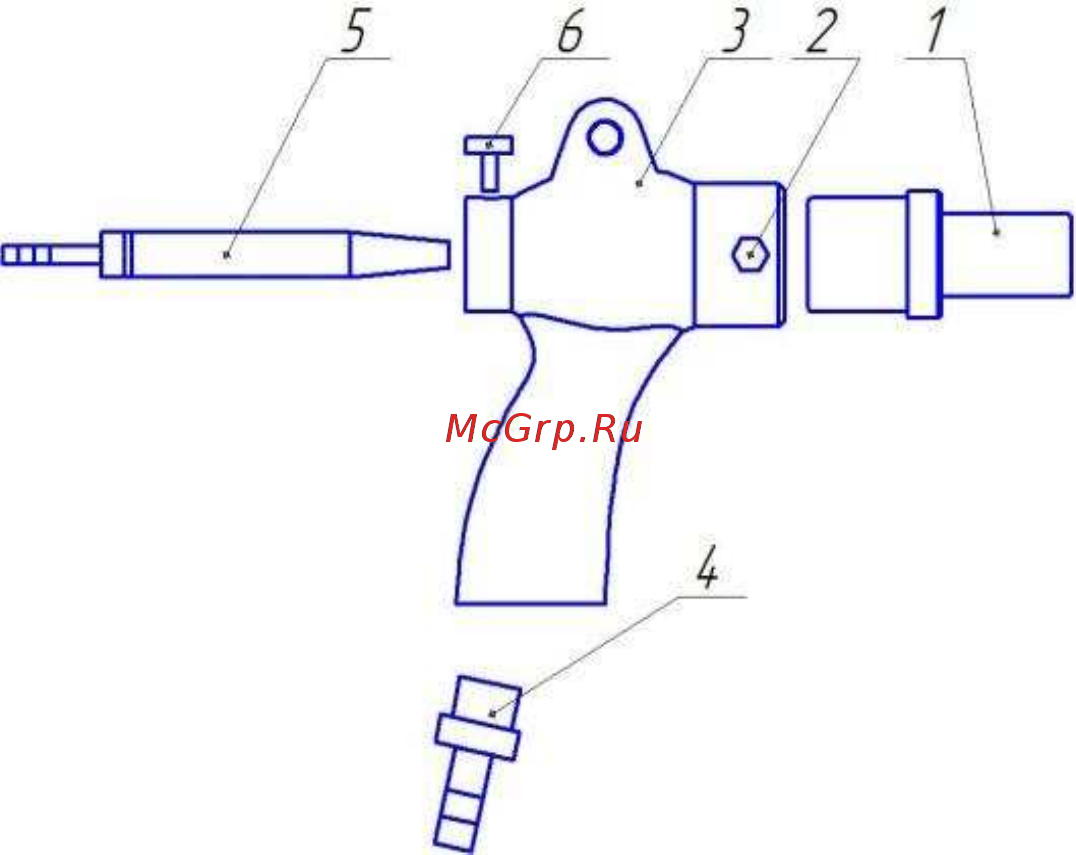

6.2.1. Устройство абразивоструйного пистолета показано на рис. 3;

Воздушное сопло 5 (рис.3) вставляется в корпус 3 и фиксируется болтом

6. На поверхности воздушного сопла 5 находятся две установочные метки

(риски). Сопло 5 следует вставлять в корпус до уровня, находящегося ме-

жду двух меток. Струйное сопло 1 вставляется в корпус 3 и фиксируется

барашковыми винтами 2. Затяжку винтов 2 производить от руки. Штуцер

4 служит для подсоединения струйного шланга идущего от смесителя ка-

меры;

Рисунок3
