6.2.3. Настройка абразивоструйного пистолета очень важная операция в

процессе пуско-наладочных работ. В первую очередь необходимо пра-

вильно подобрать воздушное и струйные сопла. Рекомендации по подбору

указаны в таблице 2. На практике соотношение может изменяться в зави-

симости от используемого абразивного материала.

6.2.4.Ослабив стопорный болт 6(рис3) изменяем положение воздушного

сопла 5(рис3) добиваясь наиболее оптимального режима абразивоструй-

ной обработки.

6.3.Настройка дозатора абразивного материала

6.3.1. Дозирующее устройство позволяет осуществлять подсос воздуха

к абразивному материалу тем самым образуя абразивовоздушную смесь,

подаваемую к пистолету.

6.3.2.Устройство дозатора абразивного материала 13 (рис.1) приведено

на рисунке 4.

6.3.3. Вращая резьбовую втулку 1 необходимо добиться устойчивого

(без пульсаций) расхода абразивного материала;

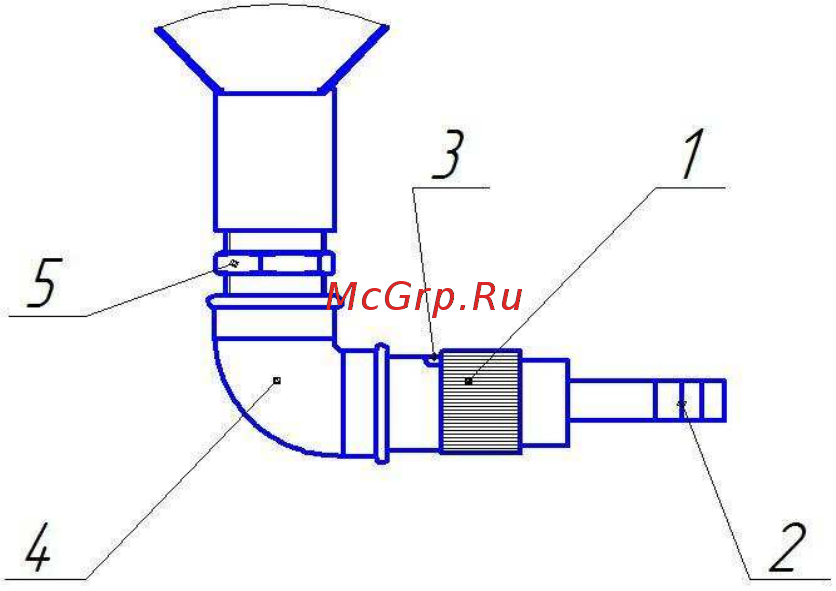

Рисунок 4

1 – резьбовая втулка регулировки

подачи абразивного материала

2 – штуцер для крепления абразив-

ного рукава

3 – окно подсоса воздуха

4 – угольник

5 – ниппель

6.4. Статическое разряжение камеры

После первоначальной регулировки в соответствии с разделом 4.5. стати-

ческое разряжение камеры редко требует повторной регулировки. Перво-

начальная регулировка обеспечивает приблизительно 50 - 75% статиче-

ского разряжения в корпусе камеры. Для регулировки открыть впускную

заслонку поз.17(рис.1) сильнее, чтобы уменьшить статическое разряже-

ние, или закрыть, чтобы увеличить разряжения. Перчатки можно исполь-

зовать как индикатор необходимого статистического разряжения кабины.

При включенном вытяжном вентиляторе перчатки должны быть надуты,
