CT 24-230E Техническое обслуживание
wc_tx000738ru.fm 33

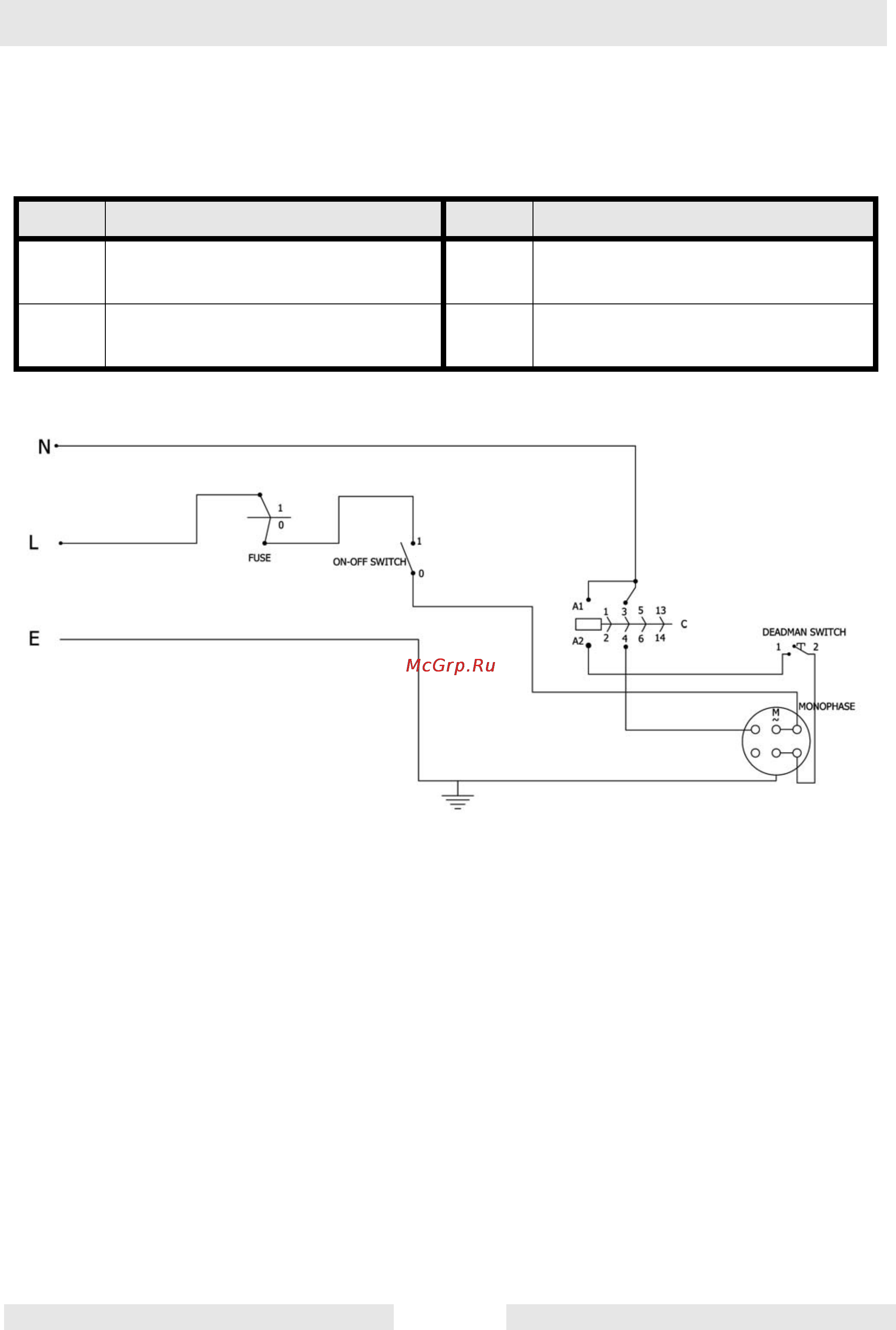

4.7 Электрическая схема
См. рис. wc_gr004490
Ссыл. Описание Ссыл. Описание
1. Однофазная вилка - розетка
16A, 3-штырьковая, 200-250В
3. Переключатель Вкл./Выкл., 10A
2. Предохранитель
16A, 230/400В, тип B
4. Замыкатель, 20A
wc_gr004490
