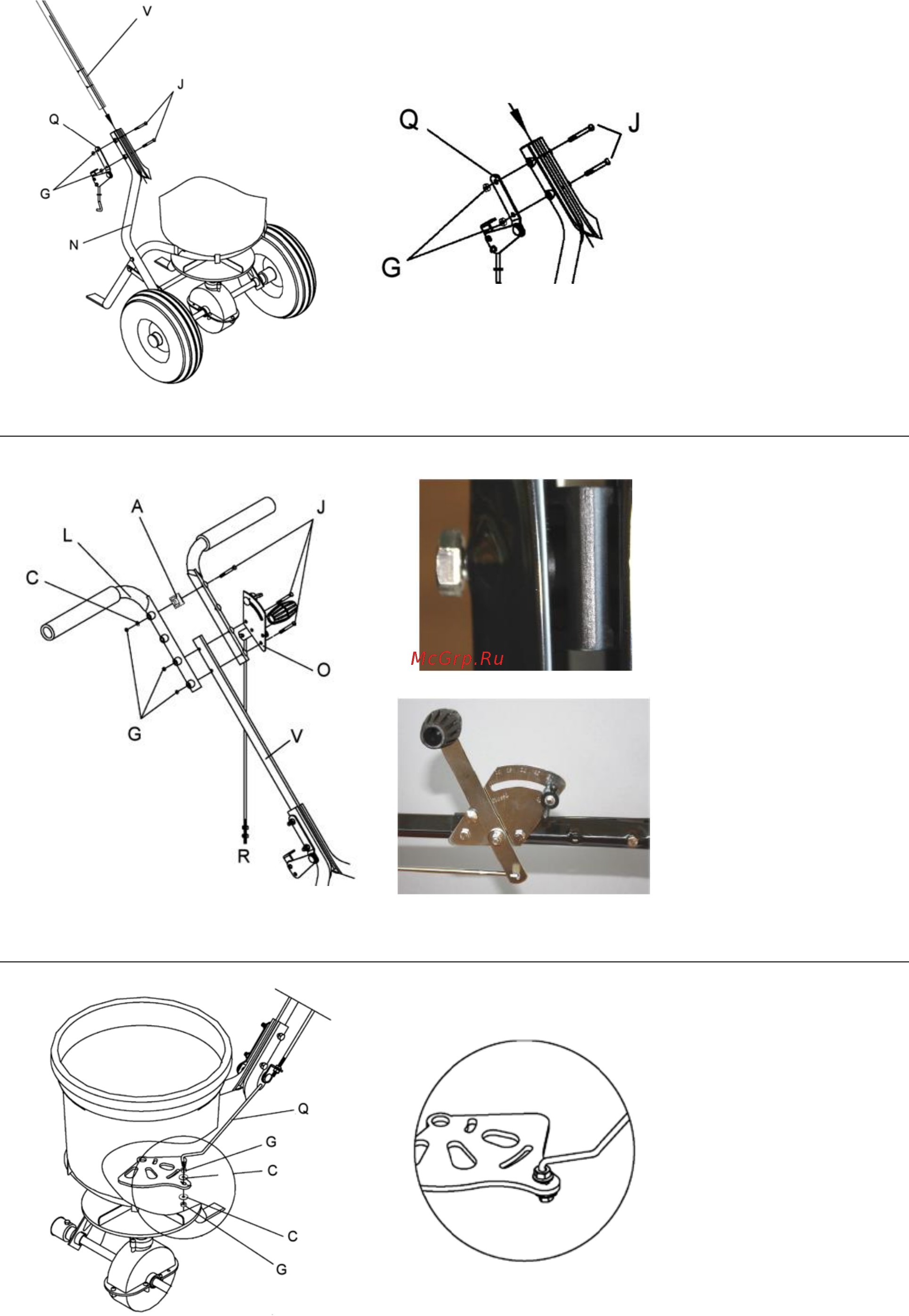

Fig. 8:

Monter under stangen

(V) mellem de 2 nedre

styrrør (N). Fig. 8a.

Placer forbindelses-

stangen (Q) på siden af

styrrørerne og spænde

det sammen med

boltene (J) og

møtrikkerne G)

Fig. 8a

Fig. 8b

Fig. 9:

Monter håndtag (L)

igennem afstandsholder

(A) med bolte (J) som

vist på Fig. 9a

Monter justeringspladen

(O) igennem stang (V)

med bolt (J) på

håndtagets venstre side

med styrpind opad som

vist på Fig. 9b.

Vær opmærksom på at

der findes 3 højde

positioner. Hvis der

vælges den højeste

position, skal afstands-

holderen (A) anvendes.

Fig. 9a

Fig. 9b

Fig. 10:

Monter forbindelses-

stangen (Q) i pladen

under beholderen med

skiver (C) og møtrikker

(G) som vist i Fig. 10.

Fig. 10

Fig. 10a
