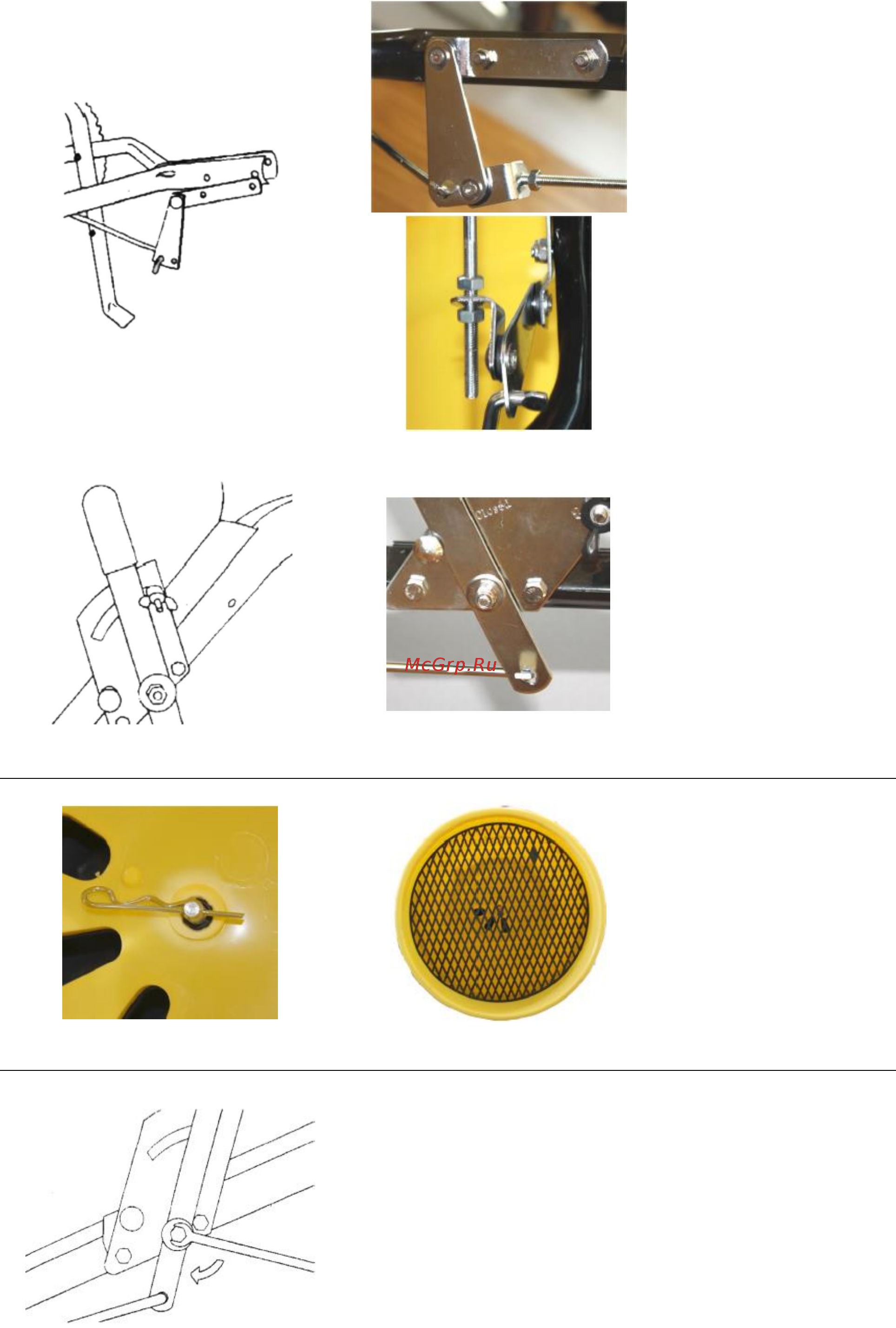

Fig. 11:

Monter forbindelses-

stangen (Q) igennem

stang (V) med bolt (J)

på håndtagets venstre

side med skydedelen

nedad som vist på Fig.

11a.

Træk håndtaget på

justeringspladen (O)

helt tilbage. Juster

forbindelsesstang (Q)

og kontrolstang (R) så

pladen under

beholderen er lukket

Stram med møtrikkerne

som vist på Fig. 11b.

Fig. 11

Fig. 11a / Fig. 11b

Fig. 12:

Drej for at låse

kontrolstangen (Del R) i

justeringspladen (Del

O) som vist på Fig.12a

Fig. 12

Fig. 12a

Fig. 13:

Monter hårnålesplitten

(Del H) på akslen

indvendig i beholderen

og anbring risten (Del

Y) som vist på Fig.13a

Fig. 13

Fig. 13a

Fig. 14:

Trykket på

justeringshåndtaget kan

justeres på møtrikken

på siden af beslaget,

som vist på Fig.14

Fig. 14
