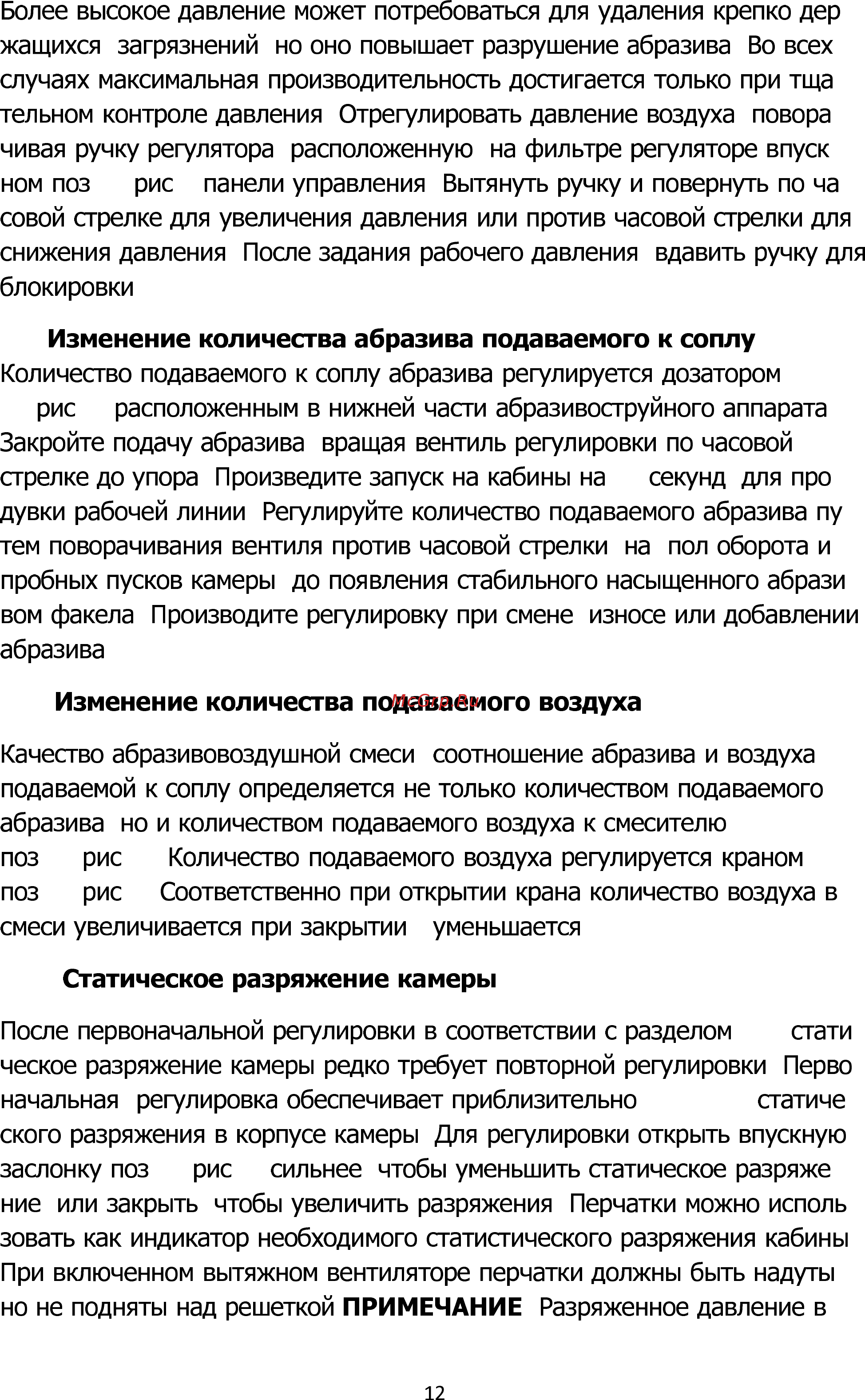

Более высокое давление может потребоваться для удаления крепко дер жащихся загрязнений но оно повышает разрушение абразива Во всех случаях максимальная производительность достигается только при тща тельном контроле давления Отрегулировать давление воздуха повора чивая ручку регулятора расположенную на фильтре регуляторе впуск ном поз 28 рис 1 панели управления Вытянуть ручку и повернуть по ча совой стрелке для увеличения давления или против часовой стрелки для снижения давления После задания рабочего давления вдавить ручку для блокировки 6 2 Изменение количества абразива подаваемого к соплу Количество подаваемого к соплу абразива регулируется дозатором 23 рис 1 расположенным в нижней части абразивоструйного аппарата Закройте подачу абразива вращая вентиль регулировки по часовой стрелке до упора Произведите запуск на кабины на 30 секунд для про дувки рабочей линии Регулируйте количество подаваемого абразива пу тем поворачивания вентиля против часовой стрелки на пол оборота и пробных пусков камеры до появления стабильного насыщенного абрази вом факела Производите регулировку при смене износе или добавлении абразива 6 3 Изменение количества подаваемого воздуха Качество абразивовоздушной смеси соотношение абразива и воздуха подаваемой к соплу определяется не только количеством подаваемого абразива но и количеством подаваемого воздуха к смесителю поз 31 рис 1 Количество подаваемого воздуха регулируется краном поз 32 рис1 Соответственно при открытии крана количество воздуха в смеси увеличивается при закрытии уменьшается 6 4 Статическое разряжение камеры После первоначальной регулировки в соответствии с разделом 4 5 стати ческое разряжение камеры редко требует повторной регулировки Перво начальная регулировка обеспечивает приблизительно 50 75 статиче ского разряжения в корпусе камеры Для регулировки открыть впускную заслонку поз 30 рис 1 сильнее чтобы уменьшить статическое разряже ние или закрыть чтобы увеличить разряжения Перчатки можно исполь зовать как индикатор необходимого статистического разряжения кабины При включенном вытяжном вентиляторе перчатки должны быть надуты но не подняты над решеткой ПРИМЕЧАНИЕ Разряженное давление в 12
