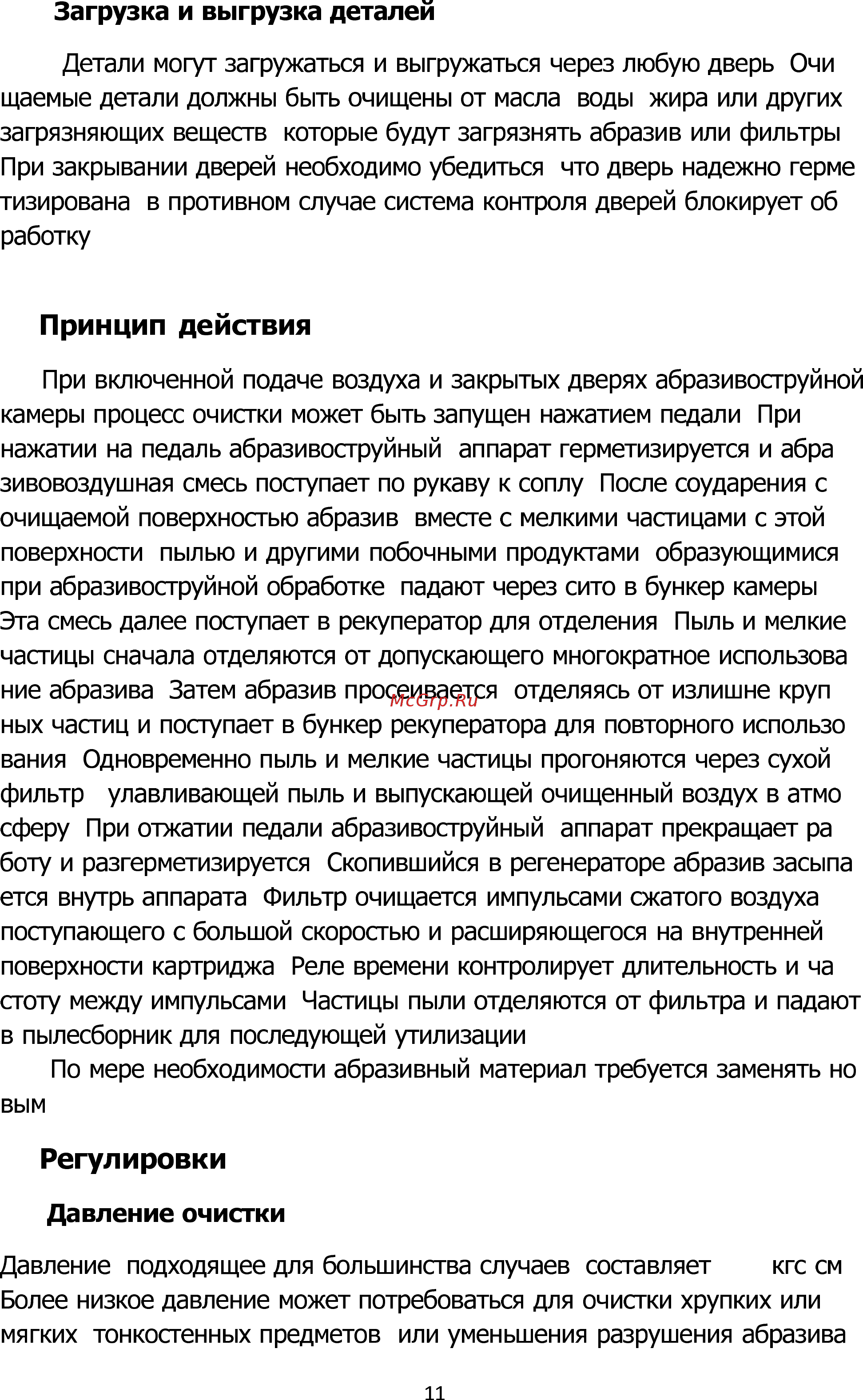

4 9 Загрузка и выгрузка деталей 4 9 1 Детали могут загружаться и выгружаться через любую дверь Очи щаемые детали должны быть очищены от масла воды жира или других загрязняющих веществ которые будут загрязнять абразив или фильтры При закрывании дверей необходимо убедиться что дверь надежно герме тизирована в противном случае система контроля дверей блокирует об работку 5 Принцип действия 5 1 При включенной подаче воздуха и закрытых дверях абразивоструйной камеры процесс очистки может быть запущен нажатием педали При нажатии на педаль абразивоструйный аппарат герметизируется и абра зивовоздушная смесь поступает по рукаву к соплу После соударения с очищаемой поверхностью абразив вместе с мелкими частицами с этой поверхности пылью и другими побочными продуктами образующимися при абразивоструйной обработке падают через сито в бункер камеры Эта смесь далее поступает в рекуператор для отделения Пыль и мелкие частицы сначала отделяются от допускающего многократное использова ние абразива Затем абразив просеивается отделяясь от излишне круп ных частиц и поступает в бункер рекуператора для повторного использо вания Одновременно пыль и мелкие частицы прогоняются через сухой фильтр улавливающей пыль и выпускающей очищенный воздух в атмо сферу При отжатии педали абразивоструйный аппарат прекращает ра боту и разгерметизируется Скопившийся в регенераторе абразив засыпа ется внутрь аппарата Фильтр очищается импульсами сжатого воздуха поступающего с большой скоростью и расширяющегося на внутренней поверхности картриджа Реле времени контролирует длительность и ча стоту между импульсами Частицы пыли отделяются от фильтра и падают в пылесборник для последующей утилизации 5 2 По мере необходимости абразивный материал требуется заменять но вым 6 Регулировки 6 1 Давление очистки Давление подходящее для большинства случаев составляет 5 7 кгс см Более низкое давление может потребоваться для очистки хрупких или мягких тонкостенных предметов или уменьшения разрушения абразива 11
