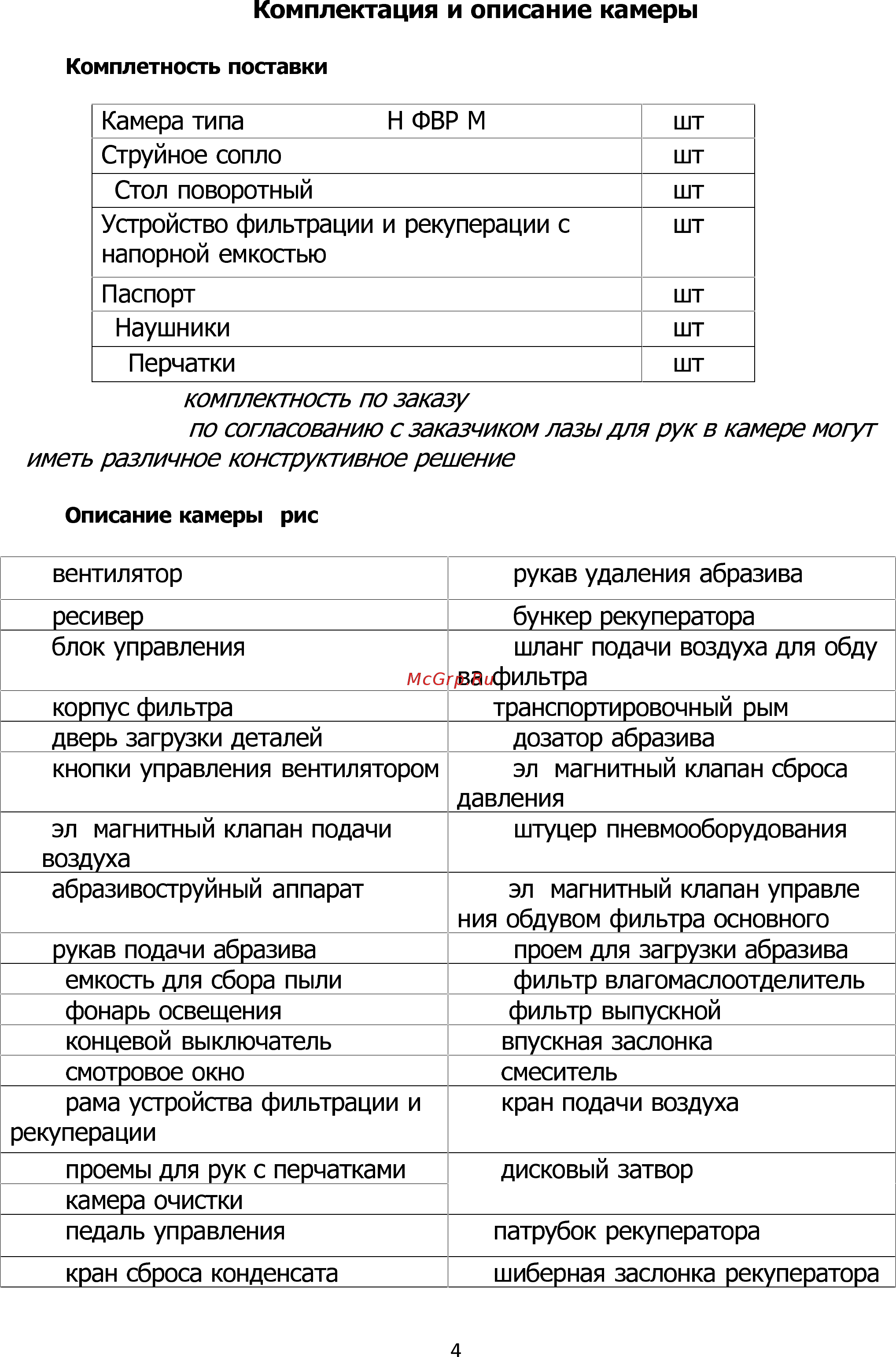

3 Комплектация и описание камеры 3 1 Комплетность поставки Камера типа 115 135 Н ФВР М Струйное сопло 1 шт 1 шт Стол поворотный Устройство фильтрации и рекуперации с напорной емкостью 1 шт 1 шт Паспорт Наушники 1 шт 1 шт Перчатки 1 шт комплектность по заказу по согласованию с заказчиком лазы для рук в камере могут иметь различное конструктивное решение 3 2 Описание камеры рис 1 1 вентилятор 19 рукав удаления абразива 2 ресивер 3 блок управления 20 бункер рекуператора 21 шланг подачи воздуха для обду ва фильтра 22 транспортировочный рым 23 дозатор абразива 24 эл магнитный клапан сброса давления 25 штуцер пневмооборудования 4 корпус фильтра 5 дверь загрузки деталей 6 кнопки управления вентилятором 7 эл магнитный клапан подачи воздуха 8 абразивоструйный аппарат 9 рукав подачи абразива 10 емкость для сбора пыли И фонарь освещения 12 концевой выключатель 13 смотровое окно 14 рама устройства фильтрации и рекуперации 26 эл магнитный клапан управле ния обдувом фильтра основного 27 проем для загрузки абразива 28 фильтр влагомаслоотделитель 29 фильтр выпускной 30 впускная заслонка 31 смеситель 32 кран подачи воздуха 15 проемы для рук с перчатками 16 камера очистки 17 педаль управления 33 дисковый затвор 18 кран сброса конденсата 35 шиберная заслонка рекуператора 34 патрубок рекуператора 4
