вместе с дюбелем, передавая ему свою кинетическую энергию, достаточную для пробития
скрепляемых материалов. Регулирование мощности воздействия на дюбель
осуществляется путём подбора патрона с соответствующим уровнем мощности.
Конструкция пистолета имеет защиту от случайного выстрела и обеспечивает:
- невозможность производства выстрела:
а) при неполностью закрытом пистолете (недовёрнутой муфте 3 в соответствии с рис.2);
б) при полностью закрытом пистолете без прижатия к поверхности пристрелки;
в) при неполностью прижатом пистолете направителем к поверхности пристрелки;
г) при падении пистолета с высоты 1,5 м;
- прочность поршня и деталей пистолета при простреле строительной конструкции;
- защиту рабочего, использующего по назначению пистолет, от возможного рикошета
дюбеля и поражения разлетающимися частицами материала пристреливаемой детали и
строительной конструкции.
1.2 Описание и работа составных частей
1.2.1 Каталог деталей пистолета

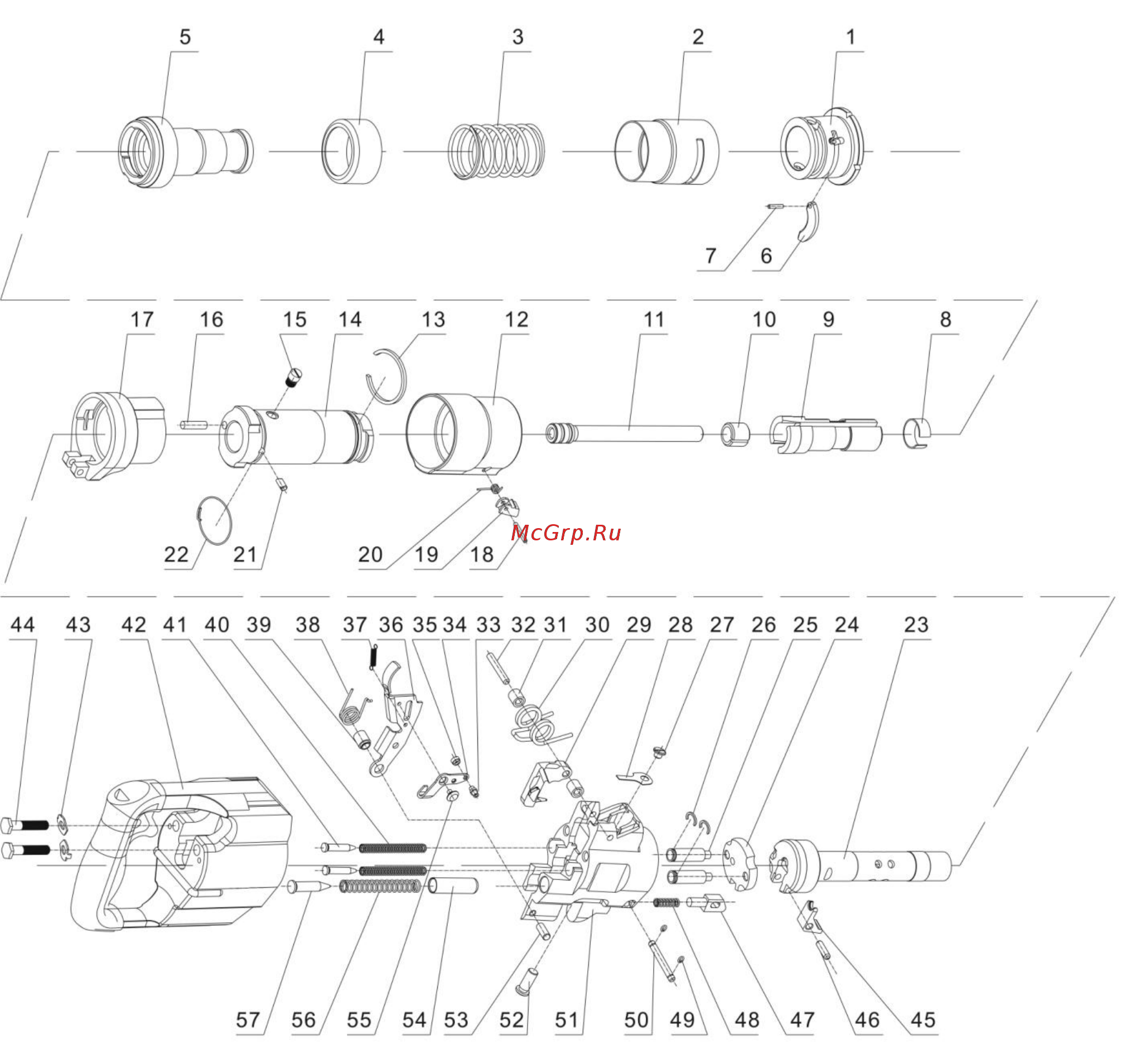

Рисунок 1 – Каталог деталей пистолета
Содержание
- Пистолет монтажный 1
- Поршневой 1
- Руководство по эксплуатации 1
- Содержание 2
- Коробка с рукояткой 2 ствол 3 муфта 4 поршень 5 амортизатор 6 направитель 7 прижим 8 наконечник приобретается отдельно 6
- Описание составных частей основные составные части пистолета представлены на рис 6
- Пистолет состоит из следующих деталей представленных на рис 6
- Рисунок 2 основные составные части пистолета 6
