Пистолет состоит из следующих деталей, представленных на рис.1:
№
Наименование
№
Наименование
№
1
Обойма
20
Пружина защелки
39
2
Фиксатор
21
Фиксатор ствола
40
3
Пружина обоймы
22
Пружина фиксатора ствола
41
4
Кожух
23
Ствол
42
5
Прижим
24
Остов затвора
43
6
Защелка
25
Втулка затвора
44
7
Ось защелки
26
Кольцо втулки
45
8
Стопор
27
Винт пружины отбоя
46
9
Направитель
28
Пружина отбоя
47
10
Амортизатор
29
Курок
48
11
Поршень
30
Пружина боевая
49
12
Кожух муфты
31
Ролик
50
13
Кольцо запорное
32
Ось курка
51
14
Муфта
33
Ось ролика взводителя
52
15
Винт муфты
34
Взводитель
53
16
Штифт ствола
35
Ролик взводителя
54
17
Серьга муфты
36
Рычаг спусковой
55
18
Ось защелки
37
Пружина взводителя
56
19
Защелка прижима
38
Пружина рычага
57
1.2.2 Описание составных частей

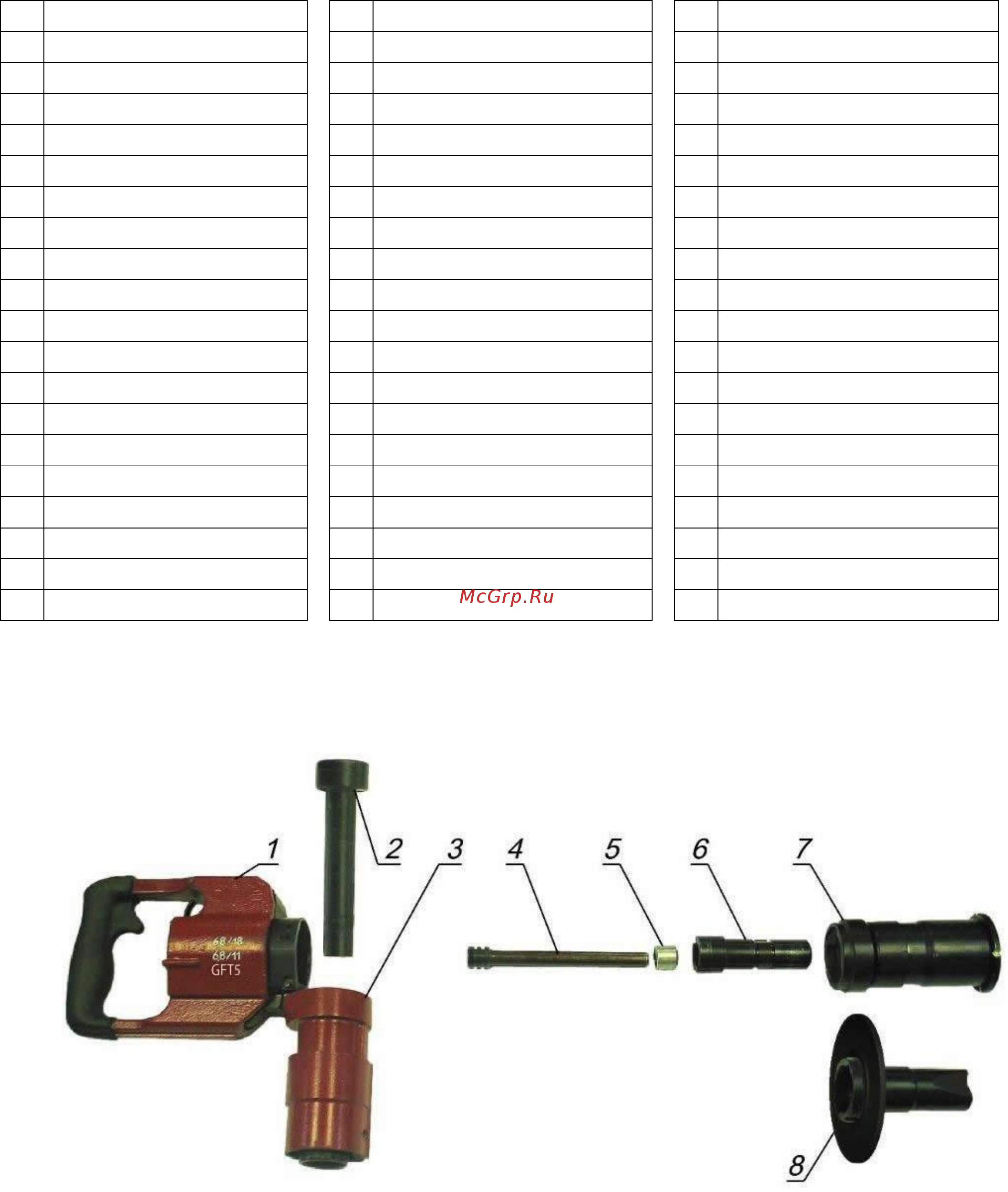

Основные составные части пистолета представлены на рис.2.
1 - коробка с рукояткой; 2 - ствол; 3 - муфта; 4 - поршень; 5 - амортизатор;
6 - направитель; 7 – прижим; 8 – наконечник (приобретается отдельно)
Рисунок 2 – Основные составные части пистолета
