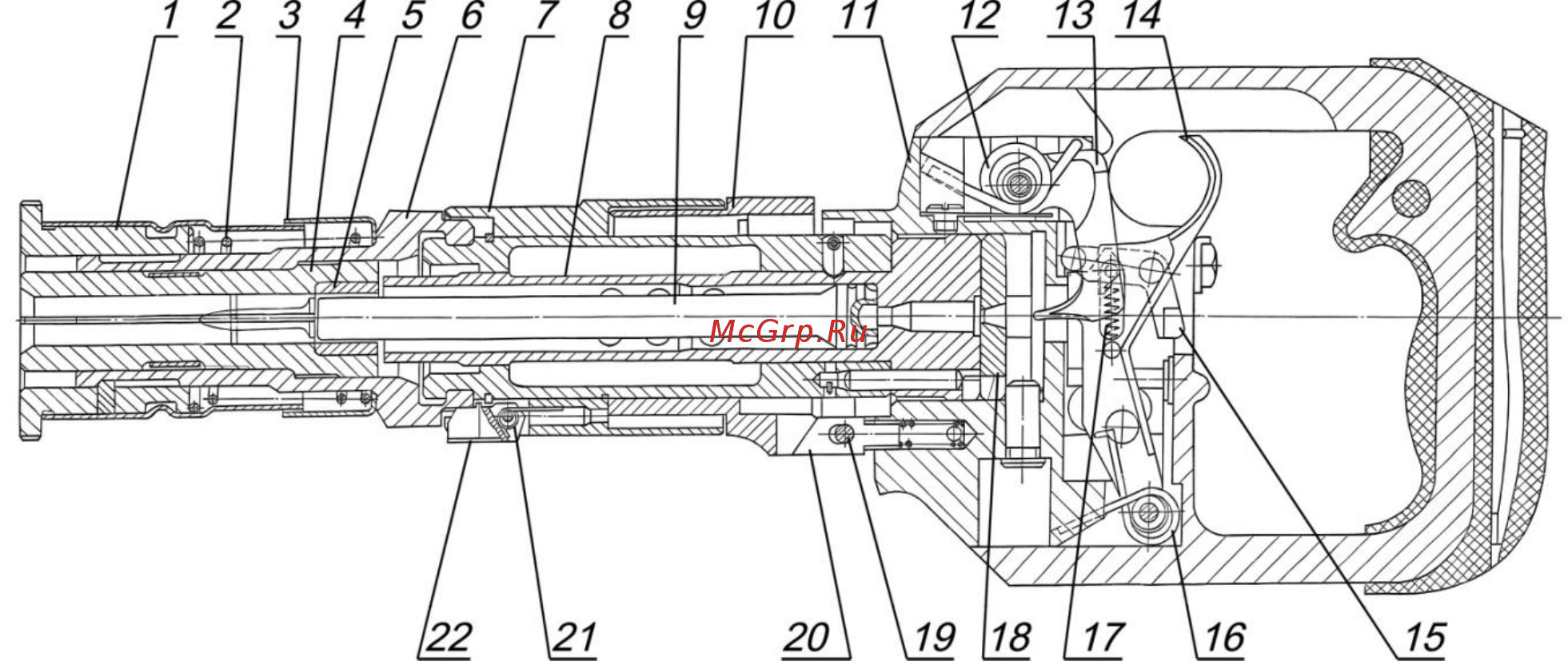

1.2.3 Взаимодействие составных частей и механизмов пистолета

1 - прижим; 2 - пружина обоймы; 3 - кожух; 4 - направитель; 5 - амортизатор; 6 - прижим;

7 - кожух муфты; 8 - ствол; 9 - поршень; 10 - серьга муфты; 11 - коробка; 12 - пружина

боевая; 13 - курок; 14 - рычаг спусковой; 15 - взводитель; 16 - пружина рычага; 17 -

пружина взводителя; 18 - затвор; 19 - ось коробки; 20 - упор; 21 - пружина защёлки;

22 - защёлка прижима

Рисунок 3 – Схема взаимодействия составных частей и механизмов пистолета

Перед началом работы необходимо подготовить пистолет к использованию по 2.2 и

зарядить по 2.2.1. После этого пистолет готов к работе.

Для приведения пистолета в действие, необходимо с силой прижать его торцом к

рабочей поверхности. В соответствии с рис.3 направитель 4 надавит на ствол 8 с затвором

18 и они остановятся, уперевшись в торец коробки 11 в крайнем заднем положении. Для

производства выстрела необходимо нажать на рычаг спусковой 14, который посредством

взводителя 15 с роликом будет поворачивать курок 13 вокруг оси и взводить пружину

боевую 12. При подходе рычага спускового в крайнее заднее положение происходит срыв

курка с взводителя, курок под действием боевой пружины нанесёт удар по патрону.

Произойдет выстрел. Пороховые газы воздействуют на поршень 9, который забьет

дюбель.

При отпускании рычага спускового составные части спускового механизма под

действием своих пружин вернутся в исходное положение.

Для производства следующего выстрела согласно 2.2.2 необходимо шомполом

дослать поршень до упора в торец ствола (в крайнее заднее положение) и перезарядить

пистолет.

2 Использование по назначению

2.1 Меры безопасности

При эксплуатации пистолета необходимо соблюдать следующие меры безопасности:

- ДОПУСКАТЬ К РАБОТЕ С ПИСТОЛЕТОМ ТОЛЬКО РАБОЧИХ, ПРОШЕДШИХ

СПЕЦИАЛЬНОЕ ОБУЧЕНИЕ И ИМЕЮЩИХ УДОСТОВЕРЕНИЕ УСТАНОВЛЕННОЙ

ФОРМЫ;
