Сем dt-6605 481653 Инструкция по эксплуатации онлайн [9/22] 206917

Содержание

• Измерение напряжения постоянного переменного тока 7
• Измерение низкого сопротивления и прозвонка цепи 7
• Измерение сопротивления изолинии 7
• Характеристики 7
• Вше 10
• Ешеши 10
• Рдтг 10
• Кнопки 11
• Dar стандарт 18
• Pi стандарт 18
• На дисплее появится символ pass испытание пройдено при pi dar 4 на дисплее появится символ еа1е неудачно полученный результат будет автоматически отображаться на дисплее около 10 секунд примечания справочная информапия 18
• Например если при считывании изоляционного материала класса в получаются значения 100 мом в 1 минуту по мом в 10 минут коэффициент поляризации будет равен 1 1 по мом 100 мом 1 1 поскольку изоляционный материал содержит слишком много воды или сильно загрязнён коэффициент поляризации ниже минимально допустимого значения требуется ремонт или замена запчастей 18
• Поиск неисправностей в двигателе и соответствующем оборудовании 18
• Происходит в соответствии со стандартом ieee 43 2000 при этом выполняется тестирование сопротивления изоляции dar или pi в целях выявления степени загрязнения или изоляционных свойств во влажной среде прибор нуждается в техническом обслуживании если показания не соответствуют минимально допустимому значению сопротивления 18
• Различные изоляционные материалы имеют различные температурные режимы и коэффициенты поляризации в следующей таблице представлены минимально допустимые значения коэффициента поляризации для разных уровней 18

Похожие устройства

• Сем fc-36 481868 Инструкция по эксплуатации
• Сем dt-3348 480403 Инструкция по эксплуатации
• Сем dt-9985 481127 Инструкция по эксплуатации
• Сем dt-362 482056 Инструкция по эксплуатации
• Сем dt-351 480441 Инструкция по эксплуатации
• Сем dt-625 481882 Инструкция по эксплуатации
• Сем dt-125g 480199 Инструкция по эксплуатации
• Сем dt-83 480632 Инструкция по эксплуатации
• Сем dt-8868h 480847 Инструкция по эксплуатации
• Сем dt-131 481721 Инструкция по эксплуатации
• Сем dt-172 480298 Инструкция по эксплуатации
• Сем dt-171 480274 Инструкция по эксплуатации
• Сем dt-8818h 481950 Инструкция по эксплуатации
• Сем bx-500 481288 Инструкция по эксплуатации
• Сем dt-9702 481363 Инструкция по эксплуатации
• Сем dt-337 481905 Инструкция по эксплуатации
• Сем dt-3361 481936 Инструкция по эксплуатации
• Сем dt-3347 481790 Инструкция по эксплуатации
• Сем dt-156 480267 Инструкция по эксплуатации
• Сем dt-9875 481714 Инструкция по эксплуатации

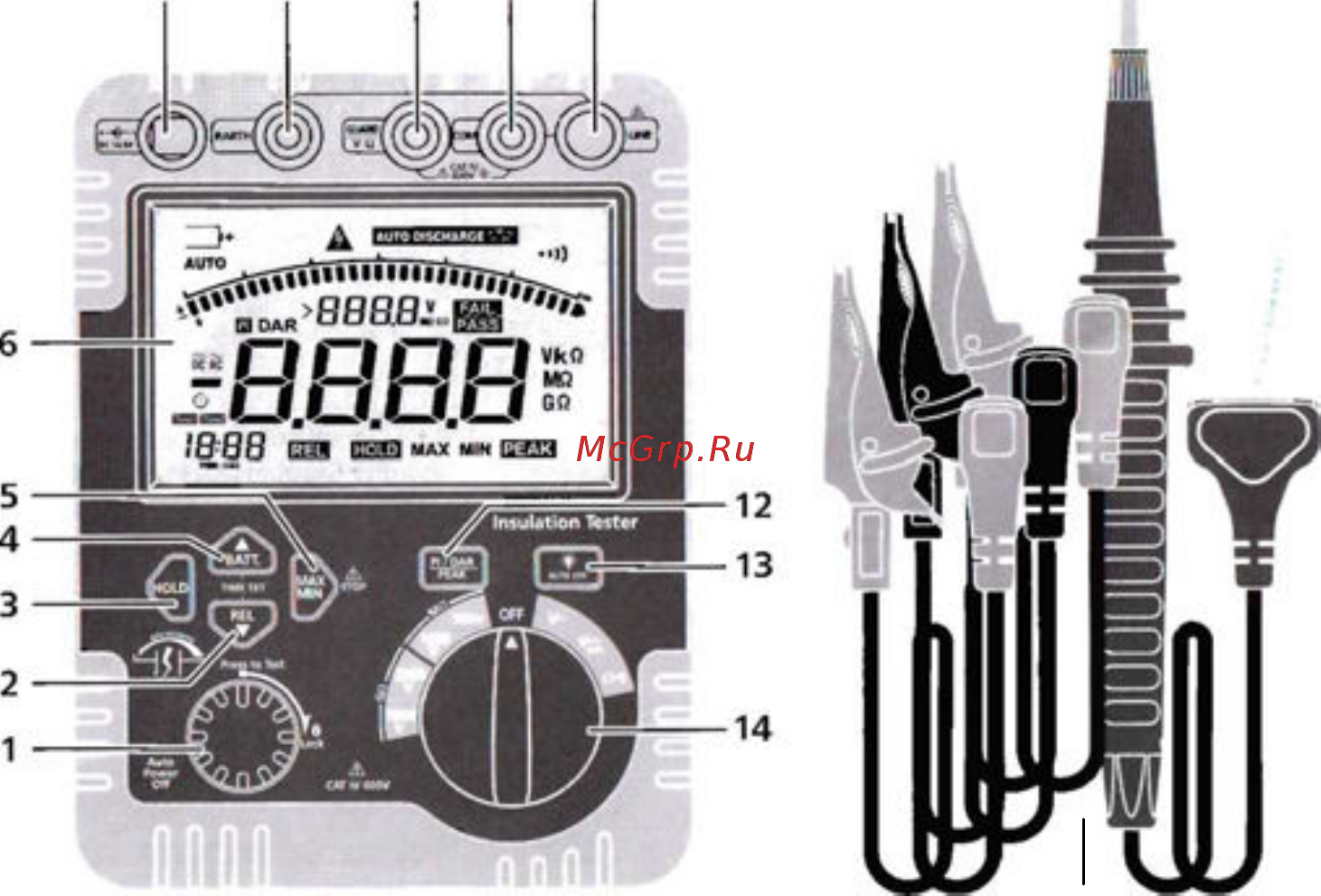

7 Наименование компонентов измерителя сопротивления изоляции 1 Кнопка тестирования сопротивления изоляции кнопка блокировки 2 Кнопка относительного времени и значения таймера перемещением вниз 3 Кнопка удержания данных на дисплее 4 Кнопка проверки напряжения внутренней батареи и значения таймера перемещением вверх 5 Кнопка МАКСИМУМА МИНИМУМА и аварийной остановки испытания сопротивления изоляции 6 ЖК дисплей 7 Входная клемма сетевого адаптера постоянного напряжения 13 5 В 8 Входная клемма для провода заземления при измерении сопротивления высокого уровня 9 Входная клемма для измерения напряжения сопротивления и входная клемма для защиты заземления 10 Входная клемма СОМ и высоковольтной линии экранирования 11 Выходная клемма для линии высокого напряжения от 500 до 5000 В 12 Кнопка измерения пикового напряжения коэффициента поляризации PI и коэффициента остаточной поляризации DAR кнопка сброса значения времени 13 Кнопка многоуровневой подсветки 14 Функциональный переключатель 15 Тестовые провода
