10
Включите прибор, установив функциональный переключатель (позиция 6 рис.5.2.3) на диапазон Vdc.
Подсоедините измерительные провода параллельно источнику напряжения/нагрузке.
Считайте результаты из мерения на дисплее
Измерение постоянного напряжения для модели 3361
Вставьте черный измерительный провод в гнездо COM (позиция 5 рис.5.2.3 ), а красный измерительный провод в гнездо
V (позиция 7 рис.5.2.3)
Включите прибор, установив функциональный переключ атель (позиция 6 рис.5.2.3) на диапазон Vac/dc.
Нажимайте кнопку MODE (позиция 4 рис.5.2.2) пока на дисплее не появится символ DC.
Подсоедините измерительные провода параллельно источнику напряжения/нагрузке.
Считайте результаты измерения на дисплее.
6.3 Режим звукового прозвона цепей
Звуковой прозвон цепей для модели 3360/61/63/66/67/68 представлен на рис.6.3.1
Вставьте черный измерительный провод в гнездо COM (позиция 5 рис.5.2.3 ), а красный измерительный провод в гнездо
V (позиция 7 рис.5.2.3)
Установите переключатель функций (позиций 6 рис.5.2.3) на деление•))) .
Нажимайте кнопку MODE пока на дисплее не появится индикатор •)))
Подсоедините измерительные провода к измеряемой цепи. Лучше отключить одну часть измеряемой цепи, для
исключения шунтирования сопротивления.
Считайте результаты измерения на дисплее
Если сопротивление < 100 при звуковой прозвонке, прозвучит звуковой сигнал.
6.4 Режим испытания p-n переходов
Испытание p-n переходов для модели 3360/61/63/66/67/68
Вставьте черный измерительный пр овод в гнездо COM (позиция 5 рис.5.2.3 ), а красный измерительный провод в гнездо
V (позиция 7 рис.5.2.3)
Установите переключатель функций (позиций 6 рис.5.2.3) на деление•))) .
Нажимайте кнопку MODE пока на дисплее не появится индикатор
Дотроньтесь измерительными проводами до измеряемого диода. Прямое напряжение будет от 0.4В до 0.7В. Обратное
напряжение – «OL».
На дисплее короткозамкнутых приборов отобразится около 0мВ, а на дисплее незамкнутых приборов отобразится значок
«OL» при обеих полярностях .
6.5 Режим измерения сопротивления
Внимание: Измеряемая цепь предварительно должна быть отключена от источника питания
Измерения сопротивления для модели 3360/61/63/66/67/68
Вставьте черный измерительный провод в гнездо COM (позиция 5 рис.5.2.3 ), а красный измерительный провод в гнездо
V (позиция 7 рис.5.2.3)
Установите переключатель функций (позиций 6 рис.5.2.3) на деление•))) .
Нажимайте кнопку MODE пока на дисплее не появится индикатор .
Подсоедините измерительные провода к измеряемой цепи. Л учше отключить одну часть измеряемой цепи, для
исключения шунтирования сопротивления.
Считайте результаты измерения на дисплее
6.6 Режим измерения емкости
Внимание: измеряемая цепь предварительно должна быть отключена от источника питания, а конденсатор разря жен.
Внимание: на передней панели модели 3360 символ емкости не установлен, поэтому при измерении емкости
установите переключатель функций (позиция 6 рис.5.2.3) на деление •))) .
Измерение емкости для модели 3361/63/67/60
Включите прибор, установив п ереключатель функций (позиция 6 рис.5.2.3) на деление •))) . CAP
Нажимайте кнопку MODE (позиция 4 рис.5.2.2) пока на дисплее не появится символ nF.

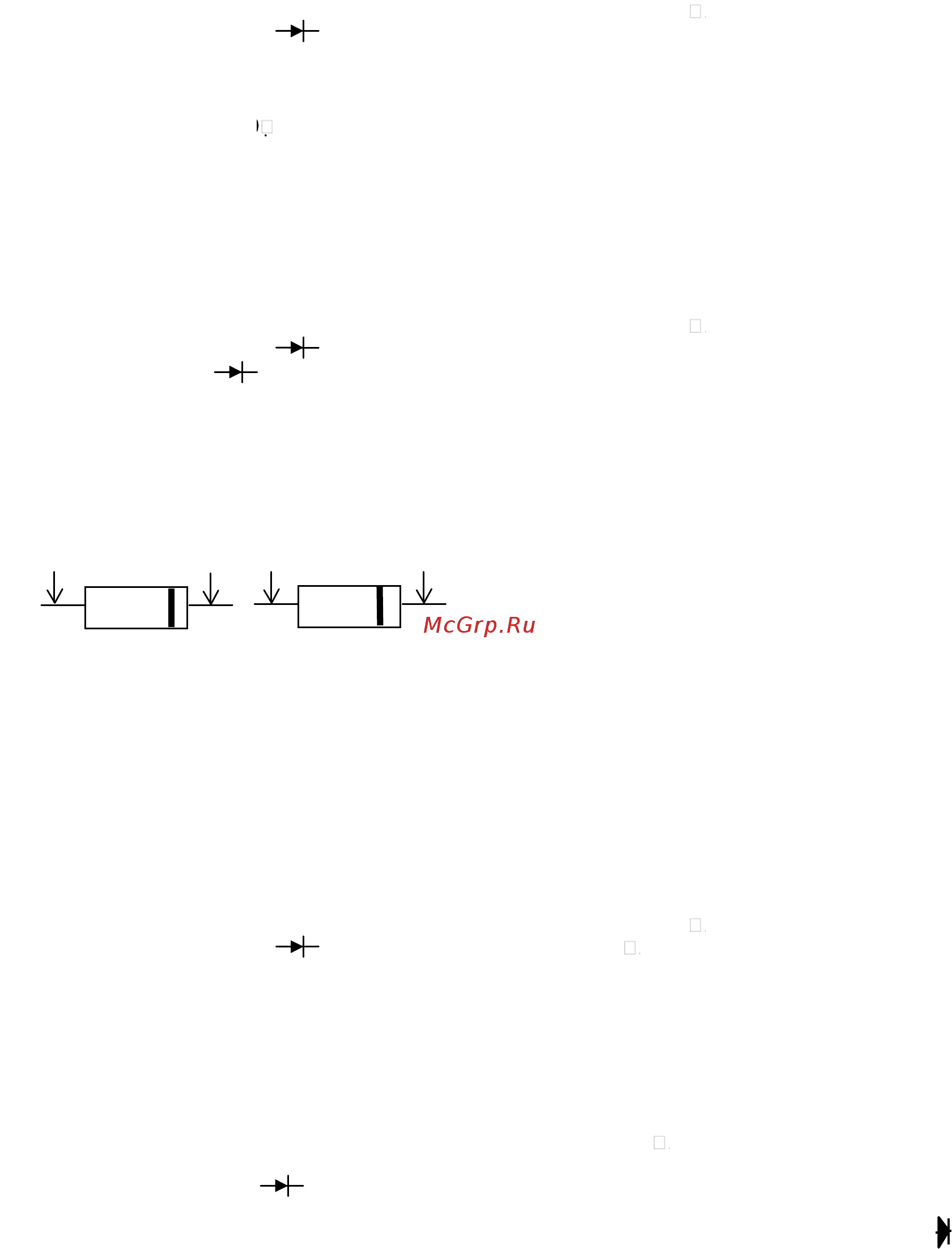

красный черный черный красный
щуп щуп щуп щуп
Тест на прямое Тест на обратное
напряжение напряжение
Рис.6.3.1
