Сем dt-902 480892 [4/7] Определение соединения электродвигателя

Содержание

• Вступление 2
• Символы 2
• Элементы указателя правильности чередования фаз и направления вращения электродвигателей 2
• Бесконтактное определения вращающегося поля 3
• Эксплуатация указателя чередования ваз и направления вращения электродвигателей 3
• Определение соединения электродвигателя 4
• Примечание 4
• Определение магнитного поля 5
• Примечание 5
• Указатель вращения вала электродвигателя и чередование фаз поставляется со следующими деталями 5
• Информация о безопасности 6
• Вес 130г 7
• Окружающая среда 7
• Размер 130ммх69ммх32мм 7
• Технические характеристики 7
• Тип защиты ip 40 7
• Характеристики безопасности 7

Похожие устройства

• Сем dt-901 480885 Инструкция по эксплуатации
• Сем dt-8890 481493 Инструкция по эксплуатации
• Сем dt-8820 480700 Инструкция по эксплуатации
• Сем dt-322 481707 Инструкция по эксплуатации
• Сем dt-133 481738 Инструкция по эксплуатации
• Сем dt-130 480250 Инструкция по эксплуатации
• Сем dt-8861 480809 Инструкция по эксплуатации
• Сем dt-8835 481554 Инструкция по эксплуатации
• Сем dt-8830 481561 Инструкция по эксплуатации
• Сем dt-61 480496 Инструкция по эксплуатации
• Сем dt-3340 480373 Инструкция по эксплуатации
• Сем at-9995e 481547 Инструкция по эксплуатации
• Сем ac-9 480014 Инструкция по эксплуатации
• Сем ac-8 481400 Инструкция по эксплуатации
• Сем at-8 481448 Инструкция по эксплуатации
• Сем 481264 Инструкция по эксплуатации
• Сем dt-3341 480380 Инструкция по эксплуатации
• Сем dt-3343 480397 Инструкция по эксплуатации
• Сем dt-3368 480434 Инструкция по эксплуатации
• Сем la-1010 481172 Инструкция по эксплуатации

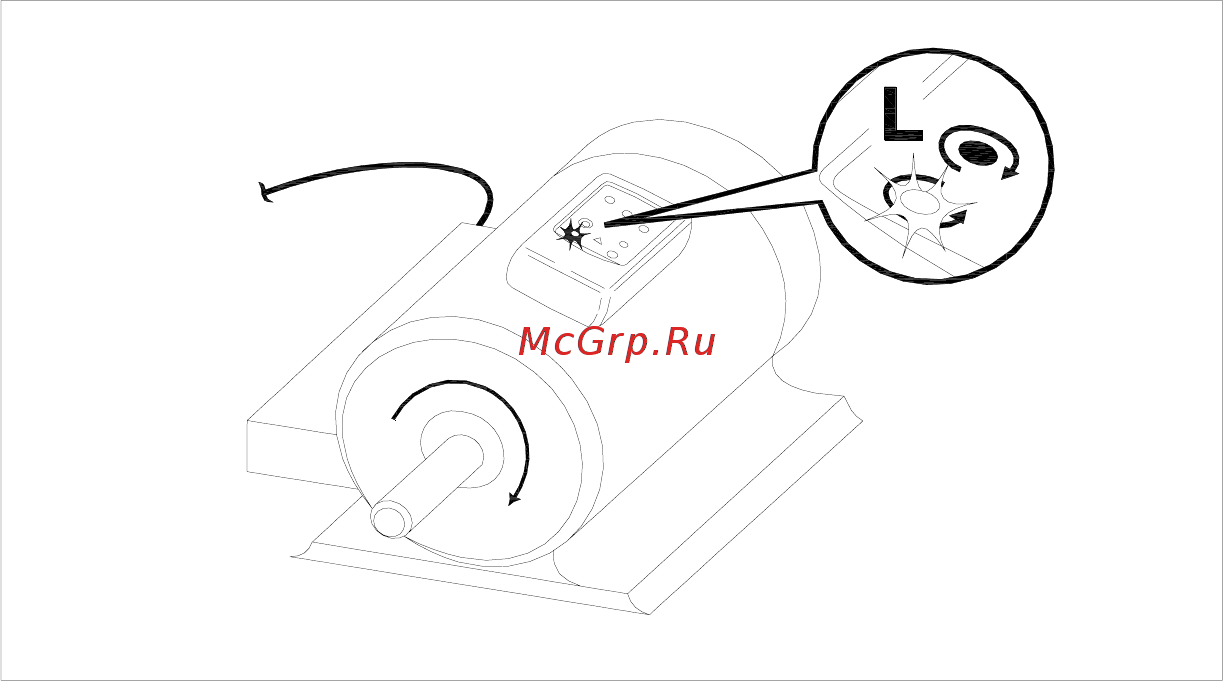

Примечание Указатель не будет работать с двигателями контролируемыми частотными преобразователями Нижняя часть указателя должна быть ориентирована на вал электродвигателя См Символы ориентации на Указатель вращения электродвигателя и чередования фаз Рис 3 Вращение электродвигателя Определение соединения электродвигателя 1 Подключите один конец испытательных проводов к указателю Убедитесь что провода Ы 12 и ЬЗ подключены к соответствующим входным разъемам 2 Подсоедините зажимы типа крокодил к другому концу испытательных проводов 3 Подсоедините зажимы типа крокодил к соединениям двигателя Ы к и 1_2 к V LЗкW 4 Нажмите кнопку ОЫ ОРР Зеленый индикатор ОЫ показывает что прибор готов к тестированию 5 Поверните вал электродвигателя на пол оборота вправо Примечание Нижняя часть указателя должна быть ориентирована на приводной вал См Символы ориентации на указателе вращения электродвигателя и чередования фаз Либо по либо против часовой стрелки указатель светится показывая тип направления имеющегося вращающегося поля
