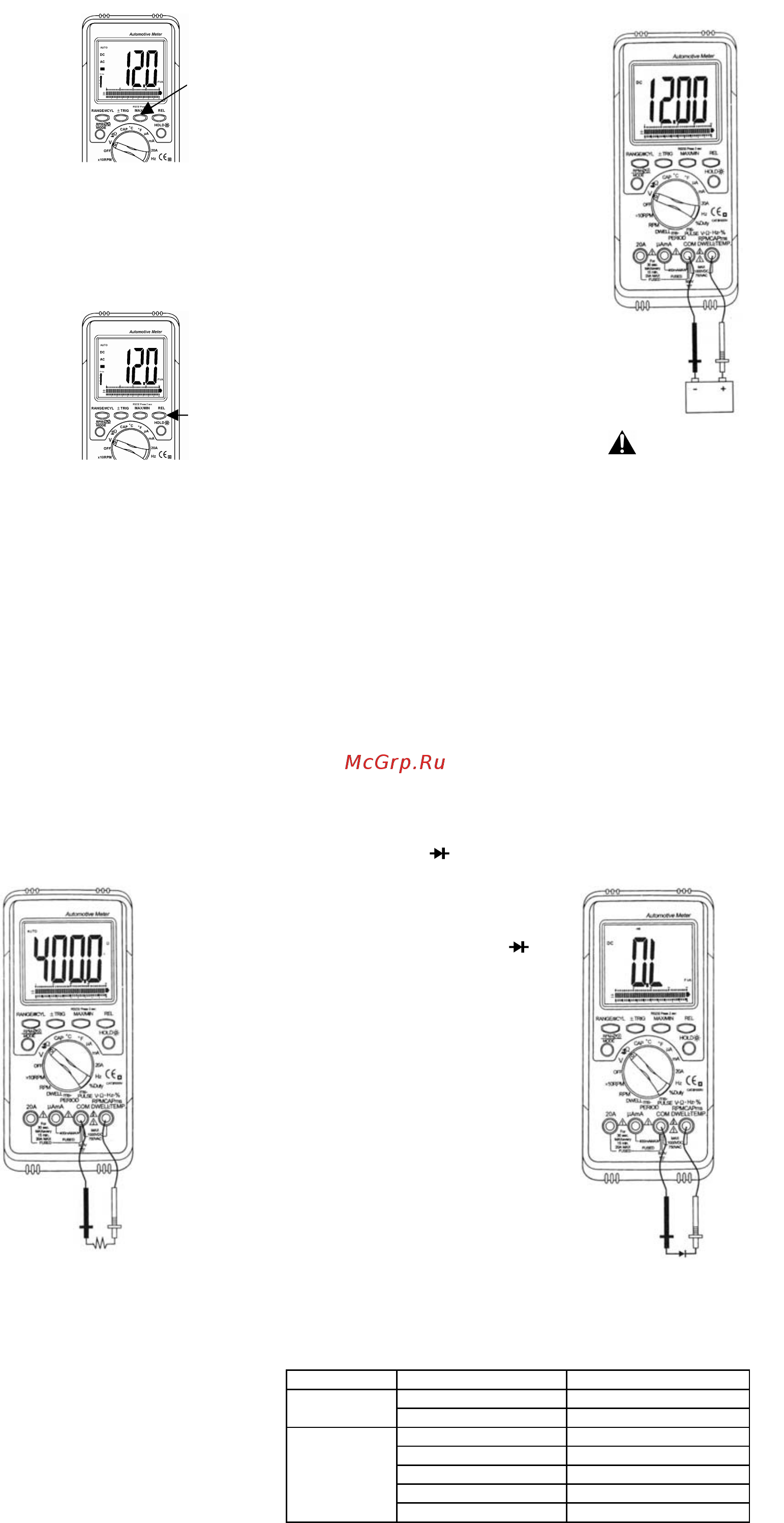

Функции измерения Кнопка MAX MIN RS232 Нажмите кнопку MAX MIN для включения режима регистрации максимального и минимального значений MAX MIN Функция MAX MIN доступна только при режиме ручного выбора диапазона Выберите диапазон перед включением функции MAX MIN так чтобы гарантировать что регистрируемые значения MAX MIN попадут в этот диапазон Нажмите эту кнопку для отображения максимального значения МАХ Нажмите эту кнопку еще раз для отображения минимального значения MIN Нажмите эту кнопку еще раз для отображения текущего измеренного значения Нажмите и удерживайте в течение 2 секунд эту кнопку для включения порта К5232 Кнопка РЕЕ Режим относительных измерений позволяет производить измерения относительно сохраненного в памяти опорного значения в качестве которого может быть сохранена величина напряжения тока и т д При этом показание мультиметра будет равно разности между фактически измеренным и опорным значением 1 Выполните измерение описанным далее в этом руководстве способом 2 Нажмите кнопку НЕЕ для сохранения в памяти результата измерения в качестве опорного значения на ЖК дисплее при этом появится индикатор РЕЕ 3 Мультиметр теперь будет отображать величину разности между фактически измеренным и сохраненным в памяти опорным значением 4 Нажмите кнопку РЕЕ для выхода из режима относительных измерений Напряжение V Мультиметр автоматически выбирает наилучший диапазон для отображения напряжения Нажатием кнопки MODE выберите режим измерения постоянного DC или переменного АС напряжения Вставьте штекер черного щупа в гнездо СОМ штекер красного щупа в гнездо V QRPM Коснитесь черным щупсм заземленного контакта или контакта с отрицательным потенциалом Коснитесь красным щупом контакта подключенного к источнику питания ВНИМАНИЕ При измерении напряжения щупы всегда подключаются параллельно исследуемой цепи красный щуп со стороны источника питания Разрешение и точность При выборе более низкого диапазона десятичная точка будет сдвигаться влево увеличивая разрешение и точность измерения OL на ЖКдисплее указывает что выбран слишком низкий диапазон Выберите следующий больший диапазон Псевдоаналоговая шкала Псевдоаналоговая шкала облегчает считывание показаний которые слишком быстро изменяются на цифровом индикаторе Она также полезна для качественной оценки сигнала ЛК ВНИМАНИЕ При измерении напряжения красный щуп подключается к входному гнезду мультиметра с маркировкой V Если для данного режима соединительный провод подключить к гнезду 20А или рАтА то возможно получение травмы или повреждение мультиметра 12 Сопротивление Q Проверка диодов М ВНИМАНИЕ Перед измерением выключите питание исследуемой схемы и разрядите все имеющиеся в ней конденсаторы Точность измерения не будет обеспечена при наличии даже незначительного напряжения Установите поворотный переключатель в положение функции измерения сопротивления О При необходимости более точного измерения с помощью кнопки RANGE выберите диапазон Вставьте штекер черного щупа в гнездо СОМ штекер красного щупа в гнездо V Q RPM Подключите щупы параллельно объекту измерения ВНИМАНИЕ Выключите питание исследуемой цепи Установите поворотный переключатель в положение функции проверки диодов М и выберите ее с помощью кнопки MODE Вставьте штекер черного щупа в гнездо СОМ штекер красного щупа в гнездо V Q RPM Прямое включение коснитесь наконечниксм черного щупа отрицательного вывода диода а наконечником красного щупа положительного вывода диода Обратное включение коснитесь наконечником черного щупа положительного вывода диода а наконечником красного щупа отрицательного вывода диода диод Замечание Показание для исправного диода будет низким при прямом включении и высоким при обратном включении Показание для неисправного диода будет одинаковым для обоих направлений и может находиться между 1 0 и 3 0 В Диод исправный неисправный 14 Прямое включение от 0 4 до 0 9 В OL OL от 1 0 до 3 0 В от 0 4 до 0 9 В OL 0 000 в 15 Обратное включение OL от 0 4 до 0 9 В от 1 0 до 3 0 В OL от 0 4 до 0 9 В OL 0 000 В
