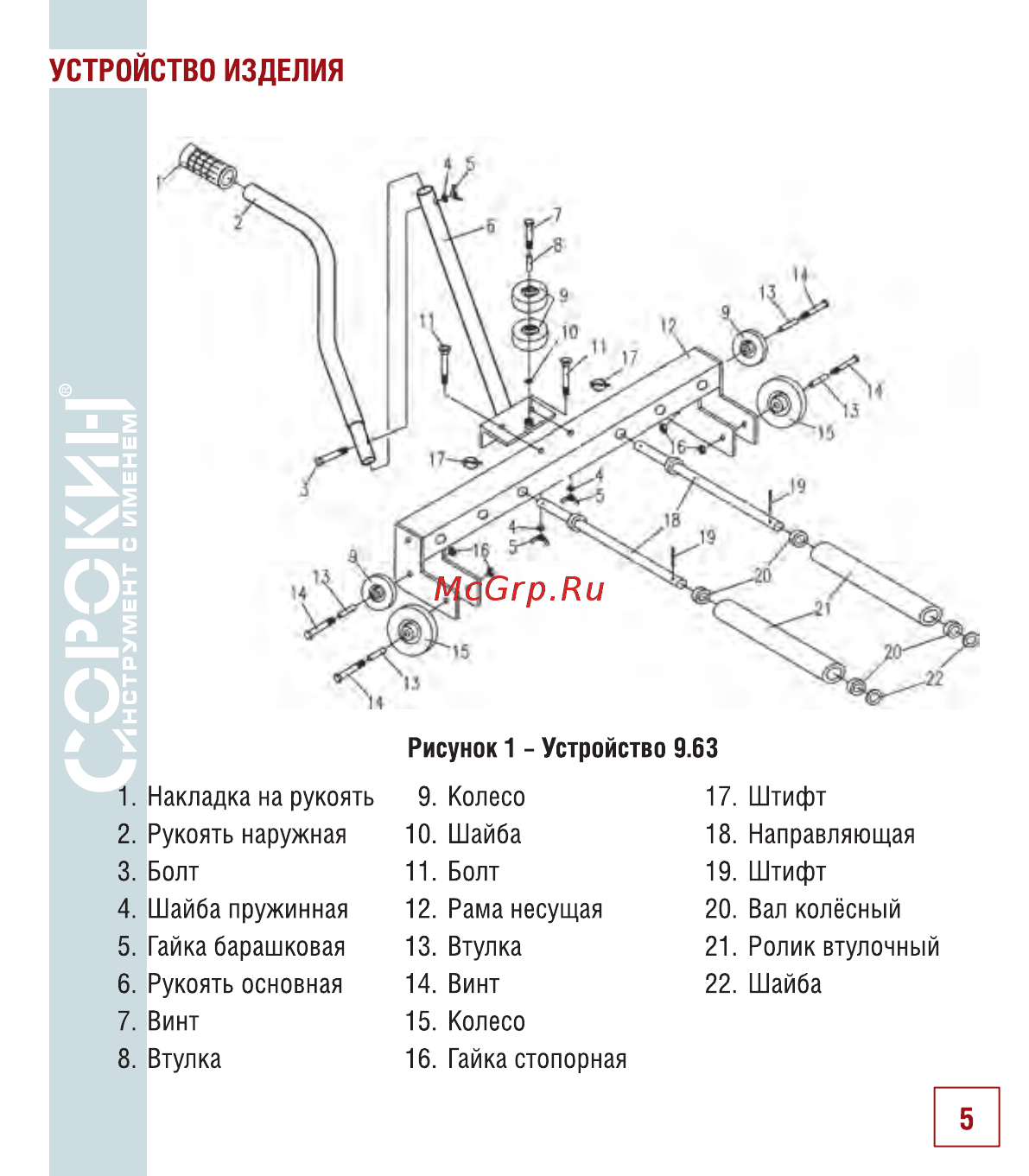

УСТРОЙСТВО ИЗДЕЛИЯ Рисунок 1 Устройство 9 63 1 Накладка на рукоять 9 Колесо 17 Штифт 2 Рукоять наружная 10 Шайба 3 Болт 11 Болт 18 Направляющая 19 Штифт 4 Шайба пружинная 12 Рама несущая 20 Вал колёсный 5 Гайка барашковая 13 Втулка 21 Ролик втулочный 6 Рукоять основная 14 Винт 22 Шайба 7 Винт 15 Колесо 8 Втулка 16 Гайка стопорная 5
