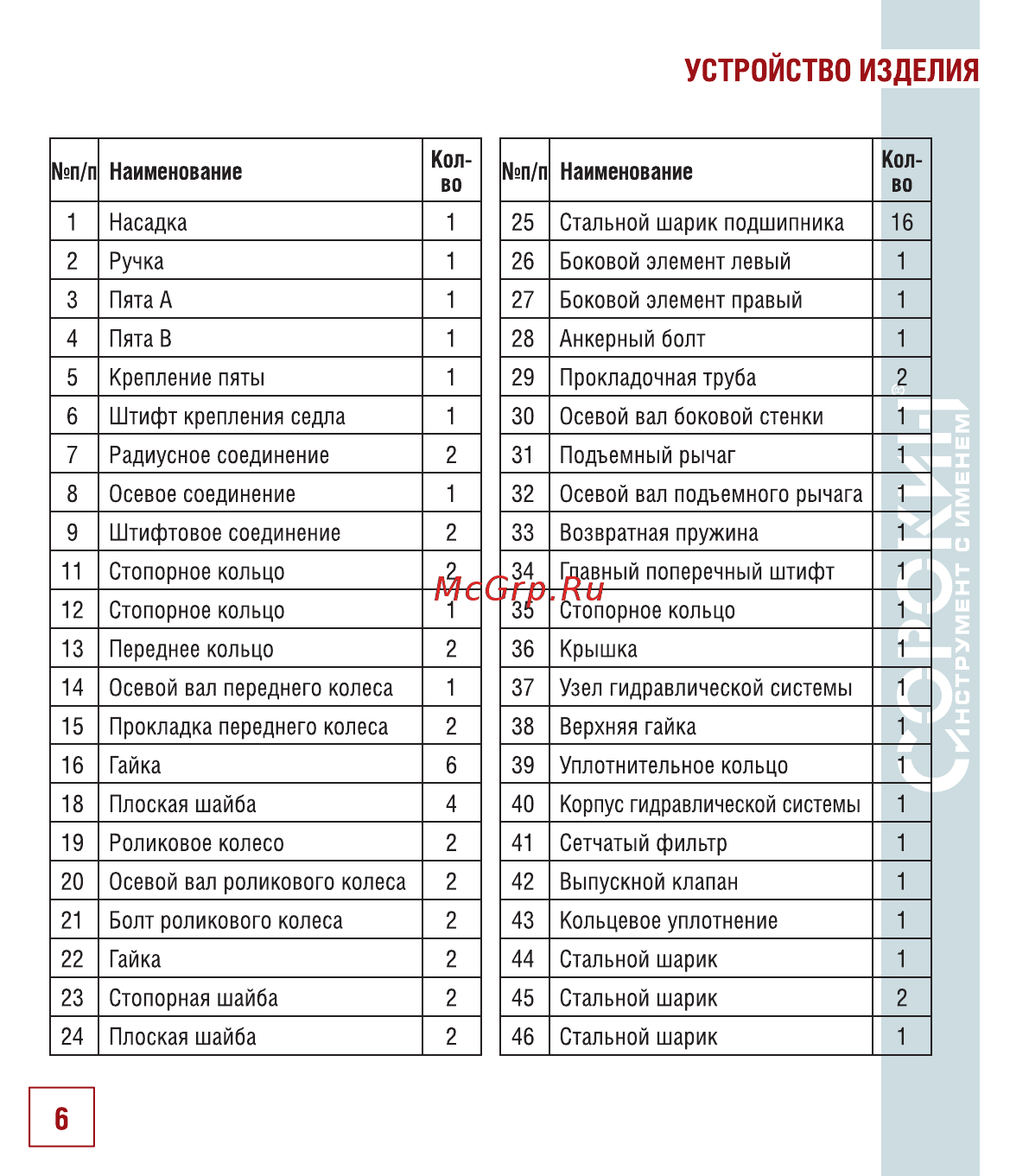

УСТРОЙСТВО ИЗДЕЛИЯ Илп п Наименование Колво Мап п Наименование Колво 1 Насадка 1 25 Стальной шарик подшипника 16 2 Ручка 1 26 Боковой элемент левый 1 3 Пята А 1 27 Боковой элемент правый 1 4 Пята В 1 28 Анкерный болт 1 5 Крепление пяты 1 29 Прокладочная труба 2 6 Штифт крепления седла 1 30 Осевой вал боковой стенки 1 7 Радиусное соединение 2 31 Подъемный рычаг 1 8 Осевое соединение 1 32 Осевой вал подъемного рычага 1 9 Штифтовое соединение 2 33 Возвратная пружина 1 11 Стопорное кольцо 2 34 Главный поперечный штифт 1 12 Стопорное кольцо 1 35 Стопорное кольцо 1 13 Переднее кольцо 2 36 Крышка 1 14 Осевой вал переднего колеса 1 37 Узел гидравлической системы 1 15 Прокладка переднего колеса 2 38 Верхняя гайка 1 16 Гайка 6 39 Уплотнительное кольцо 1 18 Плоская шайба 4 40 Корпус гидравлической системы 1 19 Роликовое колесо 2 41 Сетчатый фильтр 1 20 Осевой вал роликового колеса 2 42 Выпускной клапан 1 21 Болт роликового колеса 2 43 Кольцевое уплотнение 1 22 Гайка 2 44 Стальной шарик 1 23 Стопорная шайба 2 45 Стальной шарик 2 24 Плоская шайба 2 46 Стальной шарик 1 6
