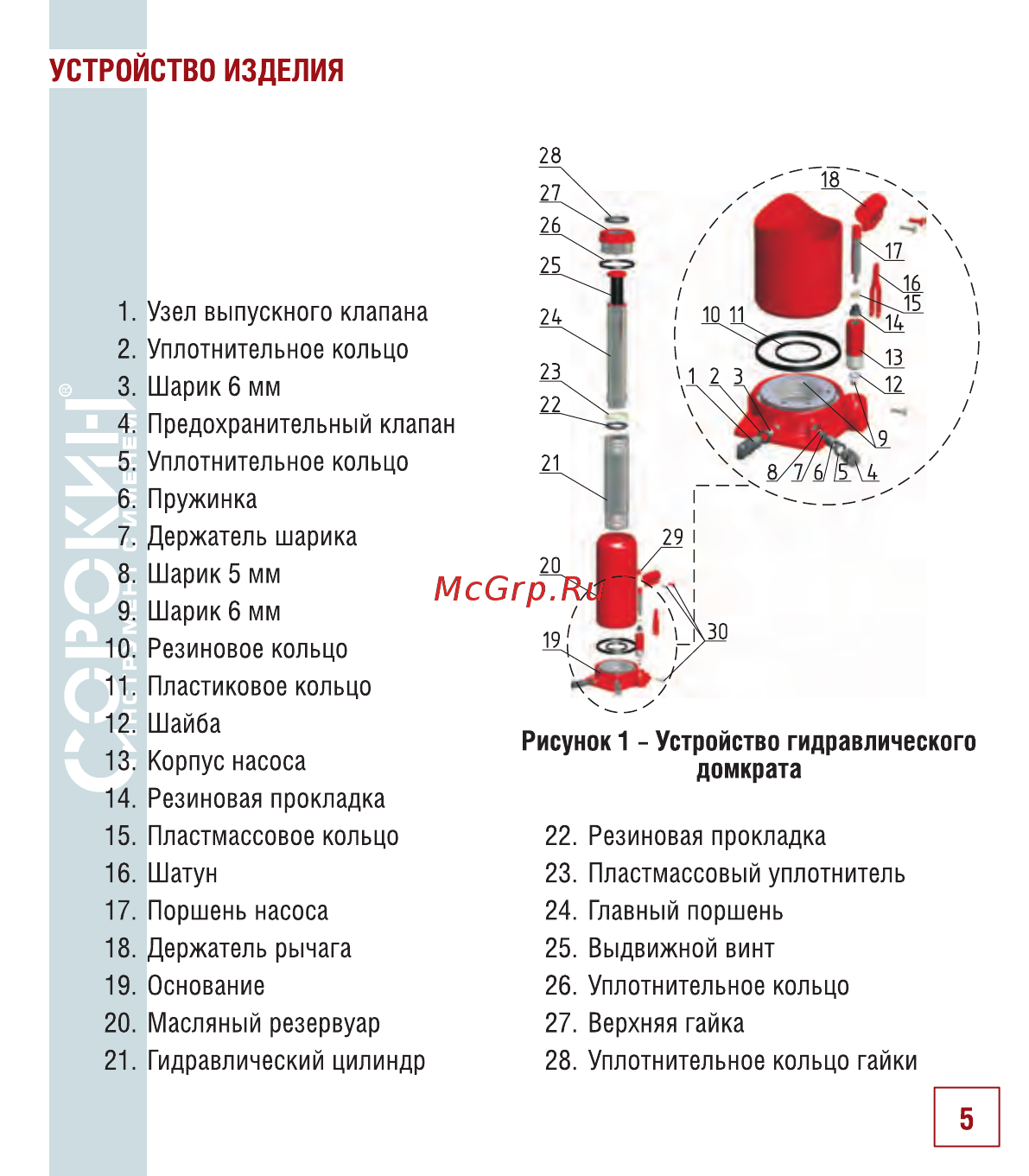

УСТРОЙСТВО ИЗДЕЛИЯ 28 1 Узел выпускного клапана 2 Уплотнительное кольцо 3 Шарик 6 мм 4 Предохранительный клапан 5 Уплотнительное кольцо 6 Пружинка 7 Держатель шарика 8 Шарик 5 мм 9 Шарик 6 мм 10 Резиновое кольцо 11 Пластиковое кольцо 12 Шайба 13 Корпус насоса Рисунок 1 Устройство гидравлического домкрата 14 Резиновая прокладка 15 Пластмассовое кольцо 22 Резиновая прокладка 16 Шатун 23 Пластмассовый уплотнитель 17 Поршень насоса 24 Главный поршень 18 Держатель рычага 25 Выдвижной винт 19 Основание 26 Уплотнительное кольцо 20 Масляный резервуар 27 Верхняя гайка 21 Гидравлический цилиндр 28 Уплотнительное кольцо гайки 5
