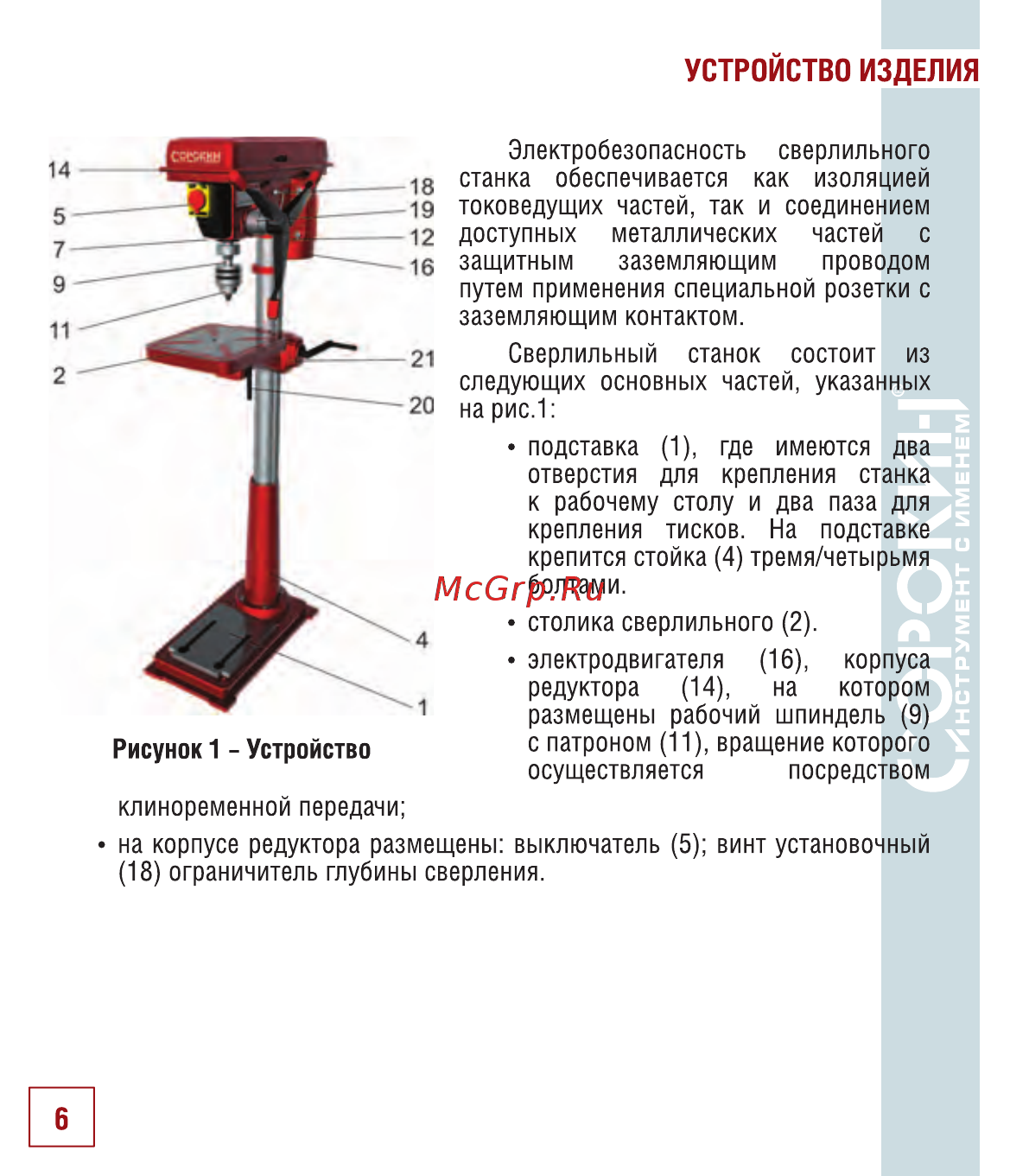

УСТРОЙСТВО ИЗДЕЛИЯ Электробезопасность сверлильного станка обеспечивается как изоляцией токоведущих частей так и соединением доступных металлических частей с защитным заземляющим проводом путем применения специальной розетки с заземляющим контактом Сверлильный станок состоит из следующих основных частей указанных на рис 1 подставка 1 где имеются два отверстия для крепления станка к рабочему столу и два паза для крепления тисков На подставке крепится стойка 4 тремя четырьмя болтами столика сверлильного 2 Рисунок 1 Устройство электродвигателя 16 корпуса редуктора 14 на котором размещены рабочий шпиндель 9 с патроном 11 вращение которого осуществляется посредством клиноременной передачи на корпусе редуктора размещены выключатель 5 винт установочный 18 ограничитель глубины сверления 6
