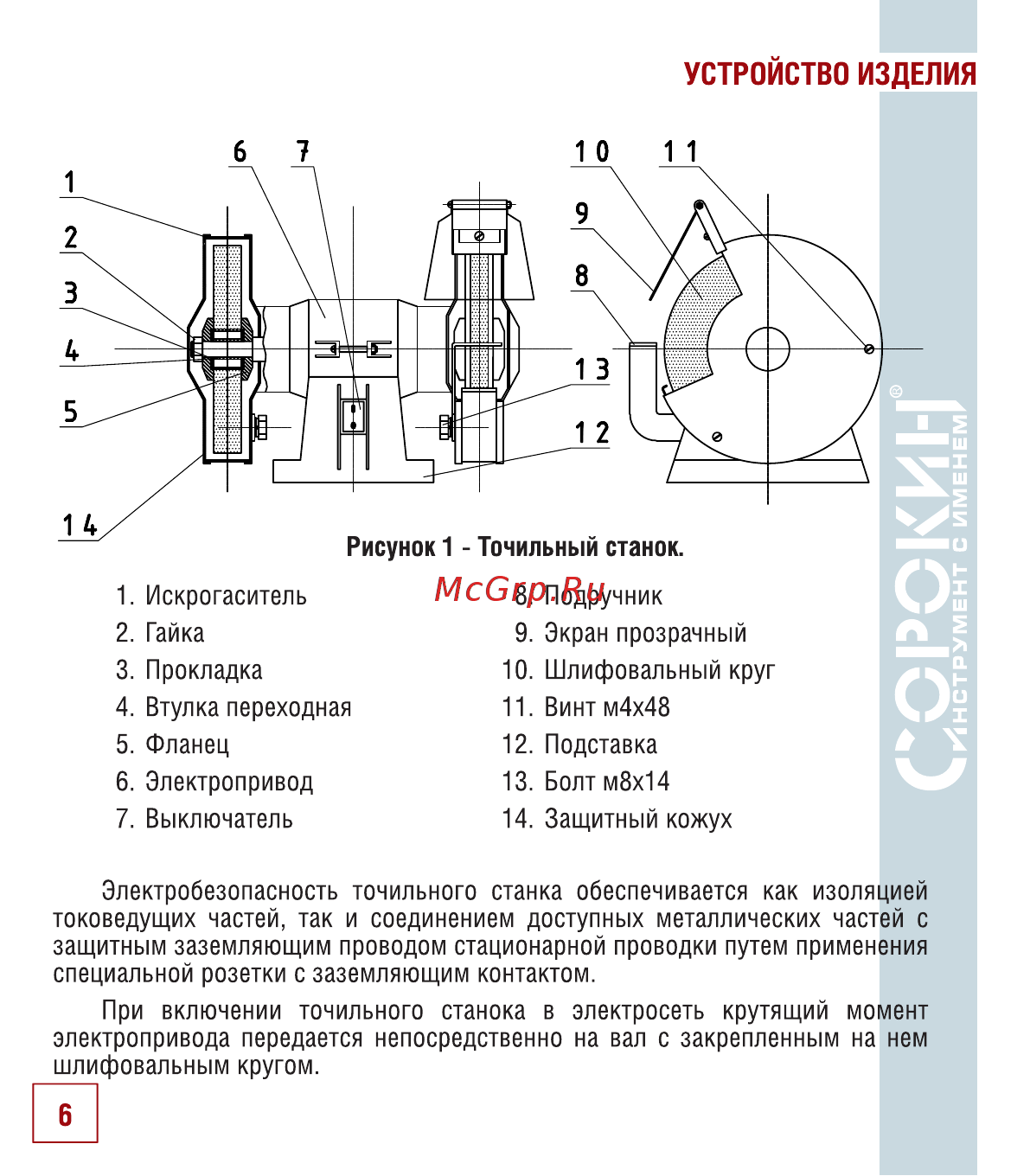

УСТРОЙСТВО ИЗДЕЛИЯ 67 1 Искрогаситель 2 Гайка 1011 8 Подручник 9 Экран прозрачный 3 Прокладка 10 Шлифовальный круг 4 Втулка переходная 11 Винт м4х48 5 Фланец 12 Подставка 6 Электропривод 13 Болт м8х14 7 Выключатель 14 Защитный кожух Электробезопасность точильного станка обеспечивается как изоляцией токоведущих частей так и соединением доступных металлических частей с защитным заземляющим проводом стационарной проводки путем применения специальной розетки с заземляющим контактом При включении точильного станока в электросеть крутящий момент электропривода передается непосредственно на вал с закрепленным на нем шлифовальным кругом 6
