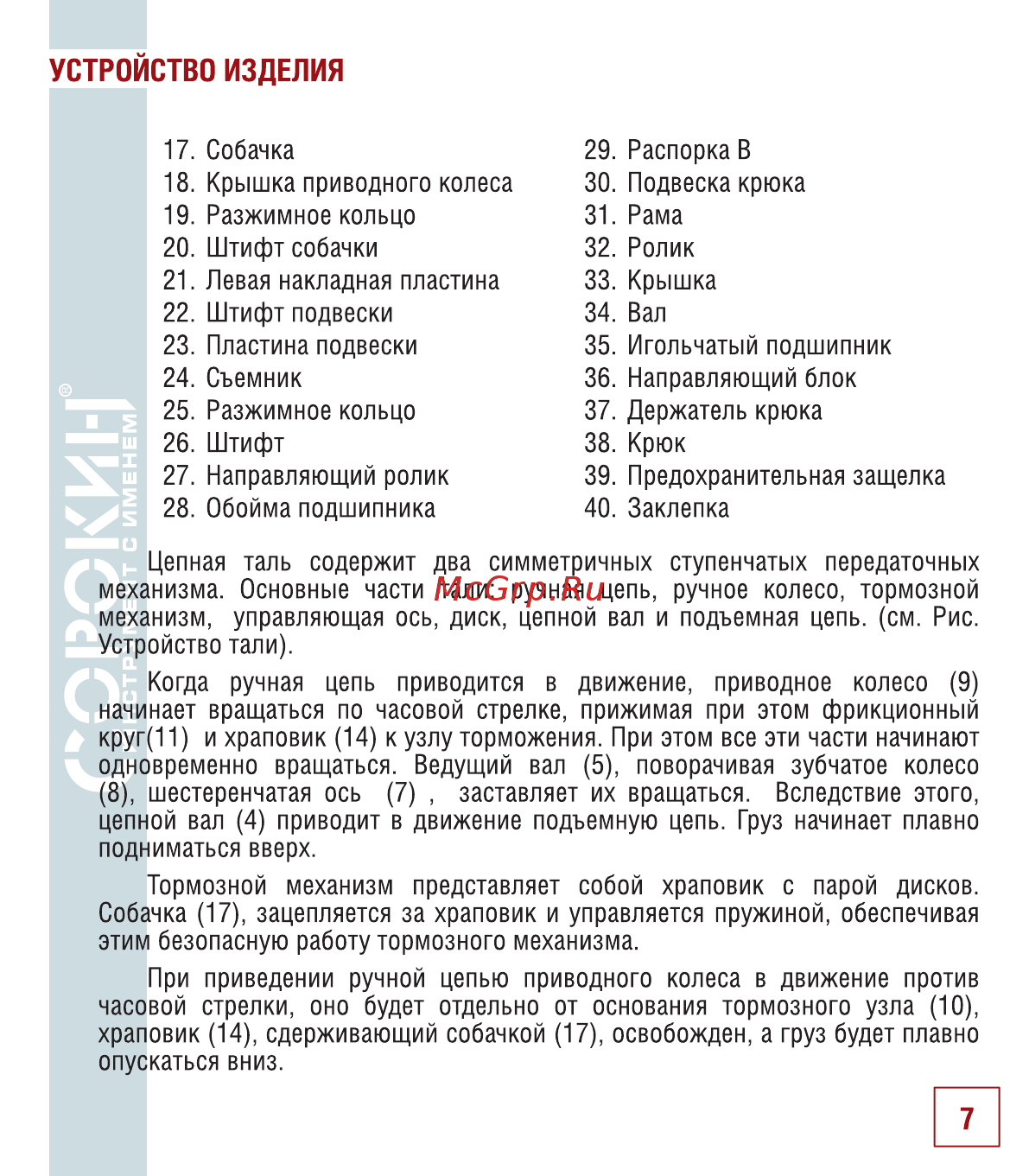

УСТРОЙСТВО ИЗДЕЛИЯ 17 Собачка 18 Крышка приводного колеса 19 Разжимное кольцо 20 Штифт собачки 21 Левая накладная пластина 22 Штифт подвески 23 Пластина подвески 24 Съемник 25 Разжимное кольцо 26 Штифт 27 Направляющий ролик 28 Обойма подшипника 29 Распорка В 30 Подвеска крюка 31 Рама 32 Ролик 33 Крышка 34 Вал 35 Игольчатый подшипник 36 Направляющий блок 37 Держатель крюка 38 Крюк 39 Предохранительная защелка 40 Заклепка Цепная таль содержит два симметричных ступенчатых передаточных механизма Основные части тали ручная цепь ручное колесо тормозной механизм управляющая ось диск цепной вал и подъемная цепь см Рис Устройство тали Когда ручная цепь приводится в движение приводное колесо 9 начинает вращаться по часовой стрелке прижимая при этом фрикционный круг 11 и храповик 14 к узлу торможения При этом все эти части начинают одновременно вращаться Ведущий вал 5 поворачивая зубчатое колесо 8 шестеренчатая ось 7 заставляет их вращаться Вследствие этого цепной вал 4 приводит в движение подъемную цепь Груз начинает плавно подниматься вверх Тормозной механизм представляет собой храповик с парой дисков Собачка 17 зацепляется за храповик и управляется пружиной обеспечивая этим безопасную работу тормозного механизма При приведении ручной цепью приводного колеса в движение против часовой стрелки оно будет отдельно от основания тормозного узла 10 храповик 14 сдерживающий собачкой 17 освобожден а груз будет плавно опускаться вниз 7
