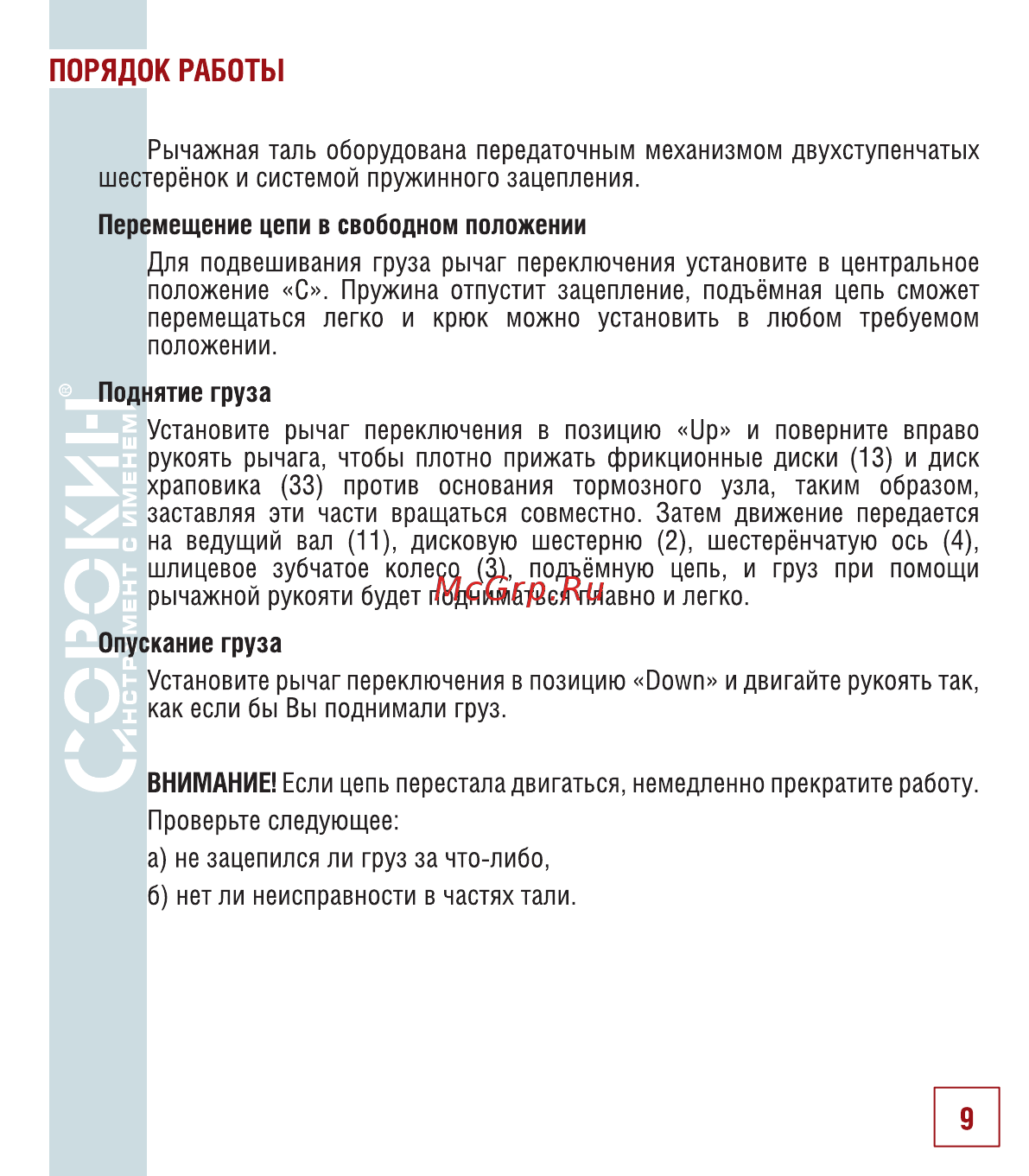

ПОРЯДОК РАБОТЫ Рычажная таль оборудована передаточным механизмом двухступенчатых шестерёнок и системой пружинного зацепления Перемещение цепи в свободном положении Для подвешивания груза рычаг переключения установите в центральное положение С Пружина отпустит зацепление подъёмная цепь сможет перемещаться легко и крюк можно установить в любом требуемом положении Поднятие груза Установите рычаг переключения в позицию Up и поверните вправо рукоять рычага чтобы плотно прижать фрикционные диски 13 и диск храповика 33 против основания тормозного узла таким образом заставляя эти части вращаться совместно Затем движение передается на ведущий вал 11 дисковую шестерню 2 шестерёнчатую ось 4 шлицевое зубчатое колесо 3 подъёмную цепь и груз при помощи рычажной рукояти будет подниматься плавно и легко Опускание груза Установите рычаг переключения в позицию Down и двигайте рукоять так как если бы Вы поднимали груз ВНИМАНИЕ Если цепь перестала двигаться немедленно прекратите работу Проверьте следующее а не зацепился ли груз за что либо б нет ли неисправности в частях тали 9
