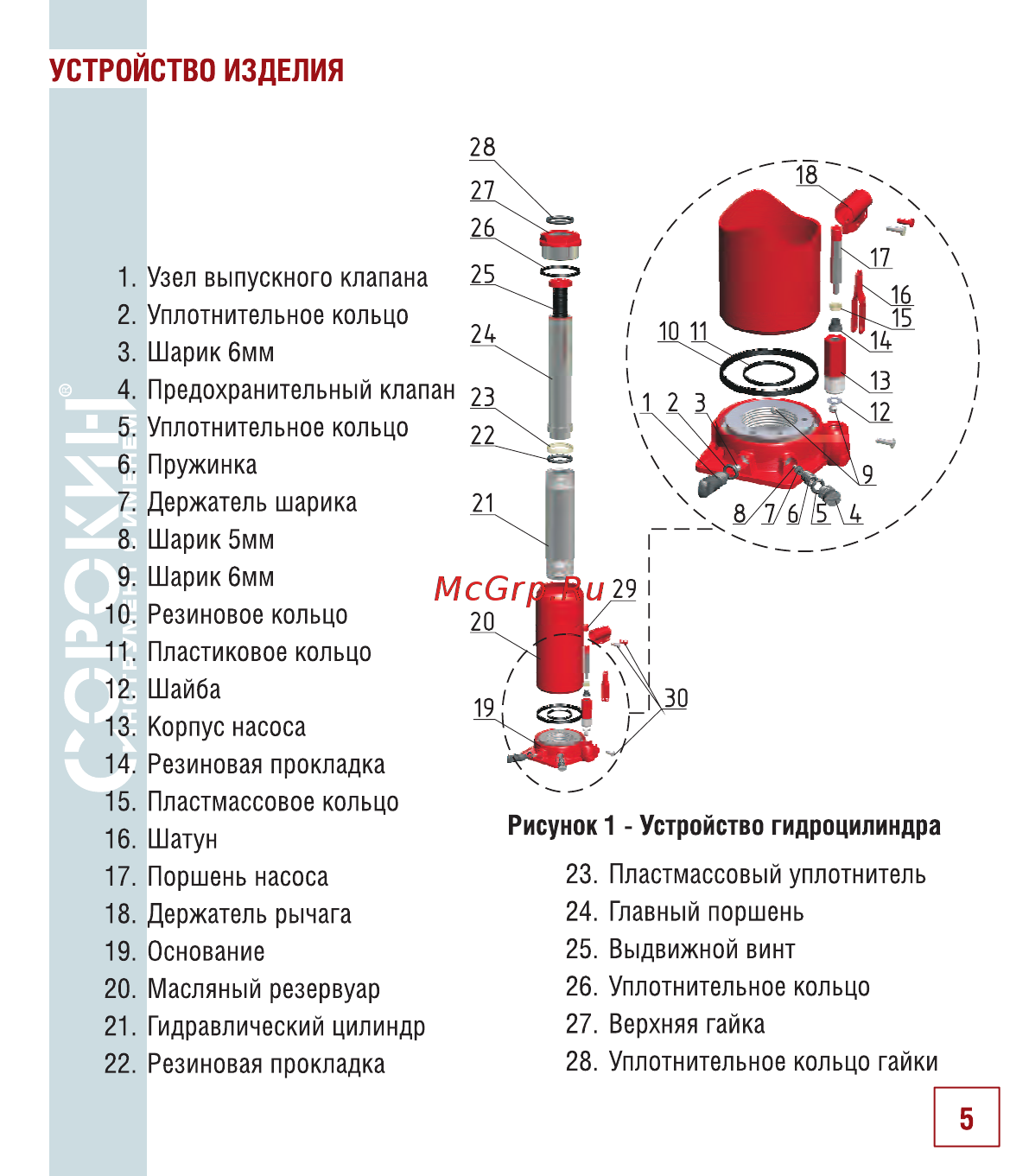

УСТРОЙСТВО ИЗДЕЛИЯ 1 Узел выпускного клапана 2 Уплотнительное кольцо 3 Шарик 6мм 4 Предохранительный клапан 5 Уплотнительное кольцо 6 Пружинка 7 Держатель шарика 8 Шарик 5мм 9 Шарик 6мм 10 Резиновое кольцо 11 Пластиковое кольцо 12 Шайба 13 Корпус насоса 14 Резиновая прокладка 15 Пластмассовое кольцо 16 Шатун Рисунок 1 Устройство гидроцилиндра 17 Поршень насоса 23 Пластмассовый уплотнитель 18 Держатель рычага 24 Главный поршень 19 Основание 25 Выдвижной винт 20 Масляный резервуар 26 Уплотнительное кольцо 21 Гидравлический цилиндр 27 Верхняя гайка 22 Резиновая прокладка 28 Уплотнительное кольцо гайки 5
