Структура условного наименования резака:

Р Х - 2 Х - Р Х

тип резака (по используе-

мому горючему газу):

• 2А – ацетиленовый;

• 3П – пропановый.

комплектация:

1, 2 или 3 (см. табл. 2)

код длины резака:

• отсутствует– длина резака

486 мм;

• У - длина резака 768 мм.

Климатическое исполнение резаков – УХЛ1 и Т1 по ГОСТ15150-69, но для

работы в диапазоне температур:

- для Р2А – от минус 40°до плюс 40°;

- для Р3П – от минус 20° до плюс 40°.

6. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

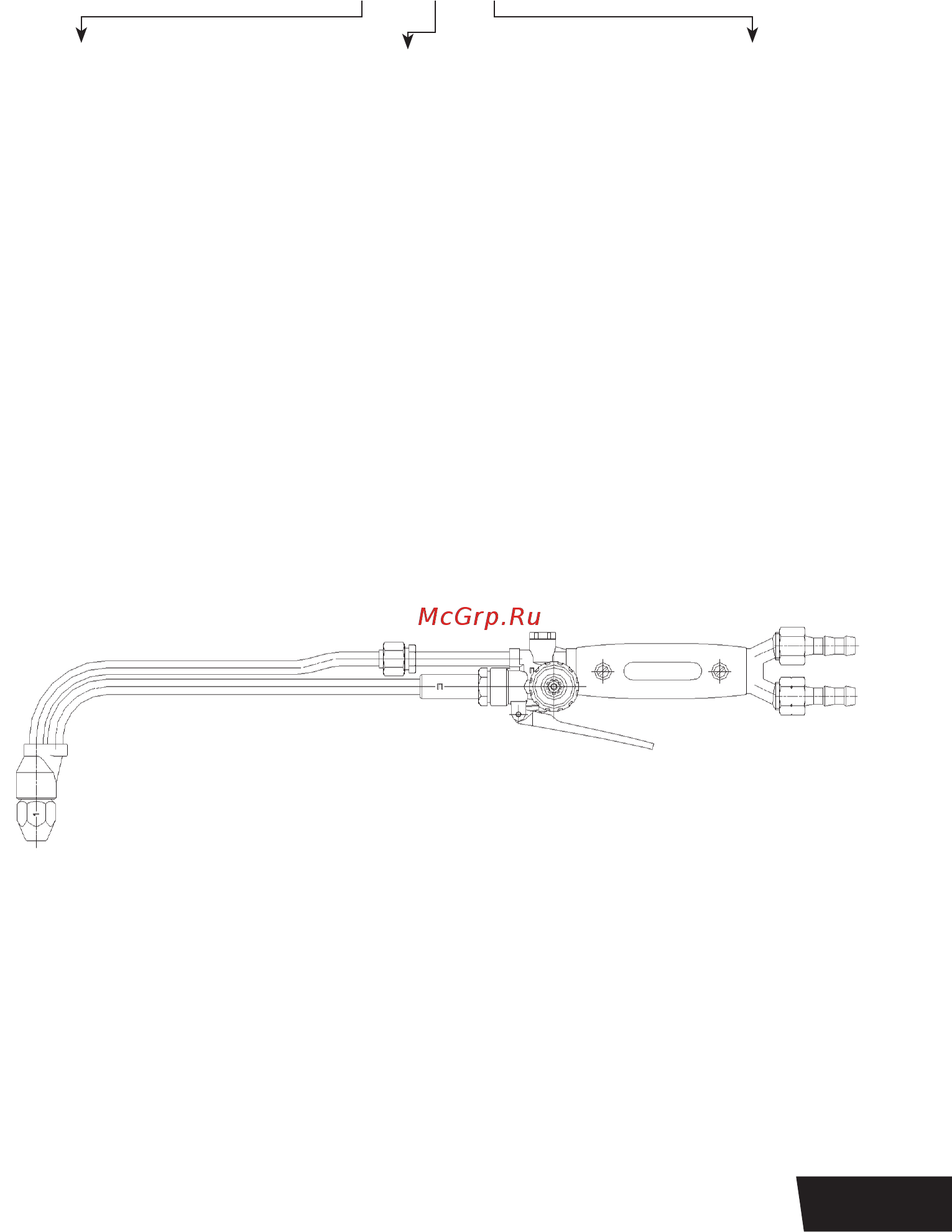

Рис.1- Общий вид резака

Резак состоит из ствола и наконечника, соединенных между собой.

Ствол состоит из корпуса с регулировочными вентилями горючего газа,

подогревающего кислорода, клапана подачи режущего кислорода с рычагом,

трубок с штуцерами и рукоятки. Инжектор выполнен в виде отверстия в

корпусе ствола. Ниппели для горючего газа и кислорода присоединяются к

штуцерам с помощью гаек. Штуцер горючего газа имеет левую резьбу.
