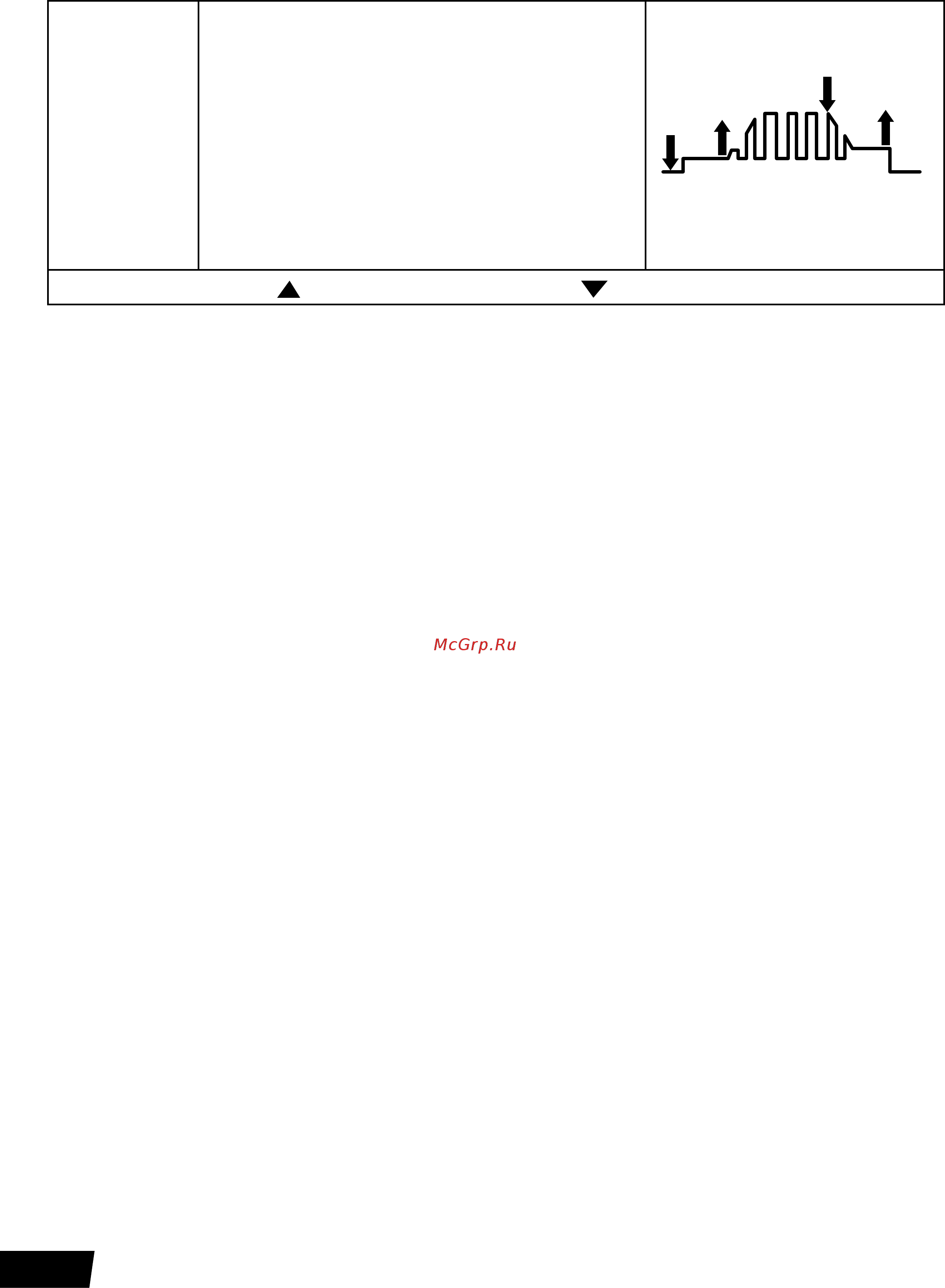

4T TIG

импульсная

1. Нажмите кнопку горелки - дуга зажжется

и ток достигнет начального значения.

2. Отпустите кнопку горелки - ток начнёт

постепенно повышаться до пикового

значения, во время возрастания дуги

образуется пульсация.

3. Нажмите снова - ток начнёт импульсно

спадать до начального значения.

4. Отпустите кнопку – дуга погаснет.

Примечание: Нажатие кнопки горелки Отпуск кнопки горелки

8. ПОДКЛЮЧЕНИЕ И ОПИСАНИЕ РАБОТЫ

8.1 ПОДКЛЮЧЕНИЕ К СЕТИ ПИТАНИЯ

ВНИМАНИЕ: Действия по подсоединению электричества должны производиться после

установки выключателя сети на блоке выключателя в положение «выкл.»

Параметры электросети для сварочного аппарата TIG 200 P АС/DС(E 101) 220 Вольт, 1 фаза,

для TIG 250 P AC/DC (E102) и TIG 315 P DSP АС/DС(E 103)-380 Вольт, 3 фазы. Распределительная

сеть должна соответствовать требованиям, предъявляемым к питанию аппарата (площадь

поперечного сечения кабеля должна быть более 4 мм

. Подсоедините сетевой кабель к

соответствующему выходу на аппарате и блоку выключателя

Убедитесь в том, что питание аппарата отключено перед осуществлением подсоединения.

Откройте блок выключателя на задней панели аппарата с помощью отвертки; подсоедините

три одноцветных (токопроводящих) провода четырехжильного кабеля к соответствующим

трем разъемам; вытащите желто-зеленый провод и подсоедините его к заземляющему болту.

Проверьте надежность всех соединений. Зафиксируйте кабель с помощью специальной скобы.

Убедитесь в том, что выключатель сети аппарата находится в положении «выкл.» перед

подсоединением сетевого кабеля к блоку выключателя.

Подсоединение должно осуществляться электриком имеющим действующие документы о

подтверждении знаний.

Не подсоединяйте два сварочных аппарата к одному блоку выключателя.

Не обязательно заземлять 4-й провод сетевого кабеля, если заземлен корпус аппарата.

8.2 ПОДГОТОВКА К РАБОТЕ

8.2 1.Рабочая среда

Сварка должна быть выполнена в сухой рабочей среде с влажностью, не больше 90%.

Температура рабочей среды должна быть от 0°С до плюс 40°С.

Избегайте сварки под открытым небом, если процесс не защищён от солнечного света, дождя
