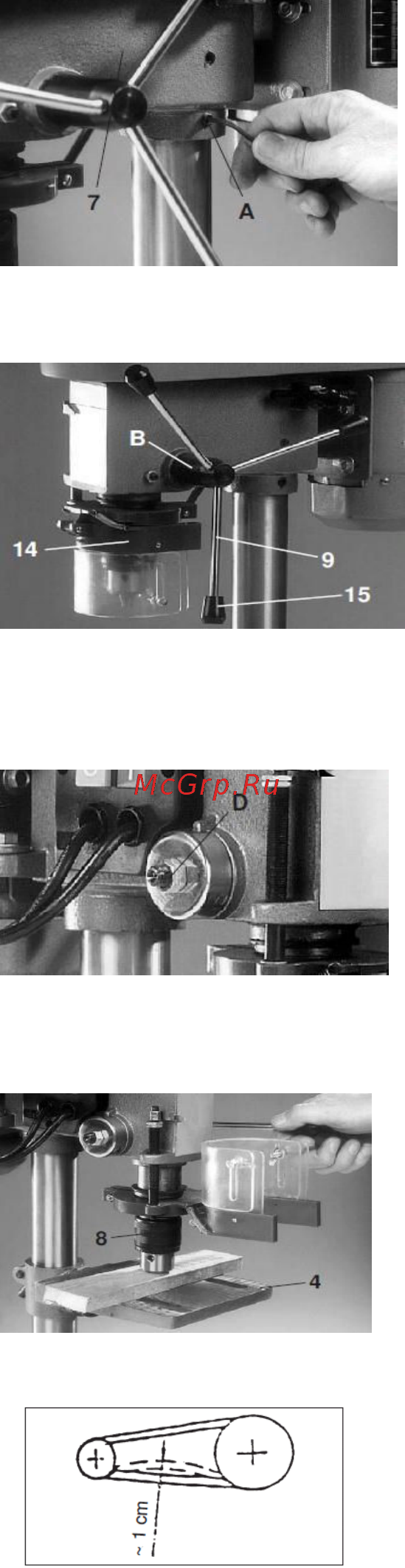

Рис.5

7.4. Вверните в цапфу В три рычага 9 с ручками 15 и убедитесь что шпиндель 14 подается этими

рычагами на всю глубину и легко возвращается в исходное положение,см. Рис. 6

Рис.6

7.5. Регулировка зазора между шпинделем и направляющей осуществляется путём затяжки винта D,

см.Рис.7, с дальнейшим его законтриванием. При выборке зазора надо учитывать, что чрезмерная

затяжка винта будет препятствовать самопроизвольному возврату шпинделя из нижнего положения в

верхнее, поэтому при затяжке винта D надо периодически проверять действие возвратной пружины,

см. Рис.7

Рис.7

7.5. Установите сверлильный патрон 8 на конус шпинделя предварительно протерев конус

шпинделя и внутреннюю посадочную поверхность патрона .

Закрепите патрон 8 на шпинделе легким ударом через деревянный брусок, губки патрона при этом

должны быть ввернуты,см.Рис.8

Рис.8

7.8. Отрегулируйте натяжение клинового ремня так, чтобы при нажатии на ведущую ветвь ремня с

силой примерно 3-4 кгс прогиб ремня составлял около 1см, см.Рис.9
