Рис.9

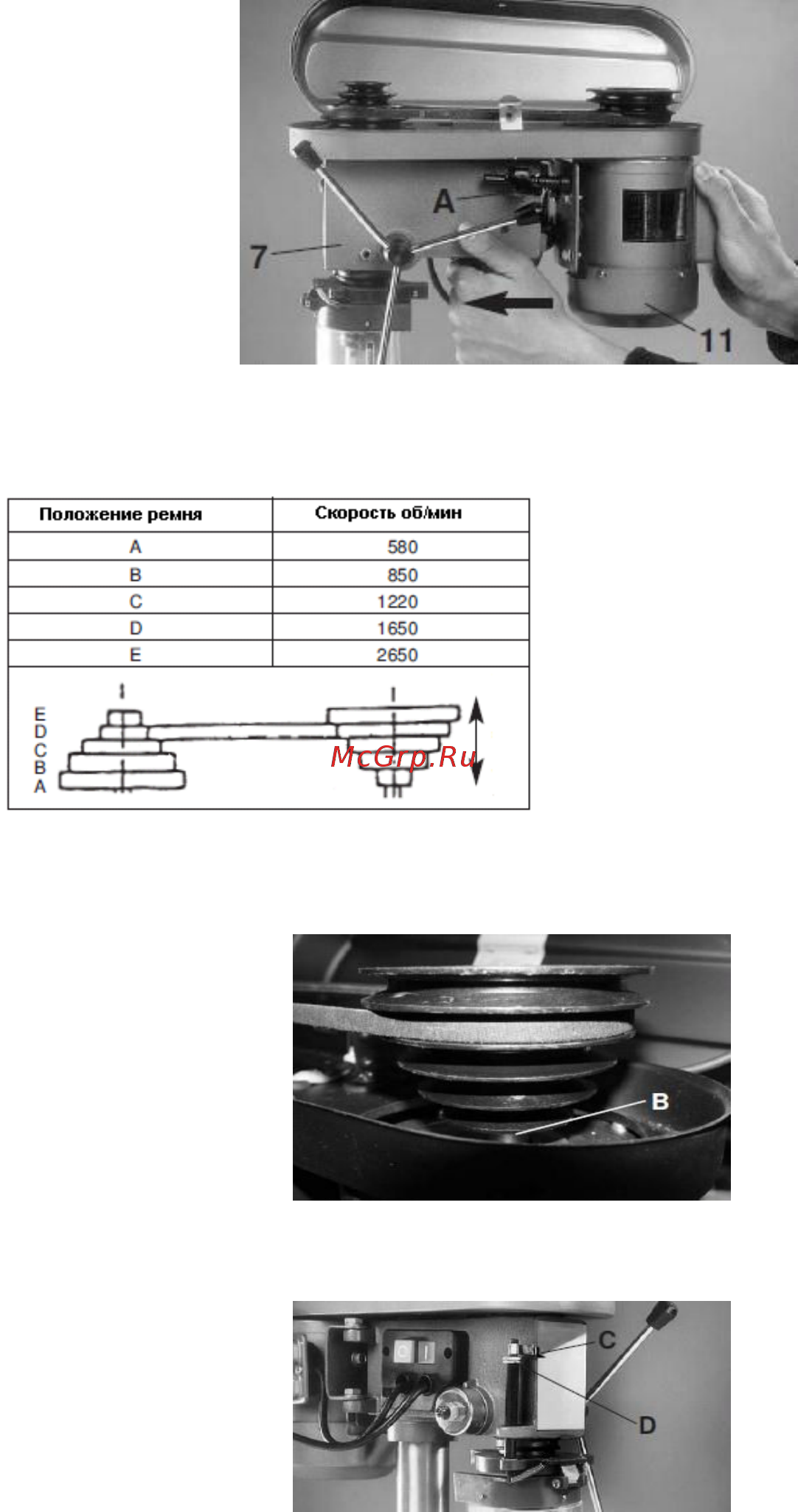

Регулировка натяжения ремня осуществляется вращением болта А,см.Рис.10

Рис.10

При натяжении ремня обращать внимание, что ремень должен стоять на соответствующих канавках

шкивов. При этом надо учитывать что каждое положение соответствует определённой скорости, см.

Табл.3

 3

Одинаковое положение шкивов в горизонтальной плоскости обеспечивается вращением винта В,см.

Рис.11

7.9. Для ограничения глубины сверления глухих отверстий станок имеет:

- приспособление в виде винта D,см.Рис.12;

- шкалу С для установки и контроля длины отверстия, см.Рис.12
