ГРАФИК

Выбор сечения удлинительных и силовых кабелей

Процедуру необходимо производить с учетом:

1. Омического и индукционного сопротивления цепи при допустимом падении напряжения 5% и

cos ϕ = 0,8 на ВЧХ.

2. Допустимого нагрева проводки в соответствии со стандартом VDE (таблица минимального

сечения проводов).

) ВНИМАНИЕ! Из двух сечений проводов, определяемых по вышеуказанным

критериям, необходимо выбирать наибольшее.

Пример:

Номинальное напряжение - ~400 В, 3 ф., 50 Гц

Номинальный ток 15 А Длина линии 100 м

15 А х 100 м = 1500 А х м

Сечение провода по графику: 2,5 мм

Сечение провода по таблице: 1 мм

для 15 А

Выбранное сечение провода: 2,5 мм

ВЧХ

Минимальное сечение по

стандарту VDE

Кабель

Макси-

мальная

нагрузка

Максималь-

ный ток

предохра-

нителя

мм

А А

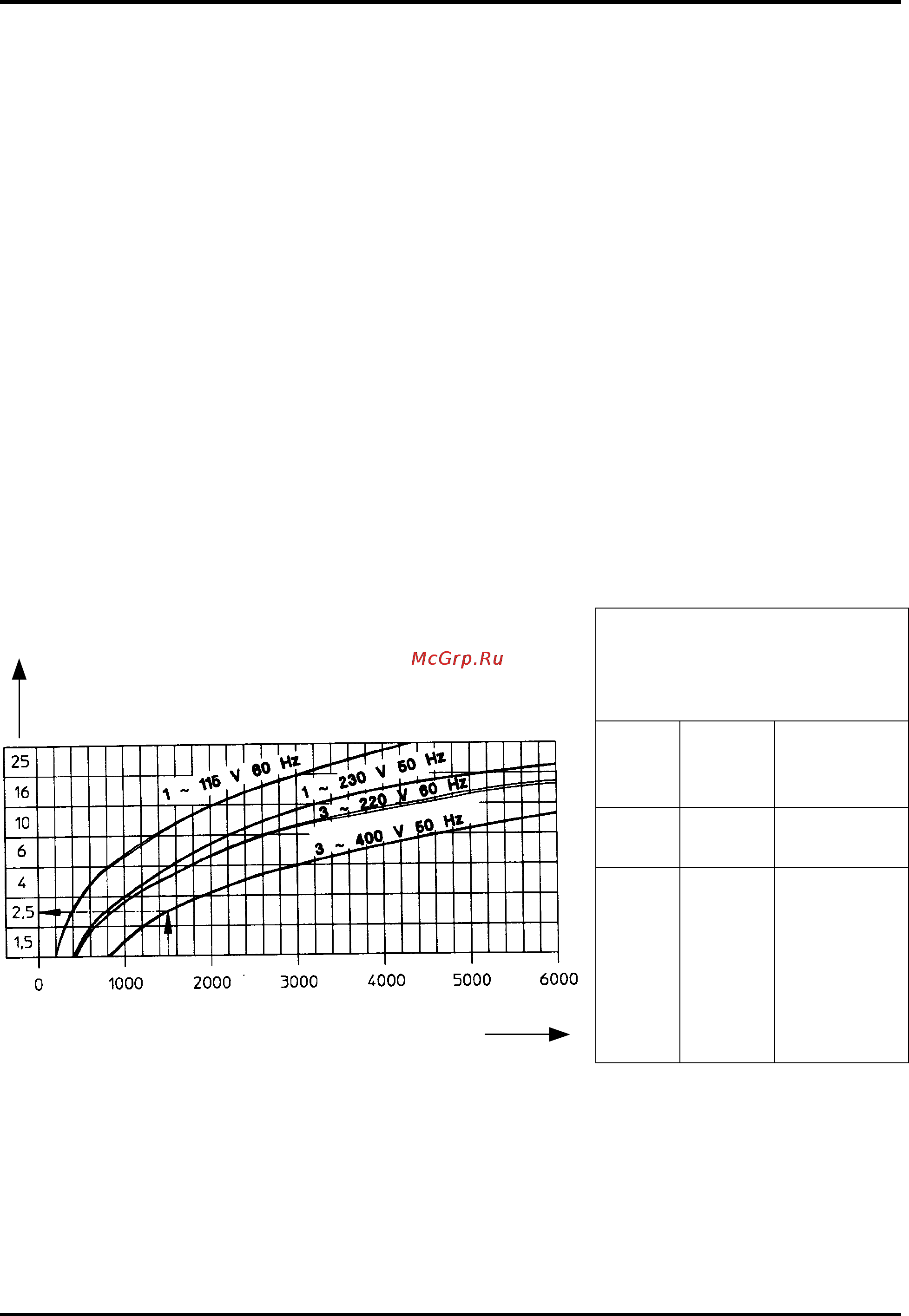

Сечение провода в мм

Номинальный ток х длина кабеля А х м

1,5

2,5

108

10/3~ 16/1~
