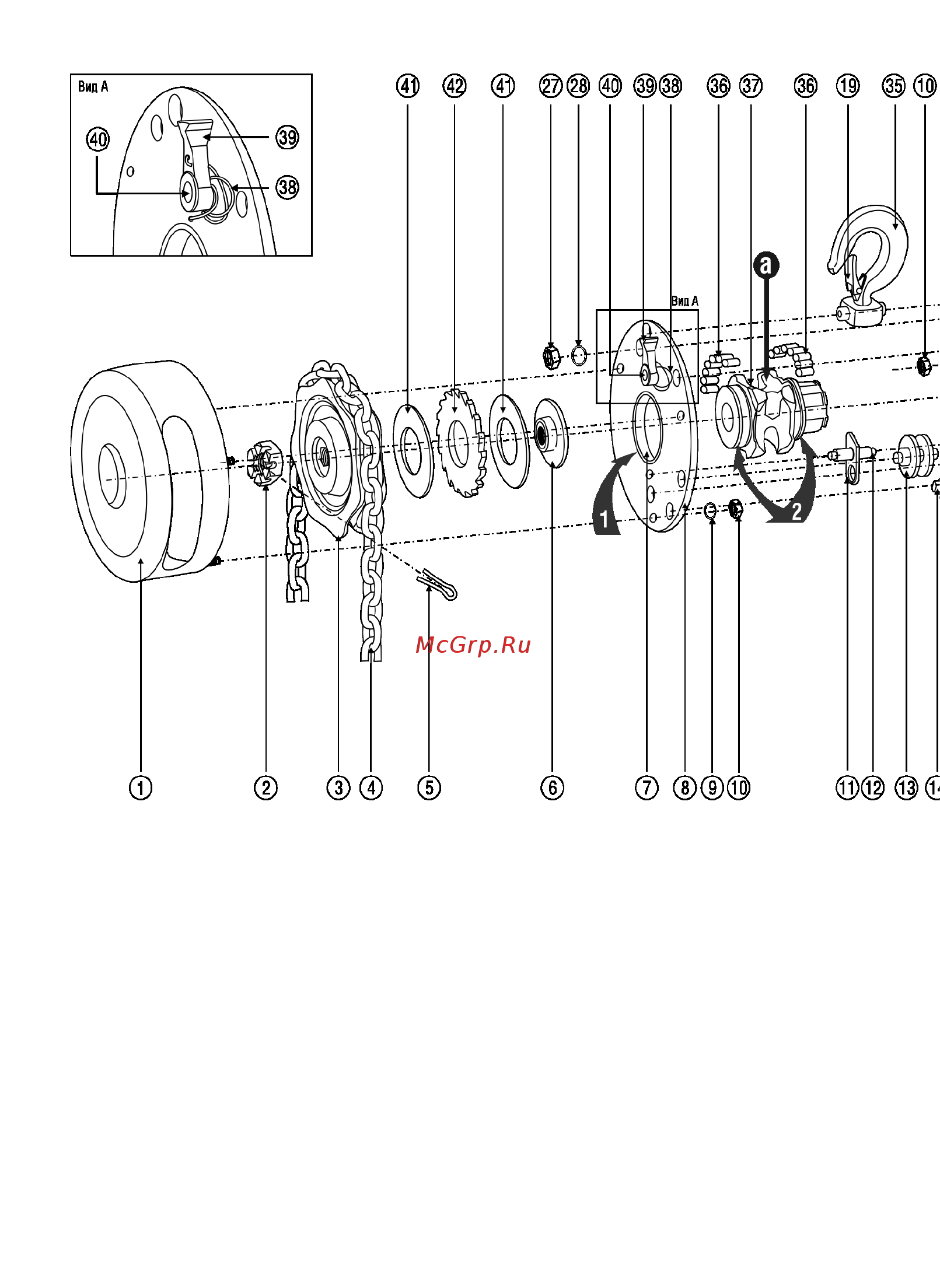

ПРИНЦИПИАЛЬНАЯ СХЕМА ТАЛИ ЦЕПНОЙ И УКАЗАНИЕ МЕСТ СМАЗКИ рис 1 Обозначения на рис 1 1 Крышка тягового колеса 2 Гайка шестигранная корончатая М12 3 Тяговое цепное колесо 4 Цепь тяговая 5 Шплинт 6 Основание храпового колеса 7 Обойма подшипника 8 Диск накладной со стороны тягового колеса 9 Шайба пружинная 0 5 10 Гайка шестигранная М5 11 Кронштейн 12 Штифт 13 Ролик направляющий 14 Штифт для крепления грузовой цепи 15 Цепь грузовая 16 Шплинт 17 Шпилька распорная 18 Втулка для подвески грузового крюка 19 Защелка крюка предохранительная 22 Подшипник шариковый бессепараторный 23 Кольцо пружинное фиксирующее 24 Обойма подшипника 25 Зубчатое колесо с шестеренной осью 26 Крышка грузового колеса 27 Гайка шестигранная М10 20 Крюк для поднятия груза 28 Шайба пружинная 0 10 29 Крышка внутренняя опорная 21 Штифт для соединения грузовой цепи и крюка 30 Подшипник роликовый бессепараторный
