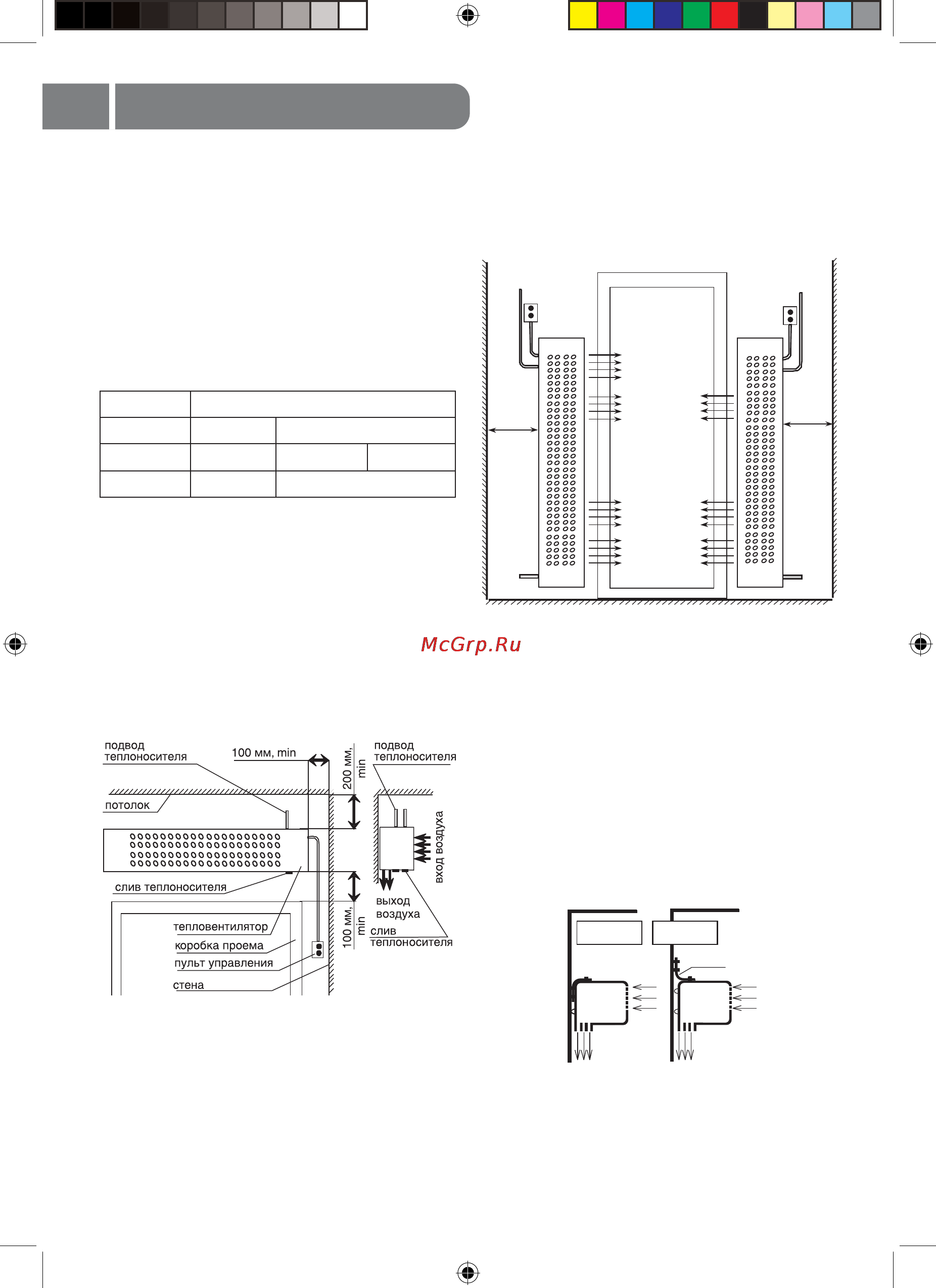

![Ballu BHC 10 WR/28 [6/20] Подготовка к работе](/views2/1024588/page6/bg6.png)
6
Подготовка к работе
Размещение
Перед отверстием воздухозабора и выхода
воздуха не должно быть препятствий.
При монтаже тепловентиляторов должен обес-
печиваться свободный доступ к местам их об-
служивания.
Для перекрытия широкого проема допуска-
ется устанавливать несколько завес одного
типа и серии вплотную, создавая непрерыв-
ную воздушную струю.
Завеса размещается стационарно, возможен
вертикальный и горизонтальный монтаж (сле-
ва/справа от проема).
Горизонтальная установка
Для установки тепловентилятора над проемом
в горизонтальном положении, рекомендуется
выдерживать расстояния, не менее указанных
на рисунке 1.
Вертикальная установка
При вериткальном монтаже завесы ее необ-
ходимо располагать таким образом, чтобы вы-
пуск воздуха по возможности наиболее близко
находился к плоскости проема, а срез выпуска-
ющего сопла – на уровне верхней кромки двер-
ной рамы. При монтаже необходимо следить,
чтобы смотровые отверстия были доступны и
составляли примерно 250 мм.
Монтаж завес
Особенности монтажа завес с водяным
теплообменником
Завеса с водяным теплообменником кре-
пится на уголках двумя болтами, между го-
ловками которых и уголками необходимо
установить специальную шайбу. Одиночный
лепесток шайбы должен быть отогнут на уго-
лок, а двойные – на шестигранник головки
болта после его затяжки.
Уголки на стене можно закрепить отогнутой
частью вниз (вариант 1) или отогнутой час-
тью вверх (вариант 2). Уголки, шурупы, болты,
шайбы входят в комплект монтажных частей.
Серия Модель
Middle BHC-8WR BHC-12WR
Comercial BHC-10WR BHC-16WR BHC-22WR
Super power BHC-15WR BHC-36WR
Монтаж выполнен
Рис. 1
горизонтально, над проемом
Выход воздуха
Выход воздуха
250 мм
250 мм
Рис. 2
Уголок
Вариант 1 Вариант 2
Ballu BHC WR all.indd 6Ballu BHC WR all.indd 6 08.07.2010 10:48:3308.07.2010 10:48:33
