12 ТАСВ.411152.005 РЭ
лодки размещена электронная пломба предназначенная для фиксации фактов снятия
и установки крышки, а так же для разрешения записи в счётчик параметров пользова-
теля. Запись в память счётчика разрешена при снятии крышки клеммной колодки.
Данная функция может быть программно изменена пользователем.

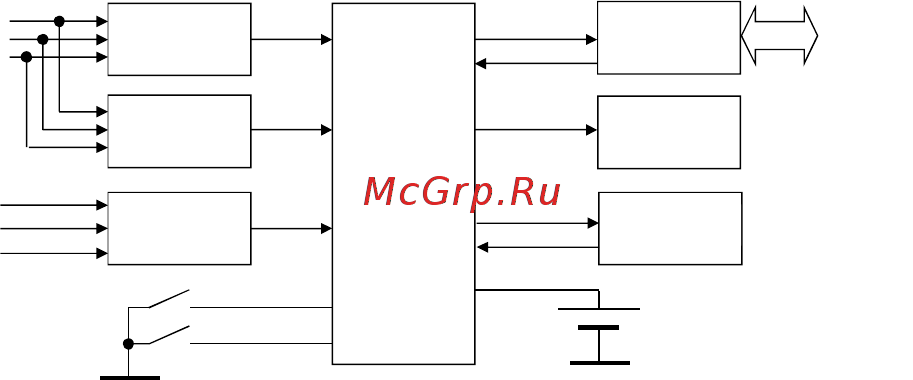

Функциональная схема счётчика приведена на рисунке 1.
Счётчик состоит из следующих функциональных узлов:
− модуля питания (МП), преобразующего входное переменное напряжение в посто-
янное, необходимое для питания всех функциональных узлов счётчика;
− микроконтроллера (МК) осуществляющего измерения входных сигналов, вычисле-
ния значений потребляемой энергии, мощности, сохранение значений потребленной
энергии в энергонезависимом перепрограммируемом запоминающем устройстве
(ЭППЗУ), вывод данных на индикатор, обмен данными с внешними устройствами, от-
счет текущего времени, и управление работой прочих узлов счётчика;
− датчиков тока (ДТ) и напряжения (ДН), преобразующих входные сигналы тока и
напряжения в сигналы напряжения низкого уровня, подаваемые на вход аналого-
цифрового преобразователя входящего в состав микроконтроллера;
U
I
Рисунок 1 Функциональная схема счётчика.
− ЭППЗУ, в котором микроконтроллер сохраняет параметры калибровки, константы
пользователя, результаты измерений и журналы событий;
− ЖКИ, предназначенного для индикации результатов измерений, текущих времени и
даты, служебной информации;
− литиевой батареи (Б) выполняющей функции резервного источника питания и поз-
воляющей вести отсчет текущего времени при пропадании основного питания;
− интерфейсных схем (ИС), служащих для преобразования логических уровней сиг-
налов TTL в логические уровни интерфейсных сигналов и обратно;
− кнопки (КН), посредством которой пользователь осуществляет управление работой
индикатора;
− электронной пломбы (ЭП), предназначенной для фиксации фактов снятия крышки
клеммной колодки и разрешения записи параметров в память данных счётчика или в
К внешним
устройствам
МП
МК
ИС
Кн
Б
ДН
ДТ
ЭППЗУ
ЖКИ
ЭП
