16 ТАСВ.411152.005 РЭ

2.2.5 Подключение счётчика производить в соответствии со схемами подключения

приведенными на крышке клеммной колодки или в приложении Б, предварительно

убедившись в отсутствии напряжения в сети.

При необходимости разрешается выламывать участки крышки клеммной колодки

с утонченной стенкой для удобства укладки проводов.

Допускается подключение нулевого провода только к зажиму 10 или только к

зажиму 11 для счетчиков НЕВА МТ31Х непосредственного подключения, только к за-

жиму 7 или только к зажиму 8 для счетчиков НЕВА МТ32Х непосредственного подклю-

чения, в соответствии с приложением Б.

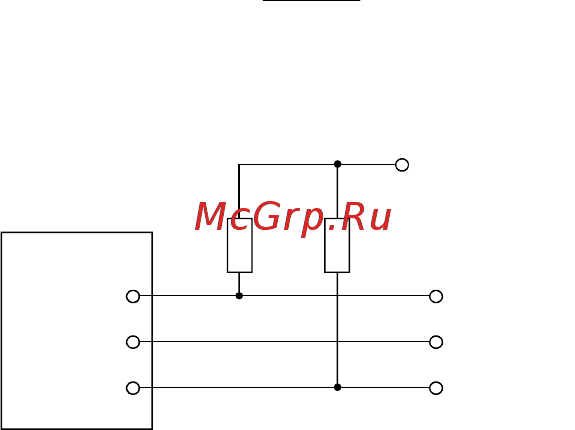

2.2.6 Подключение испытательного выхода счётчиков НЕВА МТ3XX E4S производить

в соответствии со схемой, приведенной на рисунке 2.1. Оконечный каскад испыта-

тельного выхода - транзистор с открытым коллектором, поэтому при подключении ис-

пытательных выходов на соответствующие контакты, через токоограничивающие ре-

зисторы R1, R2 подается положительное напряжение относительно контакта

«общий» - G. Величина резистора рассчитывается по формуле:

5,1

где U – напряжение питания импульсного выхода;

I – ток, протекающий через открытый транзистор импульсного выхода.

Рисунок 2.1 Подключение испытательных выходов счетчиков НЕВА МТ3

Примечание:

– относится к счетчикам НЕВА МТ 323 (кроме исполенний НЕВА МТ32Х /5(10)А)

- активная энергия кВт/ч

- реактивная энергия кВар/ч

Значение тока может быть любым в диапазоне от 1 мА до 30 мА. При этом

необходимо учитывать, что мощность резистора должна быть не менее:

IUP

⋅

где U – напряжение питания импульсного выхода;

I – ток, протекающий через открытый транзистор импульсного выхода.

Аналогично подключается выход проверки точности хода часов.

2.2.7 Подключение счётчика к интерфейсу RS485 производить в соответствии со

НЕВА МТ 3

out

(5…24)

GND

(21

)

out
