ТАСВ.411152.005 РЭ 17

схемой, приведенной на рисунке 2.2

На концах линии устанавливаются резисторы 120 Ом соответствующие волново-

му сопротивлению линии. Вывод общий подключается через резисторы R1…R6 номи-

налом 100 Ом к общему проводу и к заземлению для предотвращения протекания

больших токов по общему проводу. Мощность резисторов должна быть не менее 1 Вт.

Данные резисторы необходимы в случае большой протяжённости линии, то есть в том

случае если потенциал «земли» в местах установки счётчиков может оказаться раз-

личным. При протяжённой линии и в условиях помех для повышения помехозащищен-

ности рекомендуется линию «А» соединить через резистор номиналом 1…3 кОм с по-

ложительным контактом источника питания напряжением 5 В, линию «В» через рези-

стор такого же номинала с отрицательным контактом источника.

УСПД – устройство сбора и передачи данных.

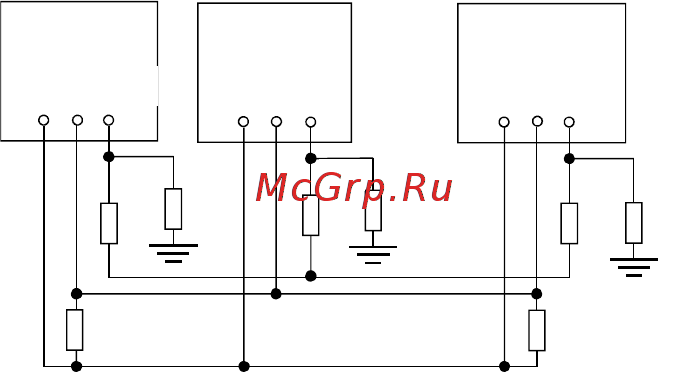

Рисунок 2.2 Схема подключения счётчиков к интерфейсной линии RS485

Примечание:

– 27, для исполнений НЕВА МТ32Х (кроме исполенний НЕВА МТ32Х /5(10)А);

– 26, для исполнений НЕВА МТ32Х (кроме исполенний НЕВА МТ32Х /5(10)А).

Подать на счётчик напряжение и убедиться, что на ЖКИ выводятся значения по-

требляемой энергии, время и дата в счётчике, соответствуют текущим значениям, а

действующий тариф соответствует тарифному расписанию.

Если на ЖКИ счётчика после включения питания информация отсутствует необ-

ходимо убедиться в наличии напряжения на контактах фазного и нулевого проводни-

ков. Если на счётчик подано напряжение, а информация на ЖКИ отсутствует необхо-

димо направить счётчик в ремонт.

При подключенной к сети нагрузке светодиод импульсного оптического выхода

должен мигать с частотой соответствующей мощности нагрузки. При отсутствии све-

товых импульсов необходимо убедиться в правильности подключения счётчика. Если

счётчик подключен правильно и подключена нагрузка, но световые импульсы отсут-

ствуют необходимо направить счётчик в ремонт.

НЕВА МТ

COM

Ом

НЕВА МТ

УСПД

GND

120 Ом

COM
